Биплан WACO YMF-5 Мотор 250см3, размах 3300мм

Процес создания композитного самолёта
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

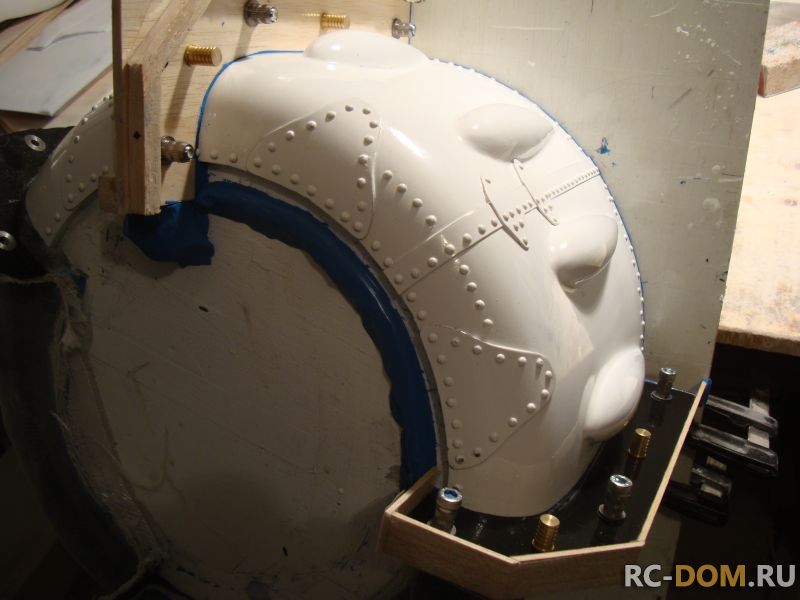

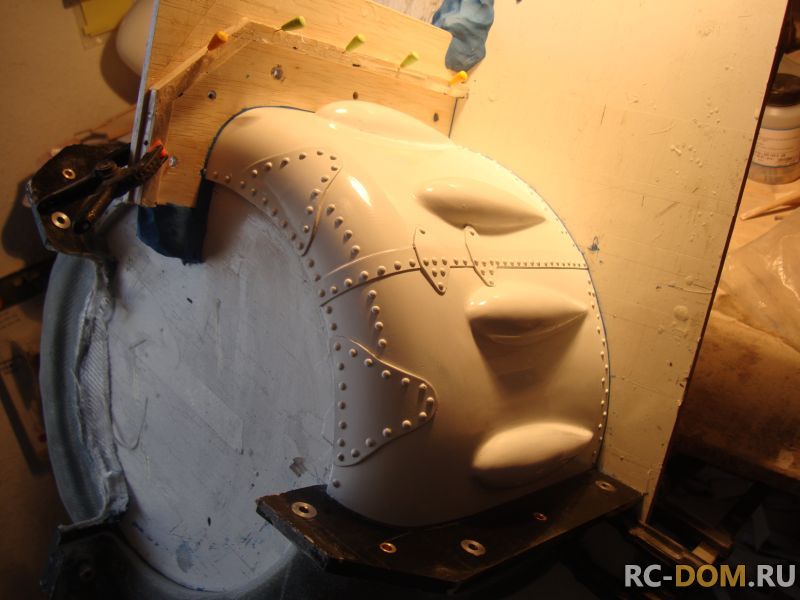

Я подготовил всё для формовки, но подсчитав по времени, сколько и как долго мне придётся ждать решил - завтра будет больше времени. Работать до 2-3 часов ночи - такая перспектива мне была не по-душе. К тому-же принятые капельки приятного виски окончательно убедили меня в правильном решении.

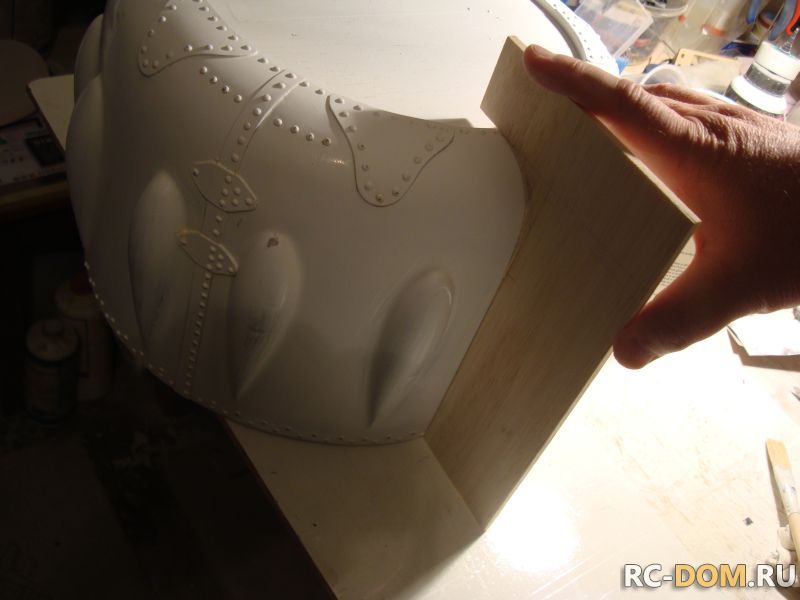

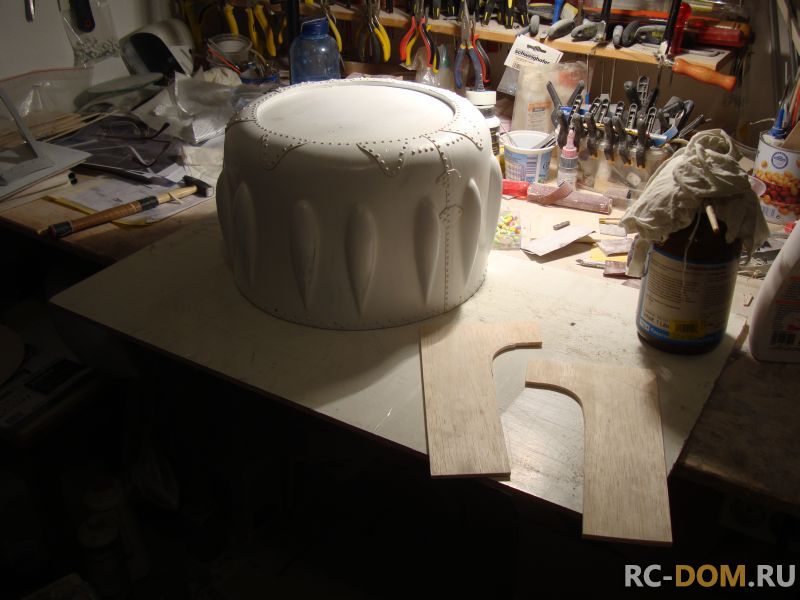

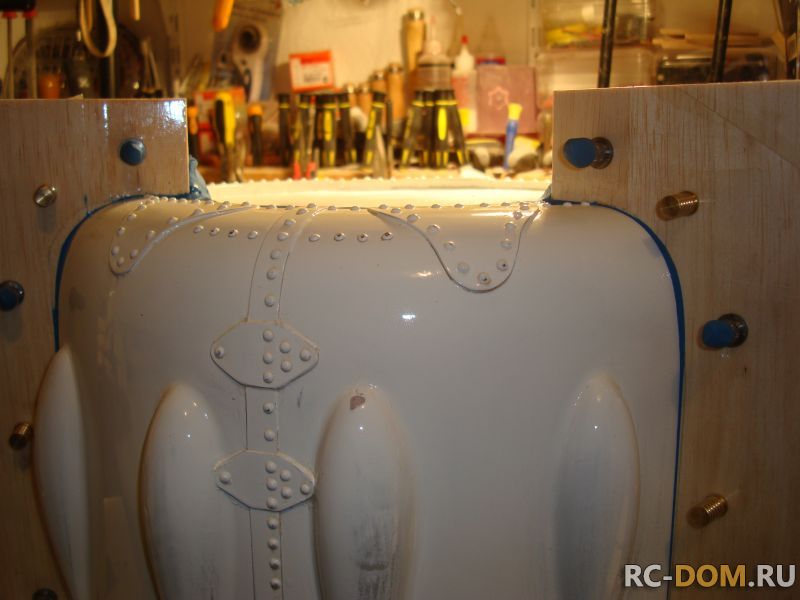

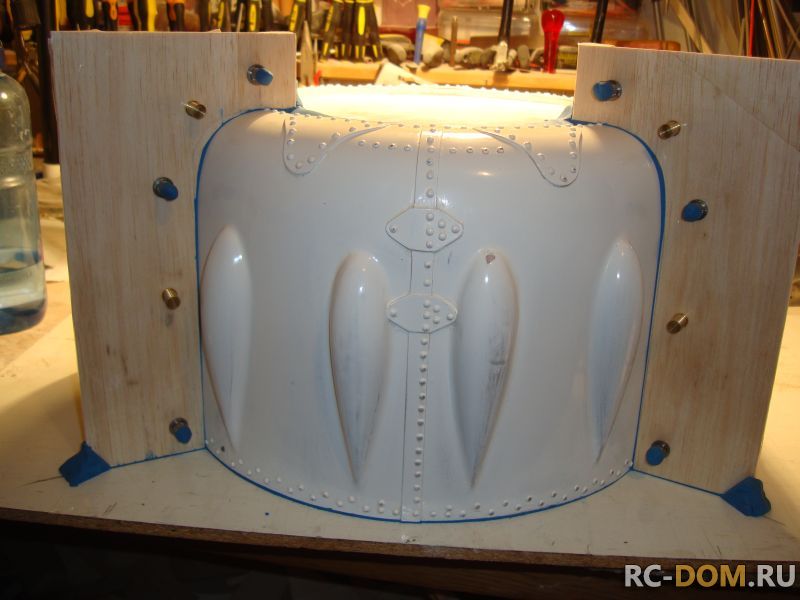

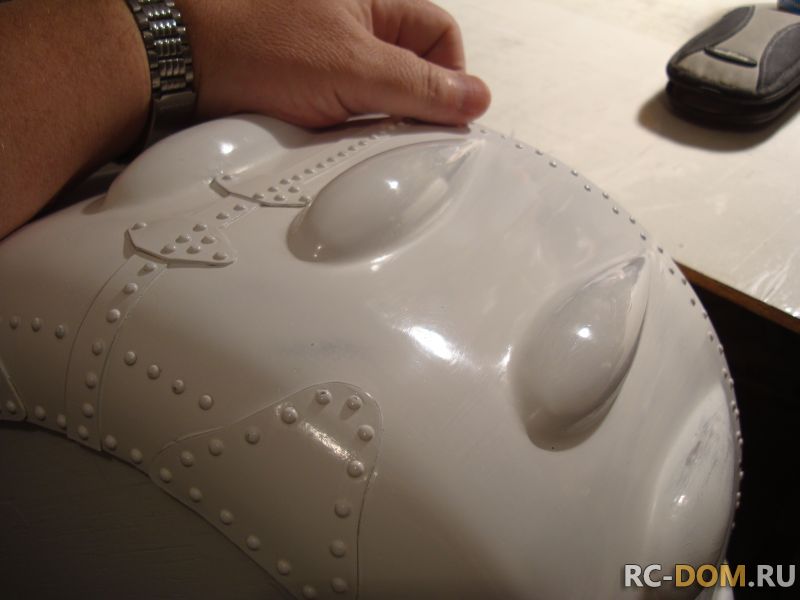

Итак, я укрепил капот на доске ДВП, предварительно проклеив её прозрачным скотчем. Трижды я покрывал капот разделительным ваксом и располировывал его. Затем из твёрдой бальзы 5мм вырезал разделительные панели, также проклеив их плёнкой. На панелях по разметке установил арматуру формы. По три с каждой стороны крепёжных винта и по паре направляющих втулок со съёмными вставками. Я сделал фото этих деталей крупным планом.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

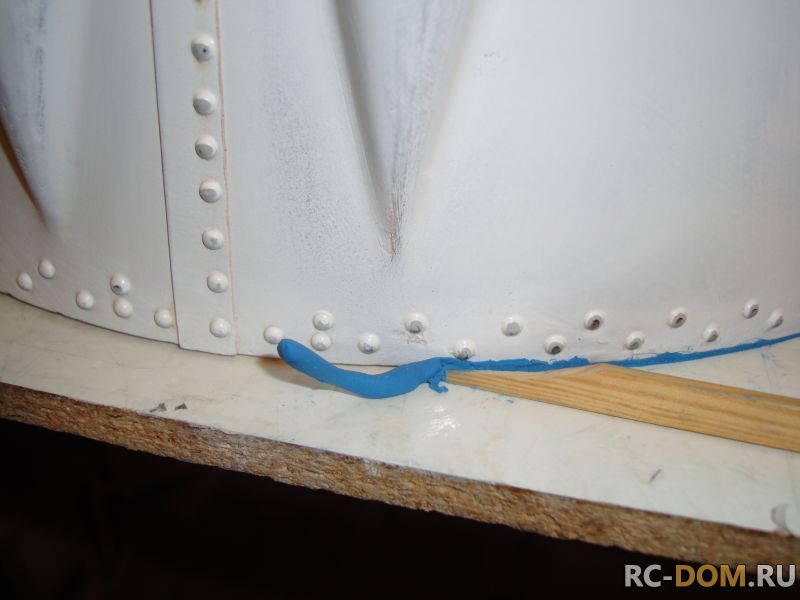

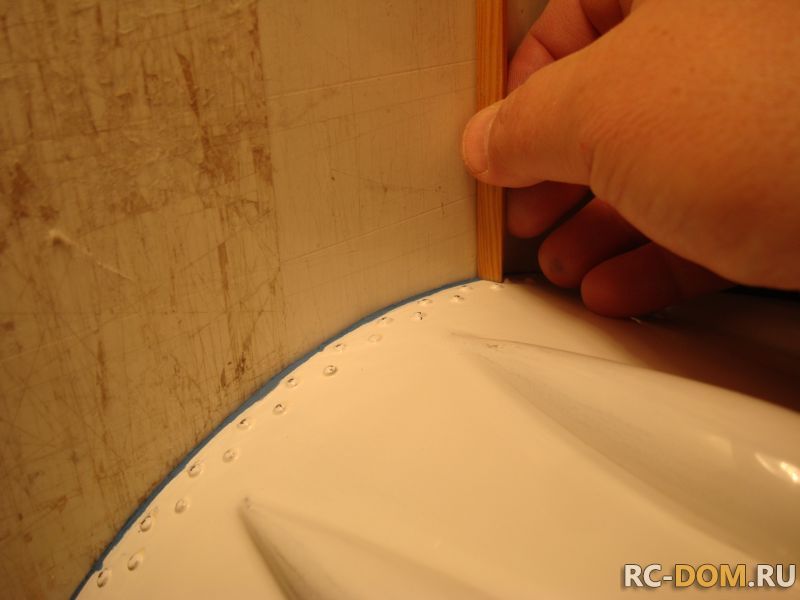

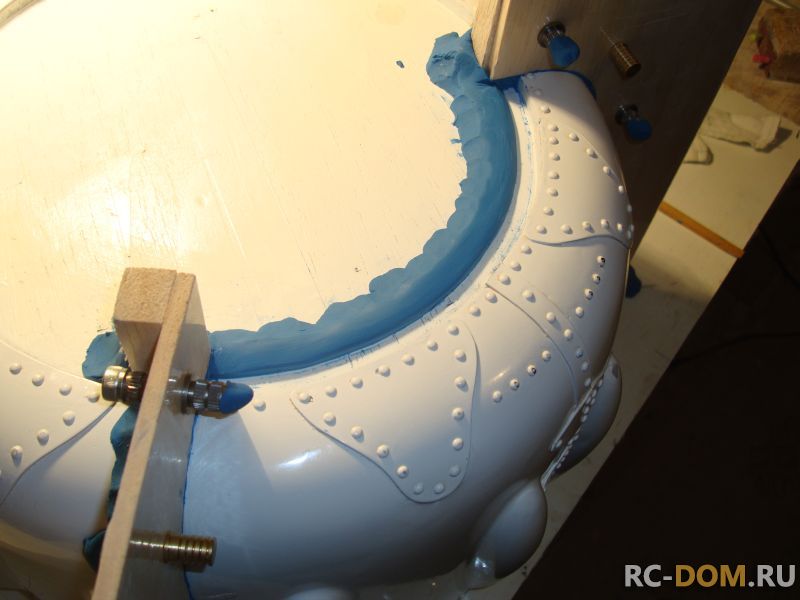

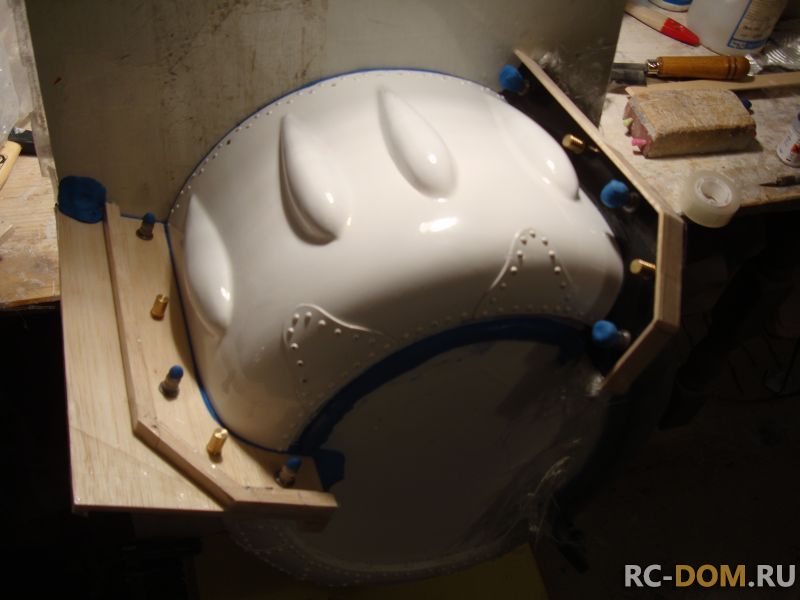

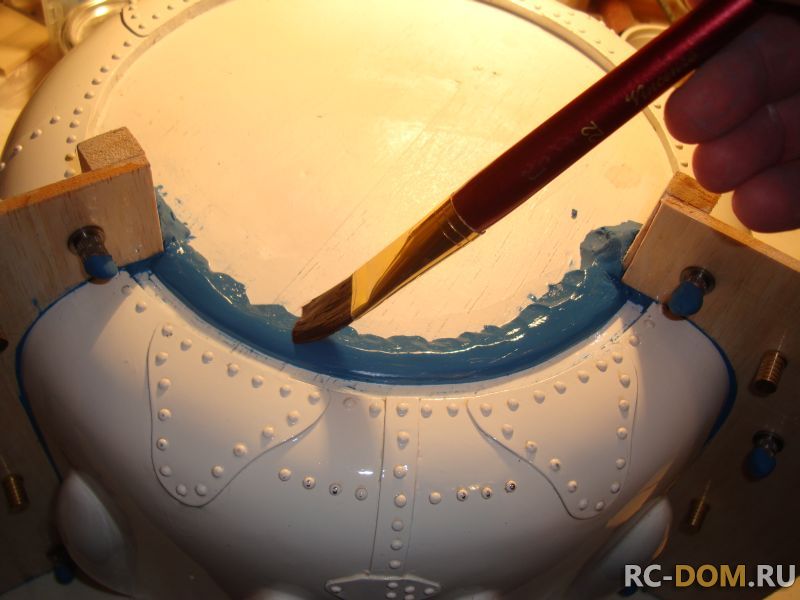

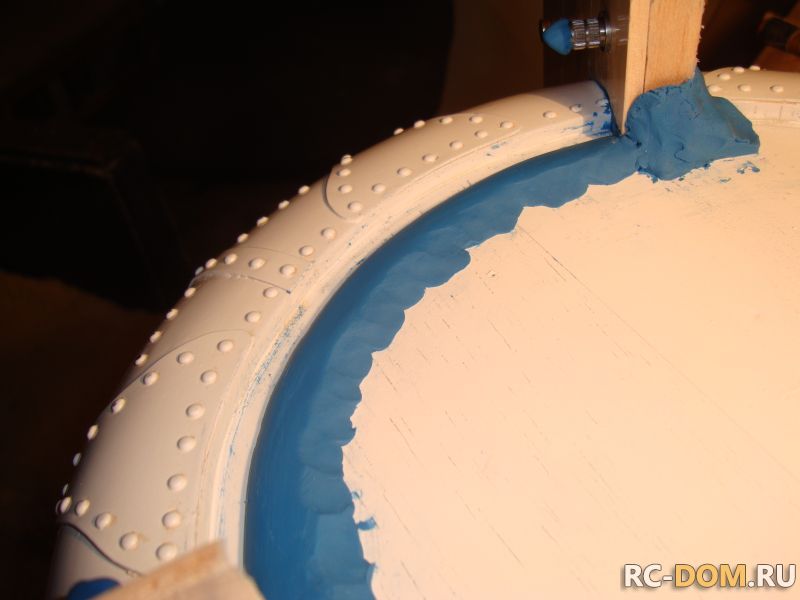

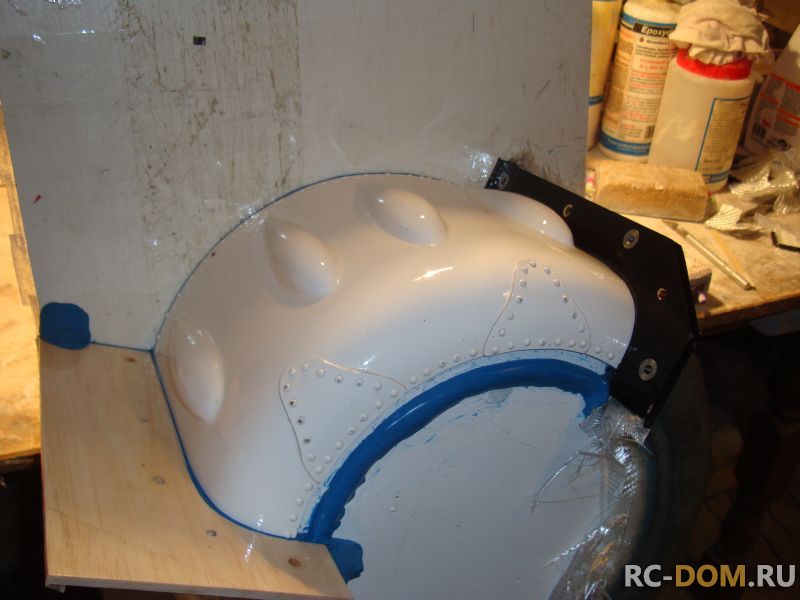

При помощи технического пластилина я уплотнил все швы по периметру будущей выклейки. Я всегда применяю пластилин этой марки с фирмы R&G. Существуют и иные варианты, но я решил сегодня поступить именно так.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

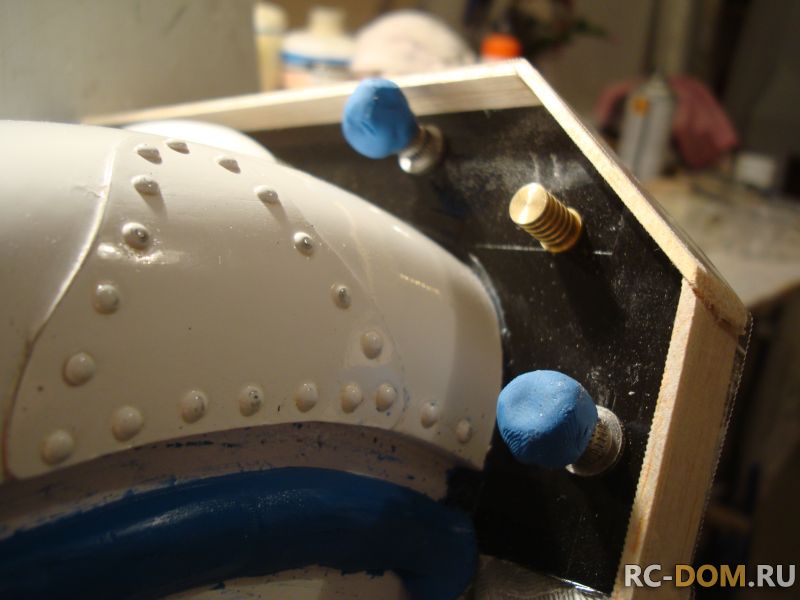

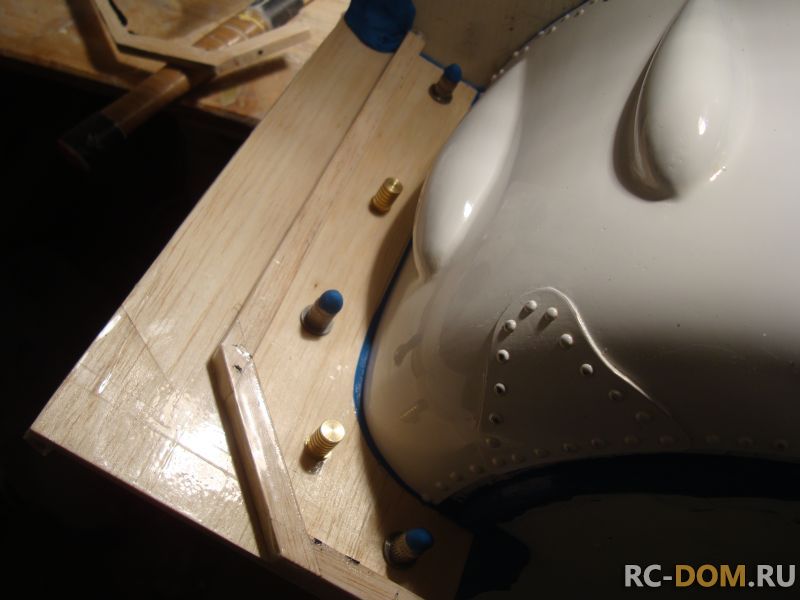

Добавлено спустя 2 минутыСверху, опять-же из пластилина я изготовил небольшой бортик, чтоб мне удобней было работать сейчас и обрабатывать торцы формы в будущем.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

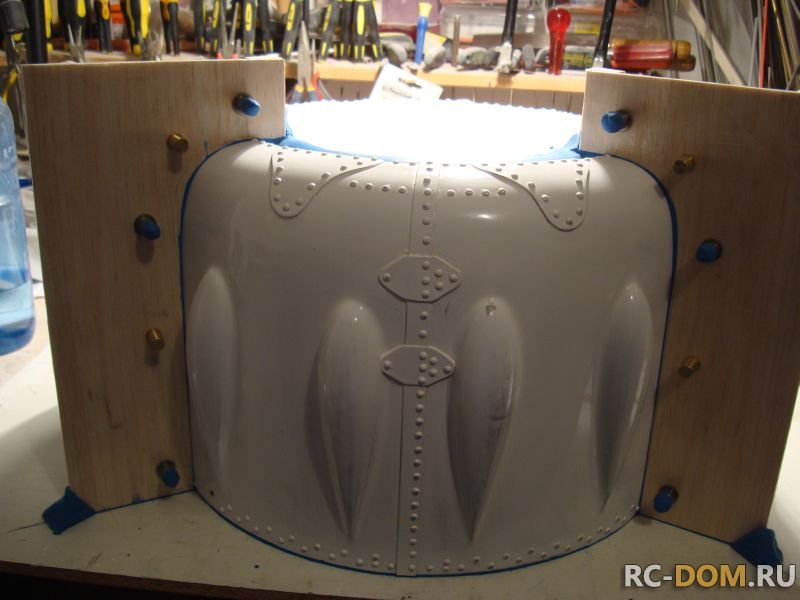

После этого необходимо покрыть поверхность мастер-модели слоем ПВА. Я нанёс его очень мягкой кистью. ПВА растечётся по всей поверхности и создаст при высыхании тончайшую плёнку. Это гарантия полного отлипа мастер-модели от будущей матрицы.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Завтра я нарежу стеклоткани и выклею эту часть формы...
Администратор
Сергей Нохрин
Награда
Сообщений: 846
Уфа
37 дней назад
Альберт Куликов:
...укрепил капот на доске ДВП...
Судя по фото, это ДСП, а не ДВП. smile
Редактировалось: 1 раз (Последний: 20 января 2014 в 06:41)
К делу надо относиться серьезно или не заниматься им совсем... © Л.П. Калугина, к/ф "Служебный роман"
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад
Возможно и так...Суть дела не меняет - главное ровная поверхность. У меня под боком фирма кухни делает, так я там их остатками питаюсь.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

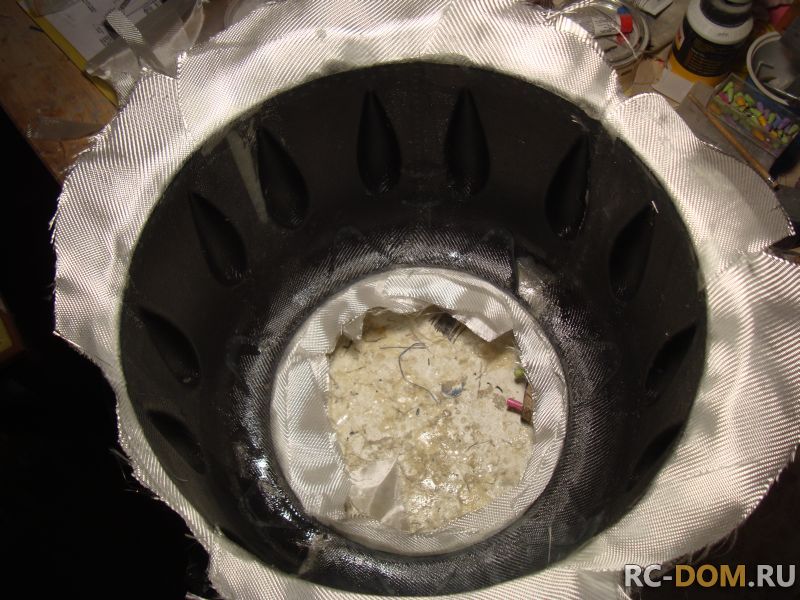

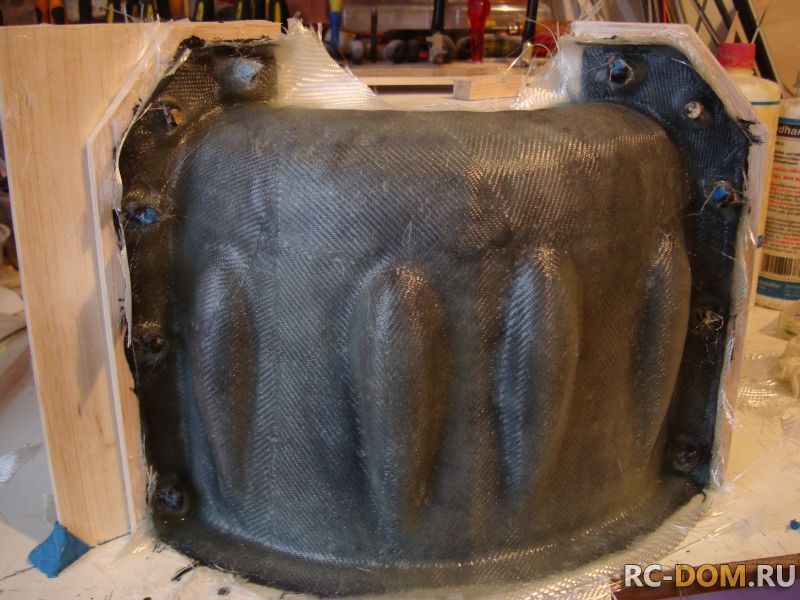

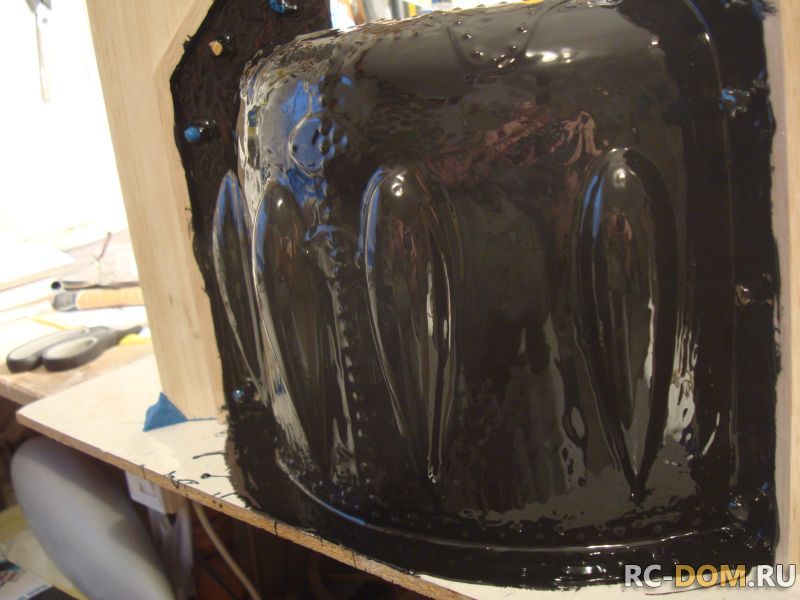

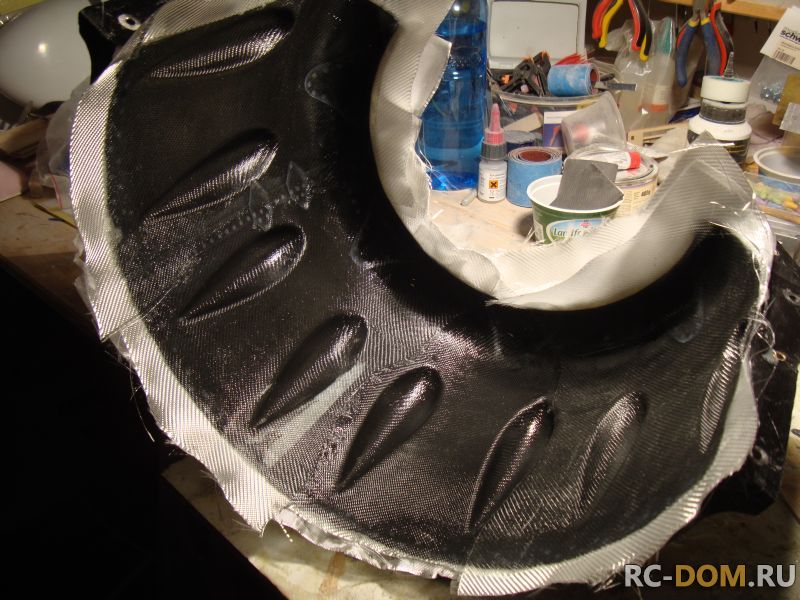

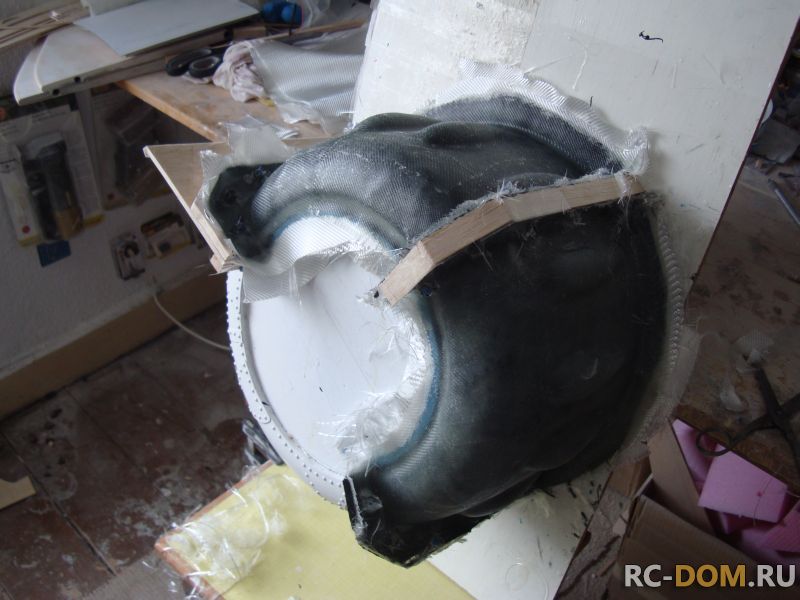

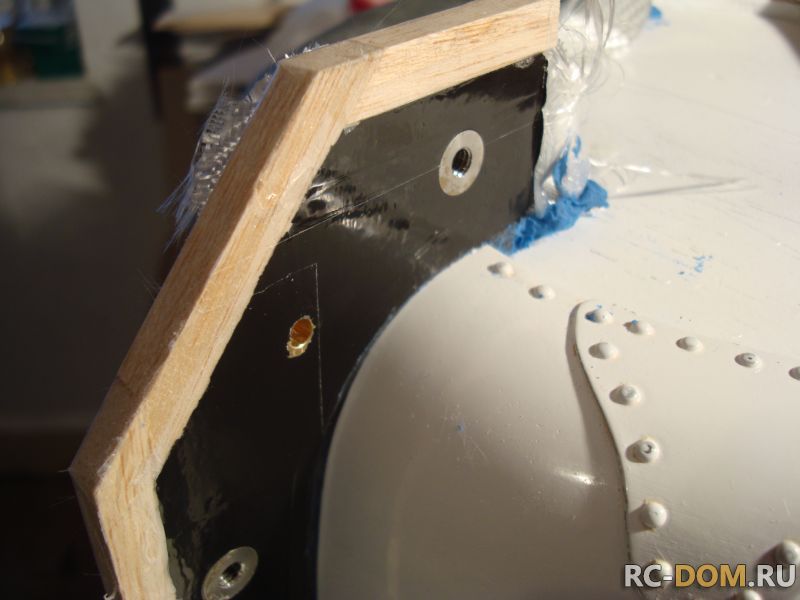

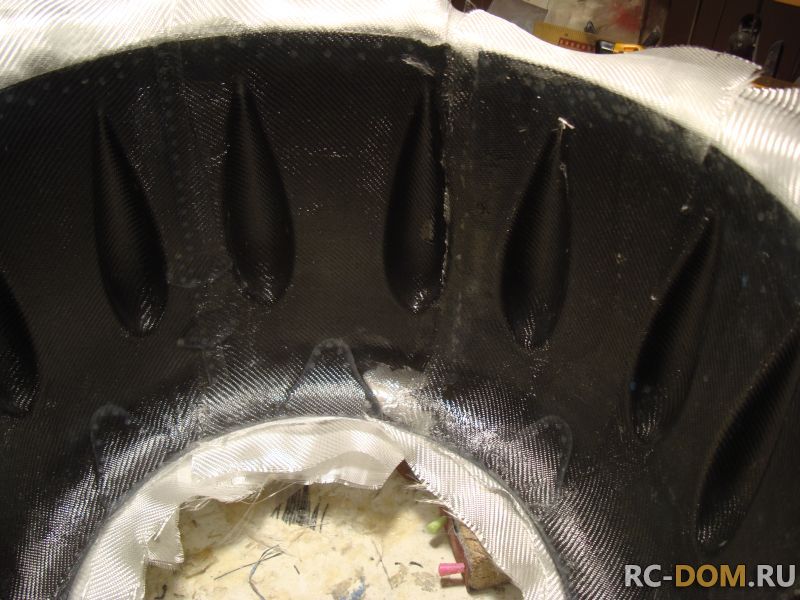

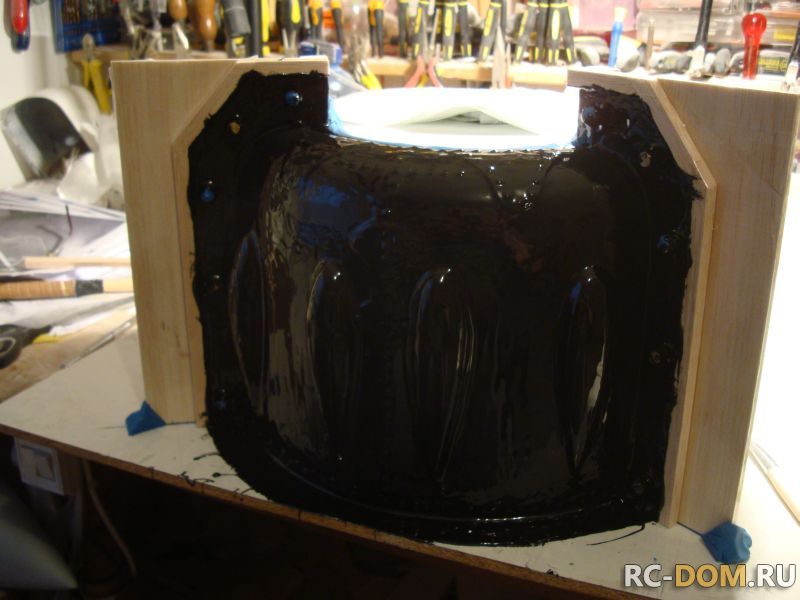

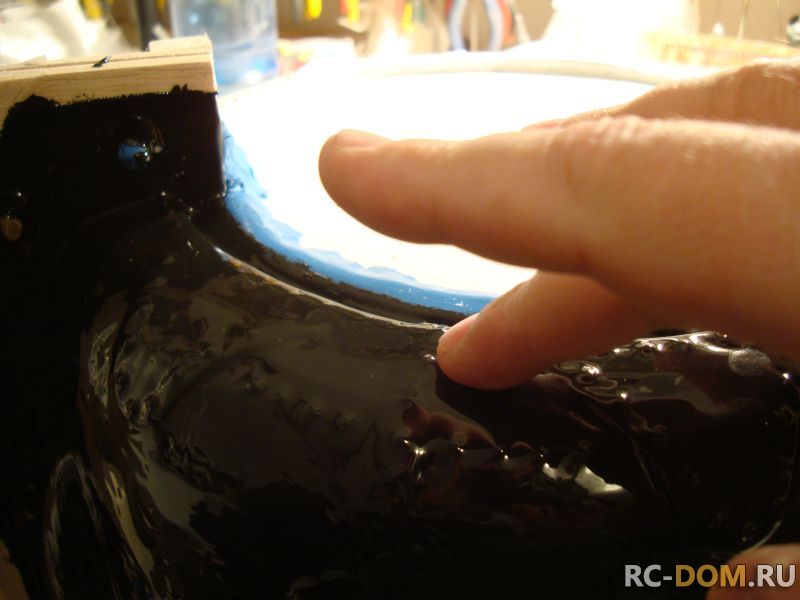

Вот и выклеилась часть формы...Всего-то 12 слоёв стеклоткани. Три часа мажем смолой и укладываем "стекло".От тонкого до толстого и в обратном порядке.

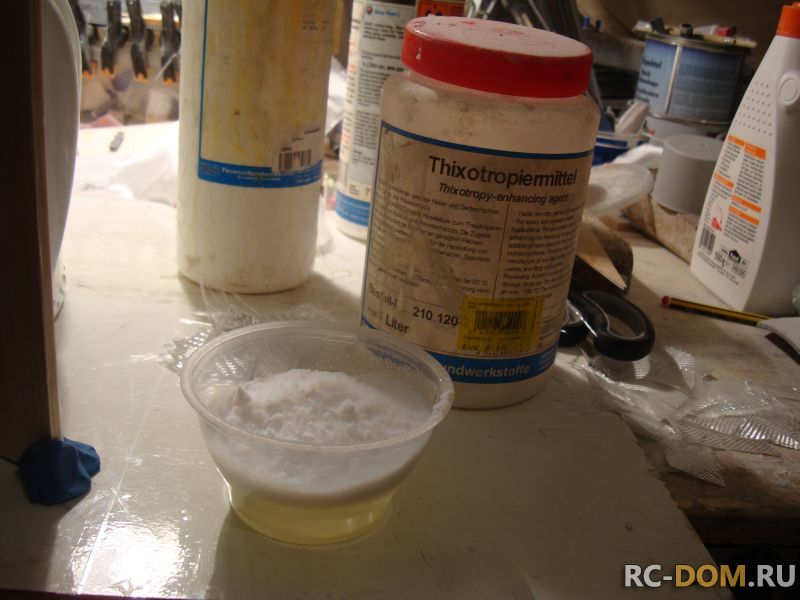

В начале формобразующий гелькоут. Потом, подождав немного проводим пресловутый тест "на отлип". Пальчик клеится, но не липнет - полный вперёд!! Развожу смолу и загущаю её до консистенции очень густой сметаны. Этой массой промазываю все углы и неровности поверхности, чтоб получились более плавные переходы. Сразу по окончании этой операции вновь новая порция смолы и укладываю стеклоткань. Я ложу её небольшими кусками - так проще. Смолы развожу грамм по 40, чтоб всегда имела жидкую консистенцию.
Если обратили внимание, то на разделительных досках с обеих сторон я сделал отбортовку из рейки. Она задаст будущий контур формы. так удобней работать, когда ты укладываешь стеклоткань и по мере её полимеризации получаешь практически готовый кант периметра.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Теперь надо ждать, а дальше вновь повторить содеяное...
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

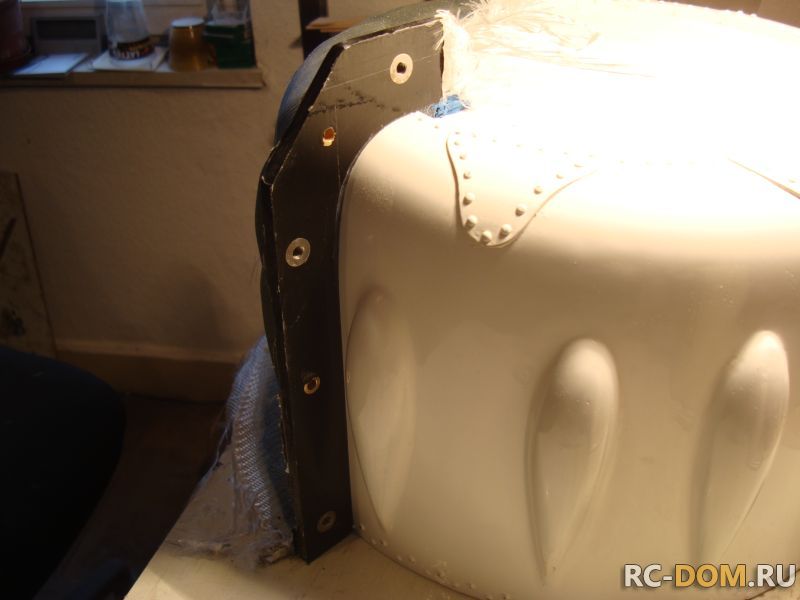

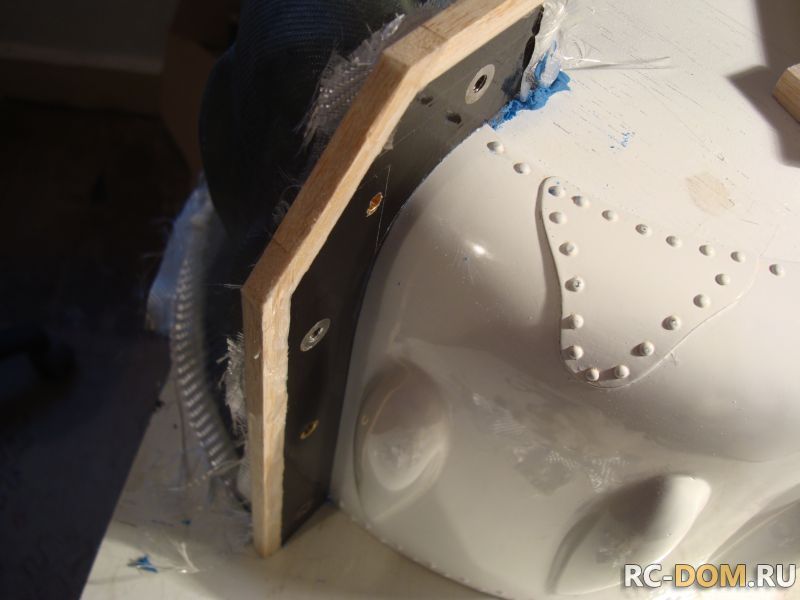

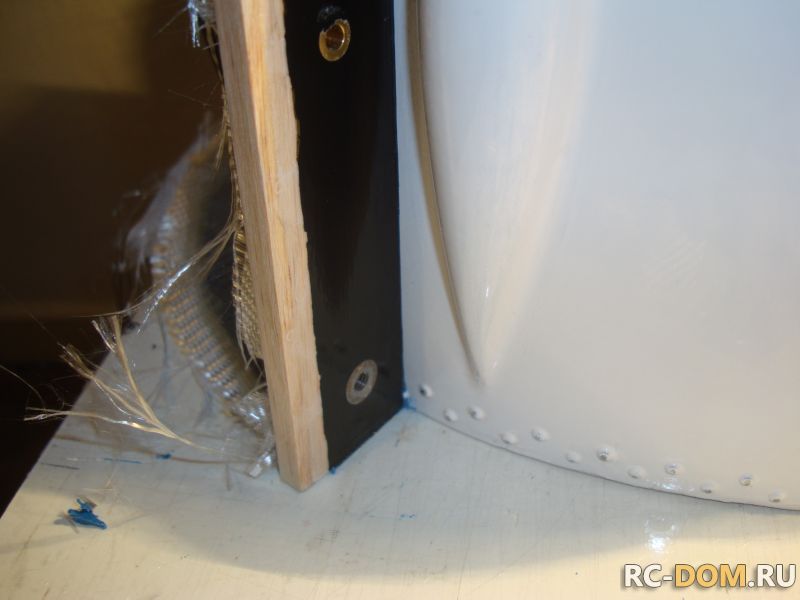

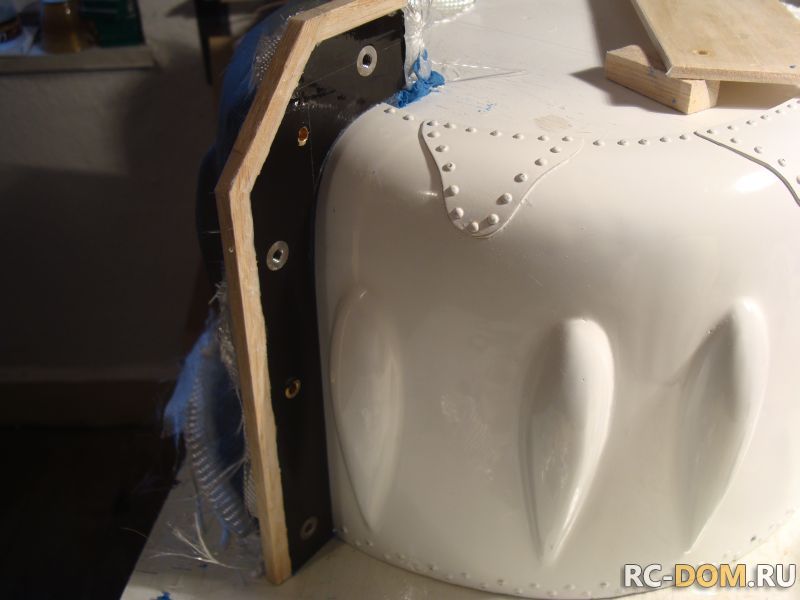

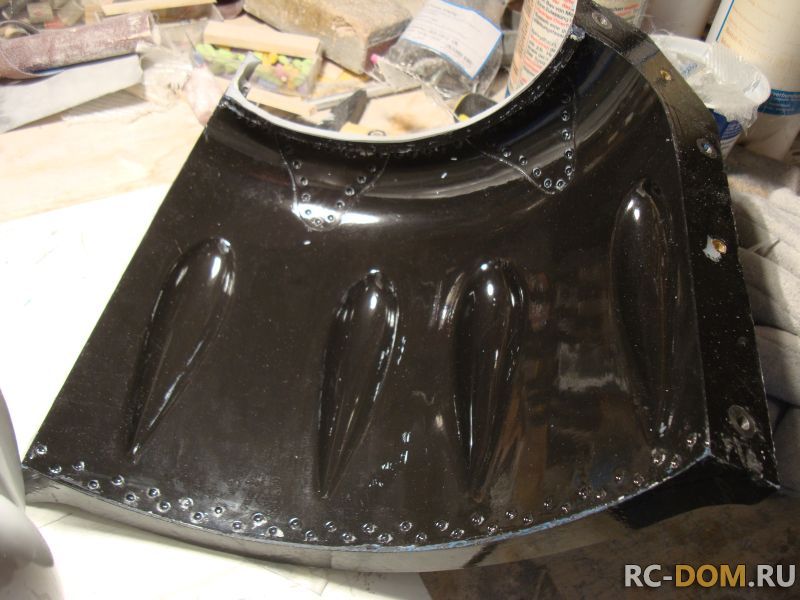

Сегодня утром я уже смог вообще без проблем снять мои разделительные доски, чтобы продолжить формование. Вот, что я увидел...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Сегодня я продлжу формовку второй части формы...
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад
Я работал со второй частью.. За ночь форма отвердела в значительной степени, что позволило обрезать кромки внешнего контура. Убрав габаритные рейки я получил ровный и симметричный размер обоих половинок.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

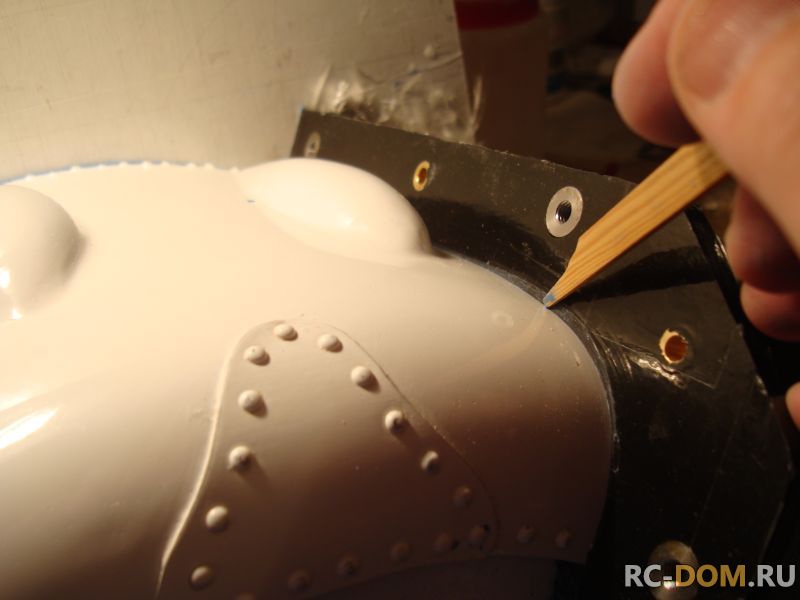

Потом острой палочкой убрал все остатки пластилина, оставшегося от формовки первой части. Затем вновь установил разделительную пластину. Контур уплотнил пластилином и аккуратно подрезал его по периметру, чтоб угол везде был 90 градусов. Я делаю это обычной сосновой рейкой, края которой заточены под лопаточку, а торцы строго под прямой угол.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Теперь мягкой кистью я промазал всю вторую часть формы ПВА и оставил подсыхать в течении часа...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Ждём-с..
Редактировалось: 1 раз (Последний: 21 января 2014 в 20:10)
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

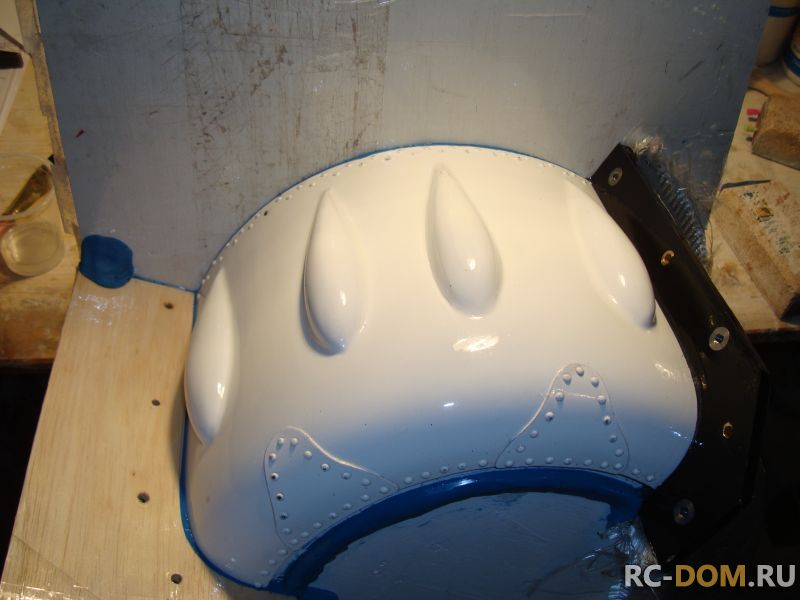

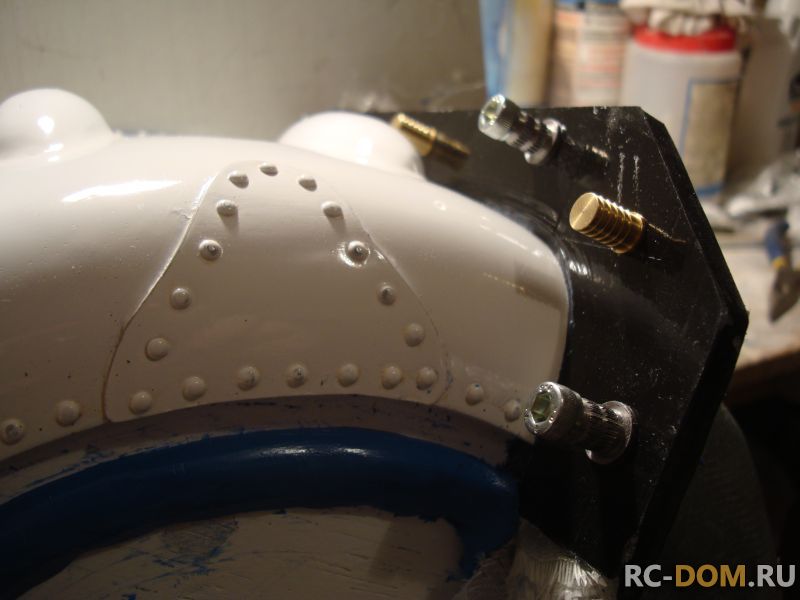

Я закончил сегодня приготовления к работе со второй частью формы. Установил весь ответный крепёж и крепёж новой части. Сделал окантовку по периметру уже выклеенной части формы, чтоб получить аналогичный ответный на новой части. укрыл пластилином резьбы и нарезал стеклоткани.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Потом я долго смеялся на самим собой.... rofl Открыв краник моей бочечки с смолой я получил только 150гр и ......ВСЁ!!! Бочёнок закончился!! Глянув на часы я понял, что ещё успею сделать заказ на завтра. Срочно созвонился с австрийским диллером фирмы и упросил его отправить мне канистру 10кг на мой адрес прямо сегодня. Долго я слушал его, пришлось потерпеть, но, как итог,завтра утром канистра будет у меня. Вот так вот случается!!!
Так вот до завтра моя форма осталась вот в таком собранном состоянии.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

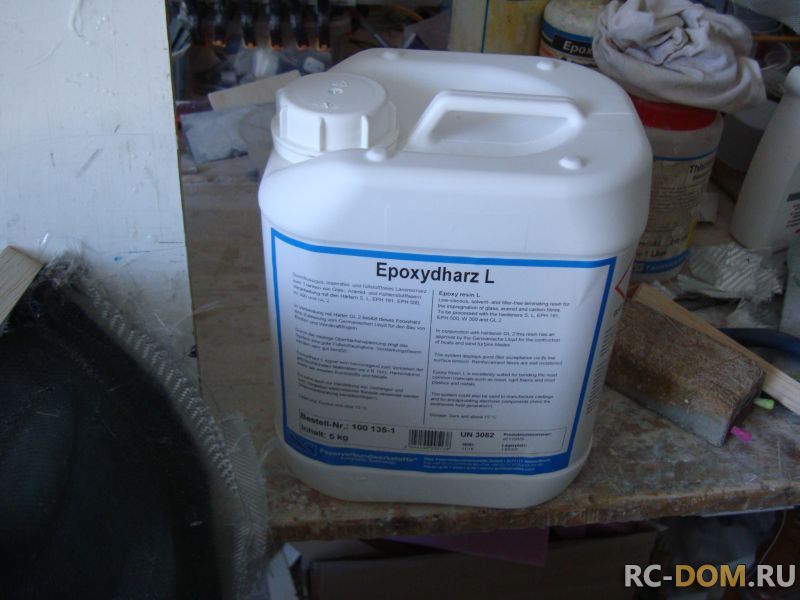

Утренний звонок возвестил о прибытии моей канистры со смолой... Вот она красавица!
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

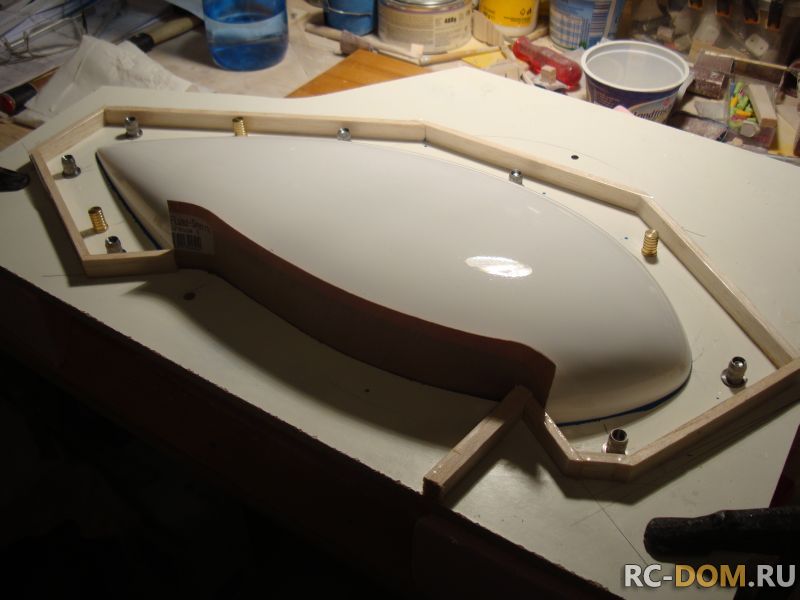

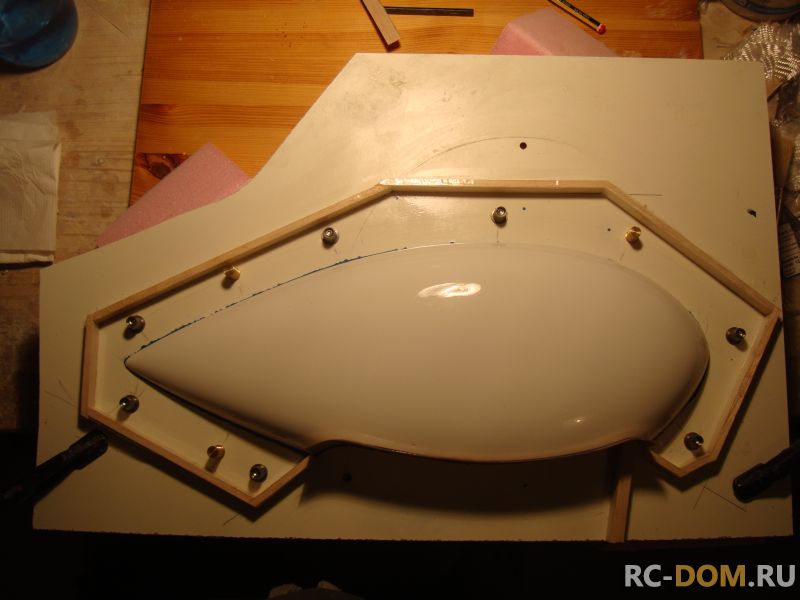

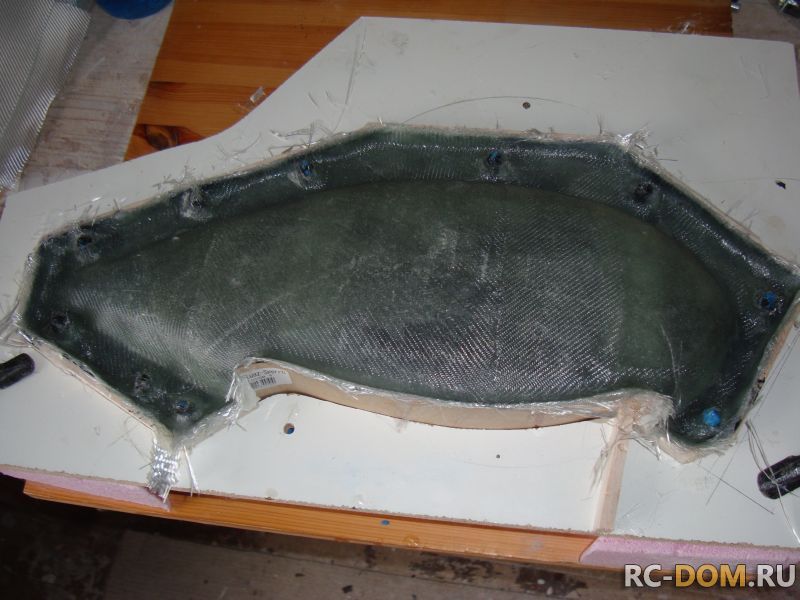

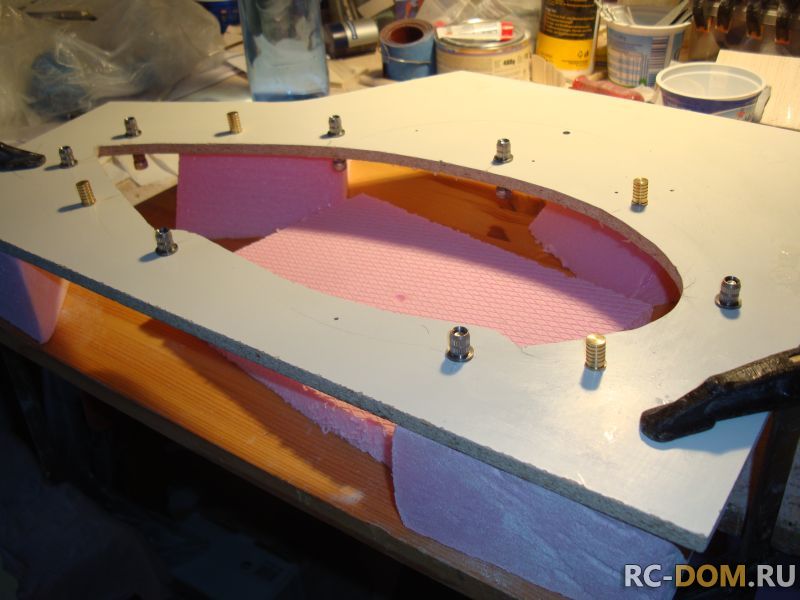

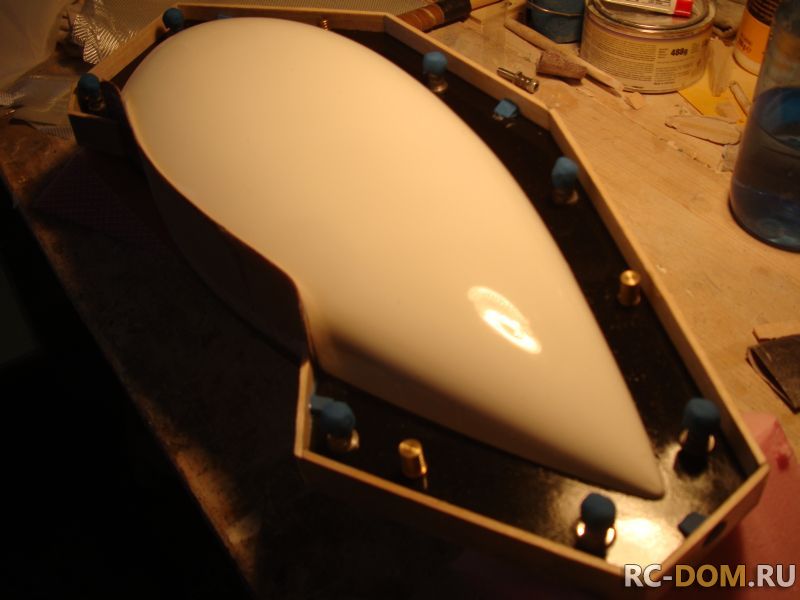

Пока я ждал почту, занимался подготовкой к формовке моего обтекателя колёс. Моё лучший друг Проксон помог выпилить отверстие под установку мастер-модели.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

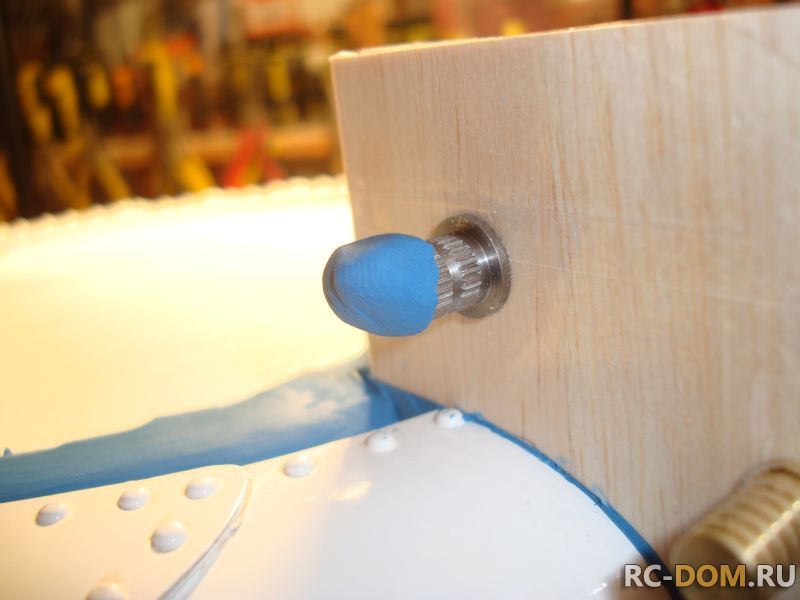

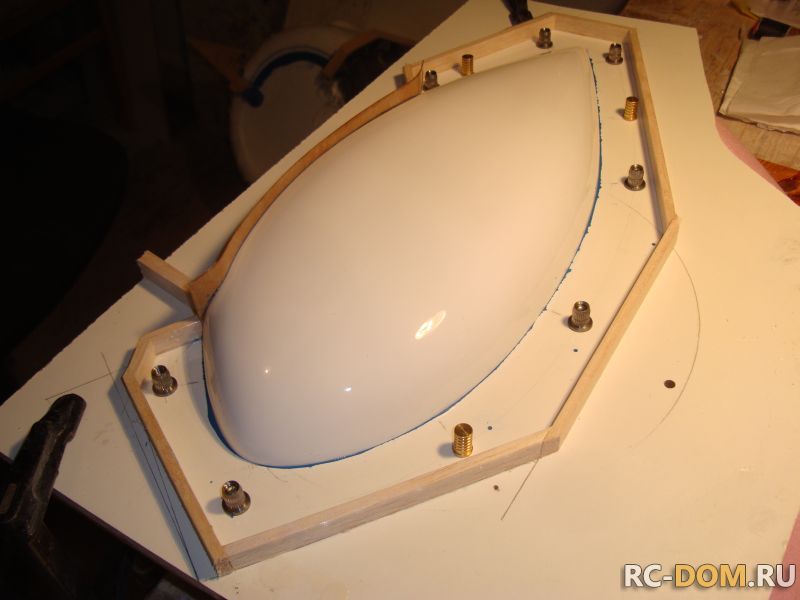

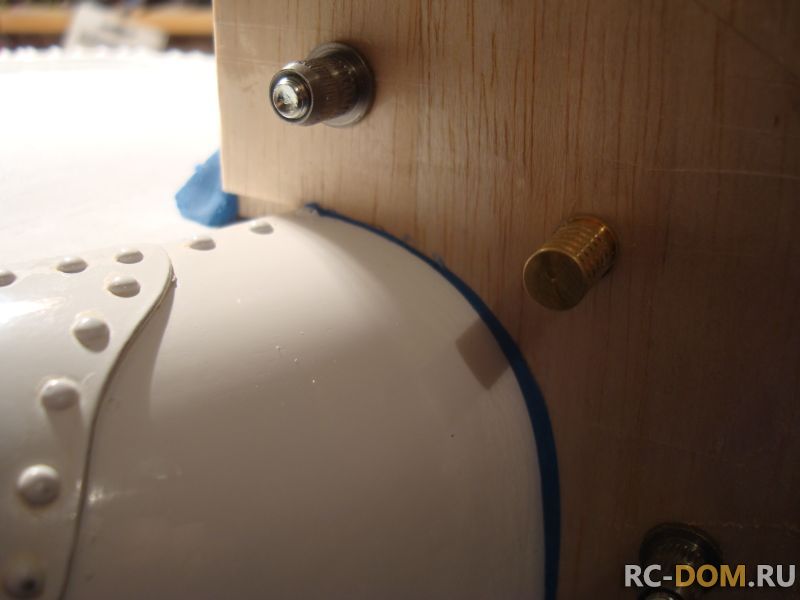

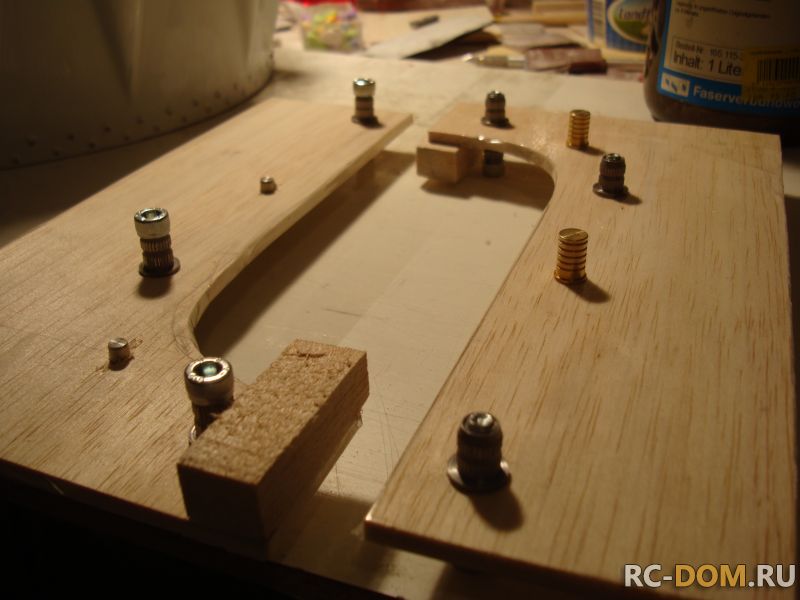

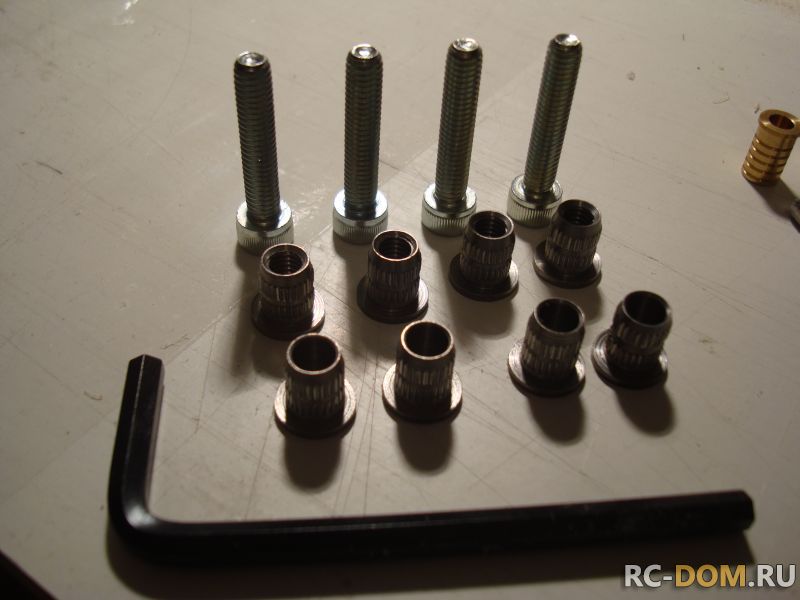

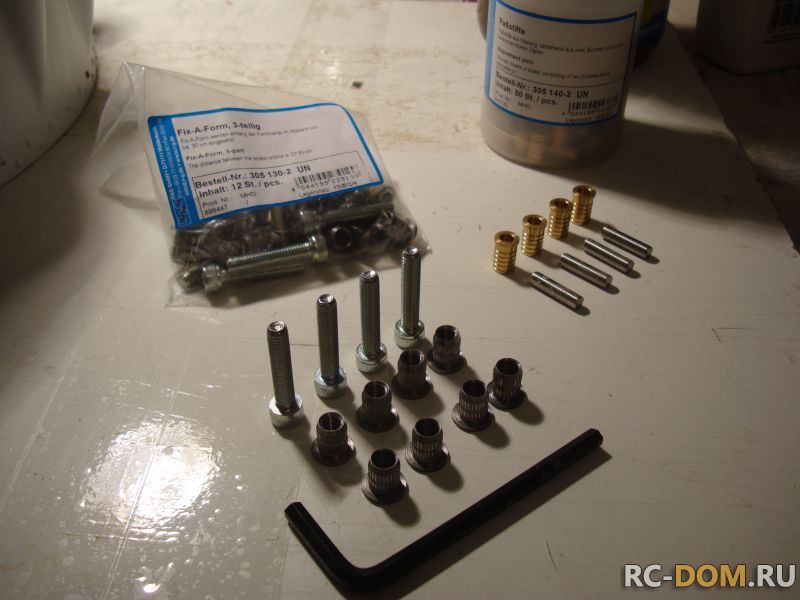

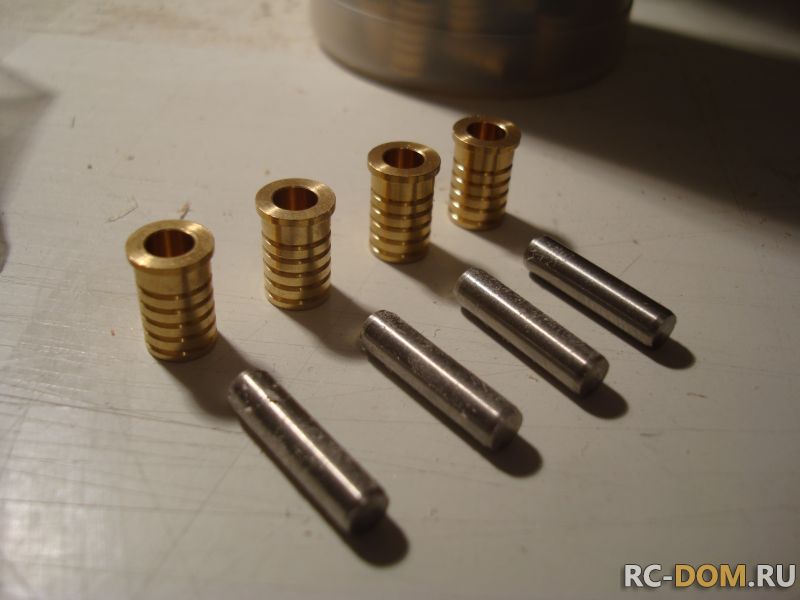

Потом я разметил и установил всю крепёжную арматуру. Сделал окантовку зоны формования и оттянул пластилином место разъёма. Вот так это получилось.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Взял свою мягкую кисть и промазал всё "сооружение" ПВА, чтоб плёнку получить для отлипа. С тем и оставил всю работу до завтра.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Гриценко Сергей
Сообщений: 63
Новороссийск
937 дней назад
Альберт Куликов:

Утренний звонок возвестил о прибытии моей канистры со смолой... Вот она красавица!




Взял свою мягкую кисть и промазал всё "сооружение" ПВА, чтоб плёнку получить для отлипа. С тем и оставил всю работу до завтра.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Да уж- сервис на высоте.


А перед ПВА - чем покывается ? Вакса? А какой консистеции ПВА?
Редактировалось: 3 раза (Последний: 23 января 2014 в 19:45)
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

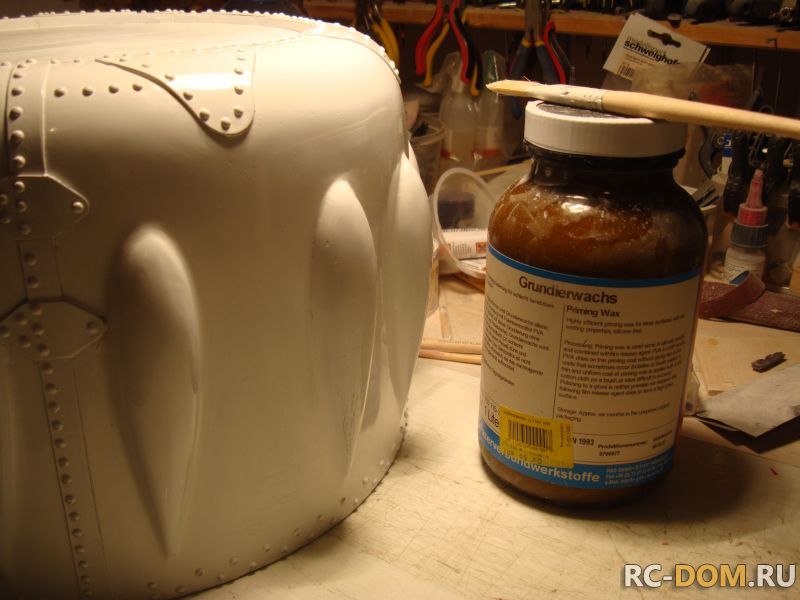

Сергей привет! Я использую вакс от фирмы R&G. Его видно на фото... Три покрытия, как и писал с последующей располировкой. Потом ПВА.
Вот это вакс:
http://shop.lindinger.at/product_info.php?cPath=1778_1784&products_id=12169

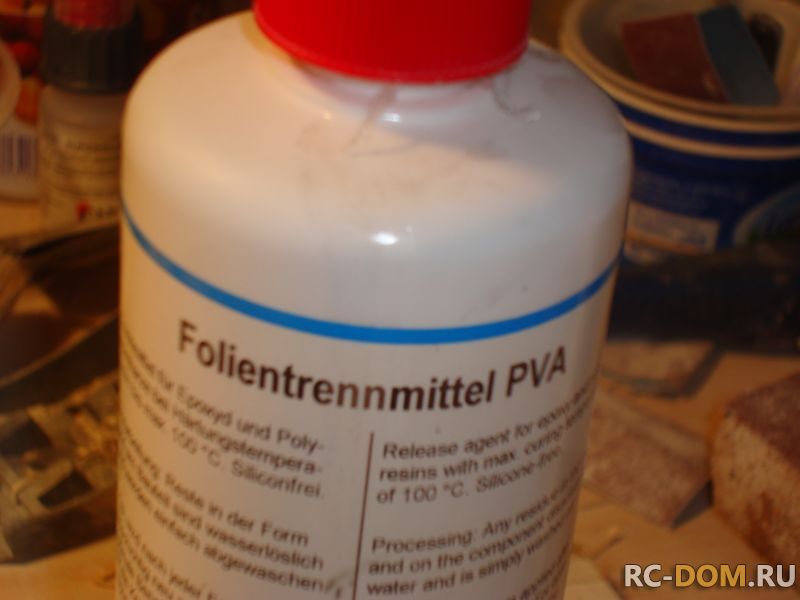

Вот это ПВА:
http://shop.lindinger.at/product_info.php?cPath=1778_1784&products_id=11084
Консистенция ПВА ....ну как вода почти. Это не тот ПВА, коотрым мы обычно клеим,не надо путать...

Да,с сервисом без проблем. пакет заказанный до 15-00 сегодня, на следующий день к обеду будет у меня...
Редактировалось: 1 раз (Последний: 23 января 2014 в 22:45)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
2 дня назад
Альберт Куликов:
Консистенция ПВА ....ну как вода почти. Это не тот ПВА, коотрым мы обычно клеим,не надо путать...
Хочу добавить. Разбавлять его не надо, он уже идет в готовом виде в 2Х вариантах (видел сам - может и больше).
Под покраску из пульвера и под кисть.
Сам пользуюсь который под кисть
Film release agent PVA 1 L. sprayable
Специальный агент PVA Partall®, 0,95 л. / Partall® Coverall film PVA 0.95 L
Видел ТУТ
Редактировалось: 1 раз (Последний: 24 января 2014 в 10:55)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

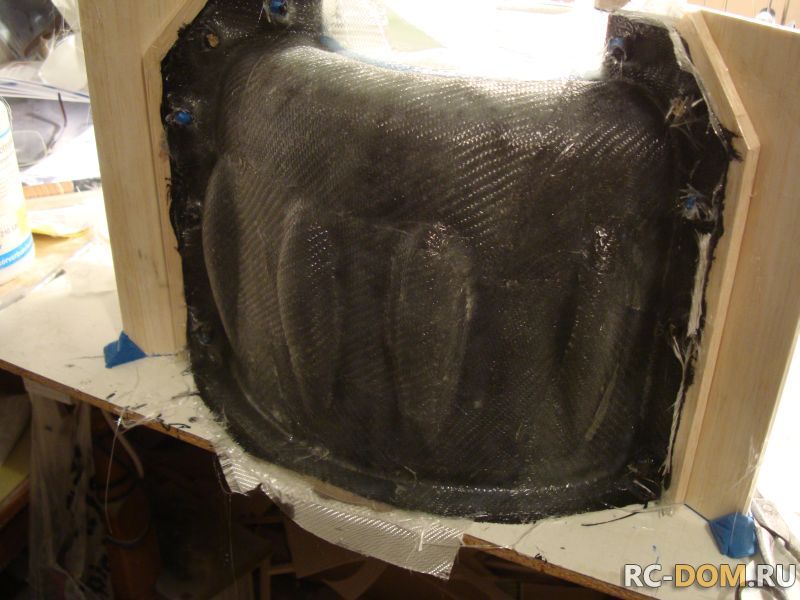

Приветствую всех интересующихся этой постройкой! Как ни странно, но работа продвигается... Во истину - если работу делать по-маленьку, но каждый день, то она двигается!! Вот и я , следуя этому принципу, мажу, выкладываю стеклоткань, натираю и снова укладываю.и т.д. Как результат- на сегодняшний день выклеена вторая часть формы капота. Вот она:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

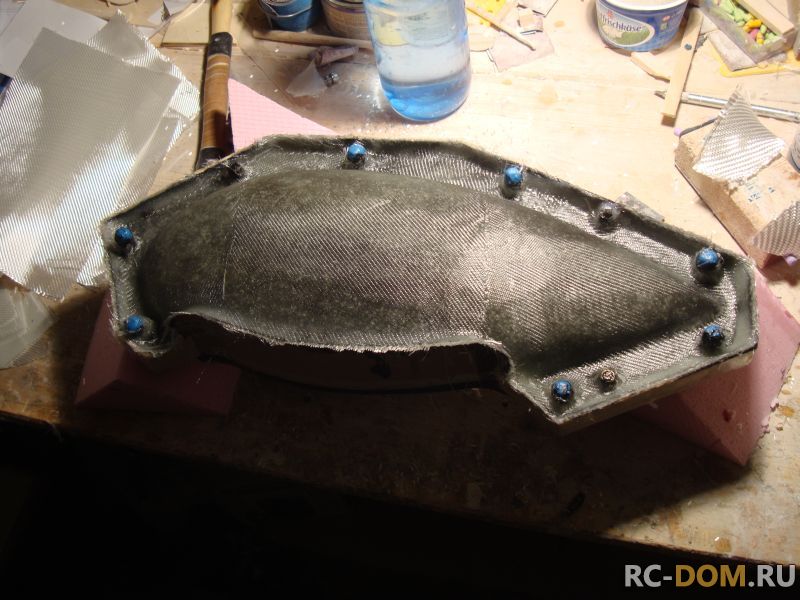

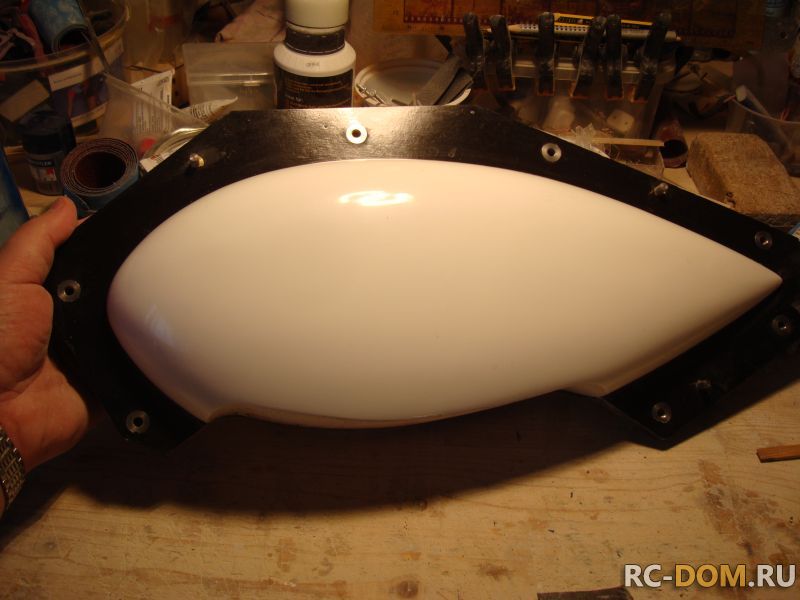

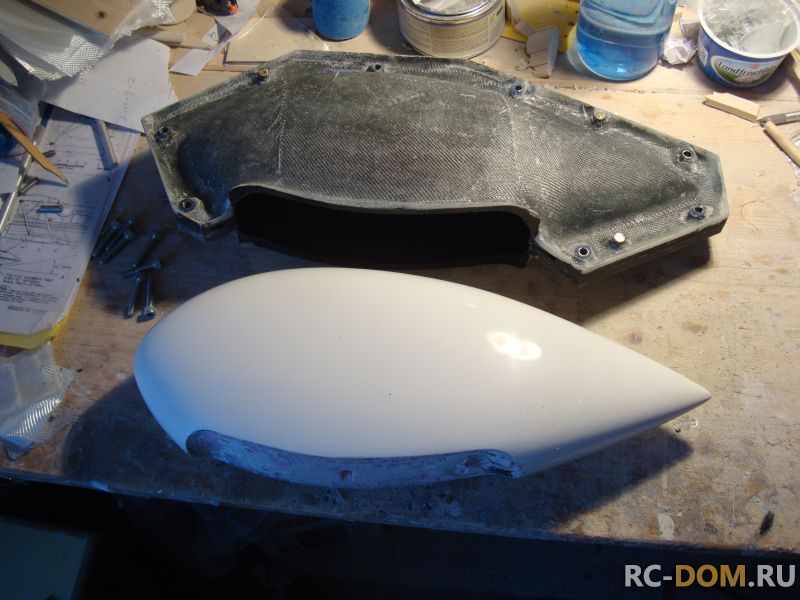

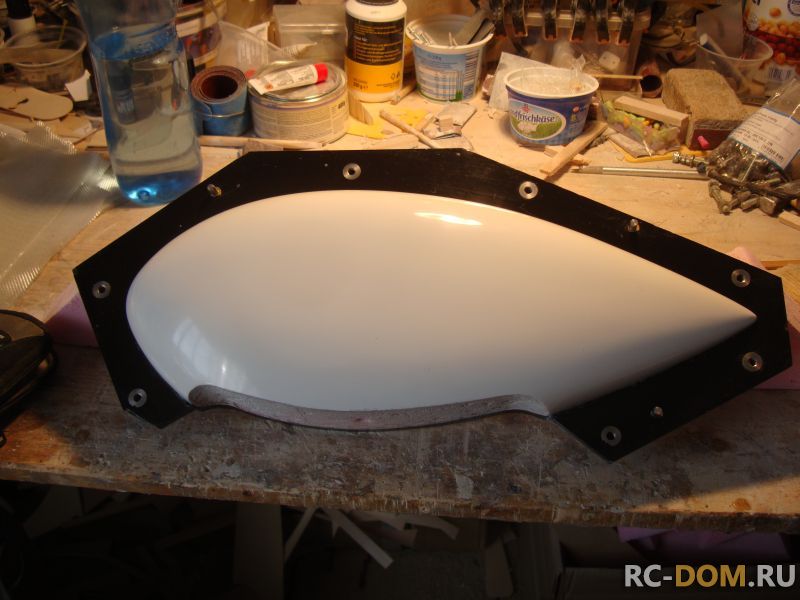

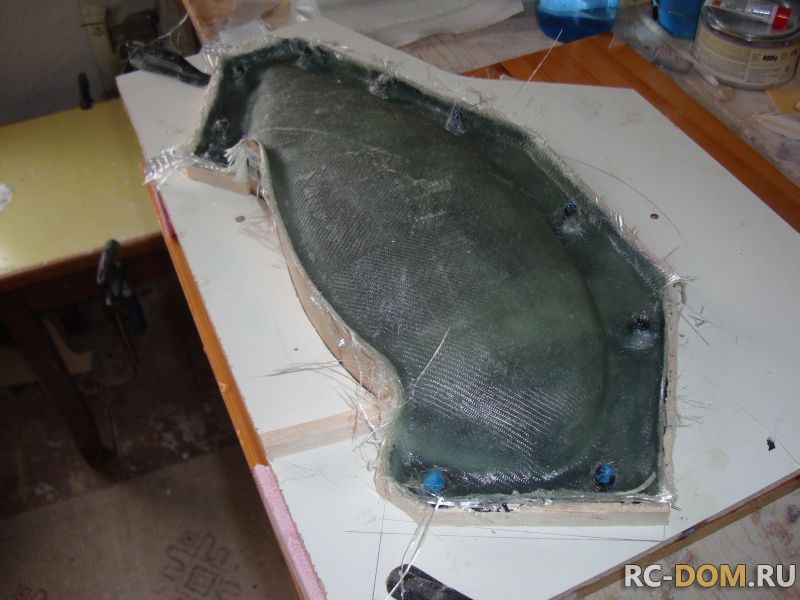

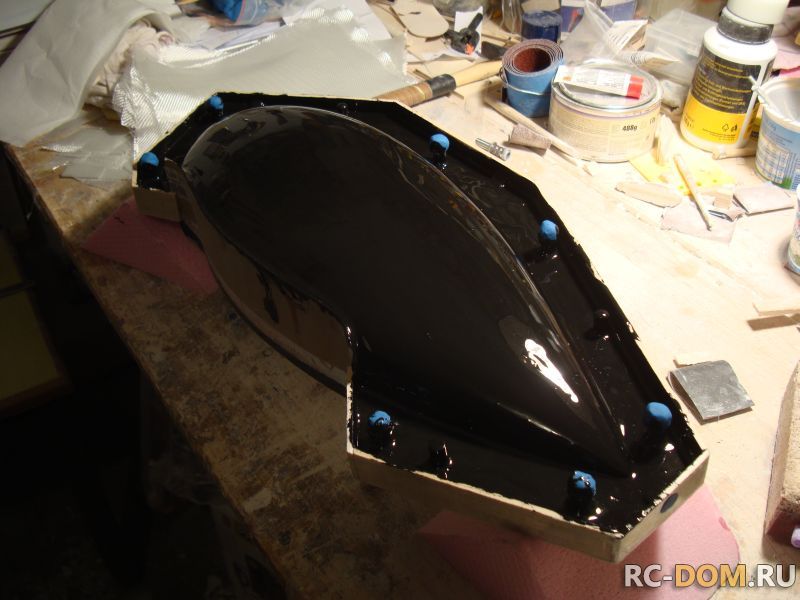

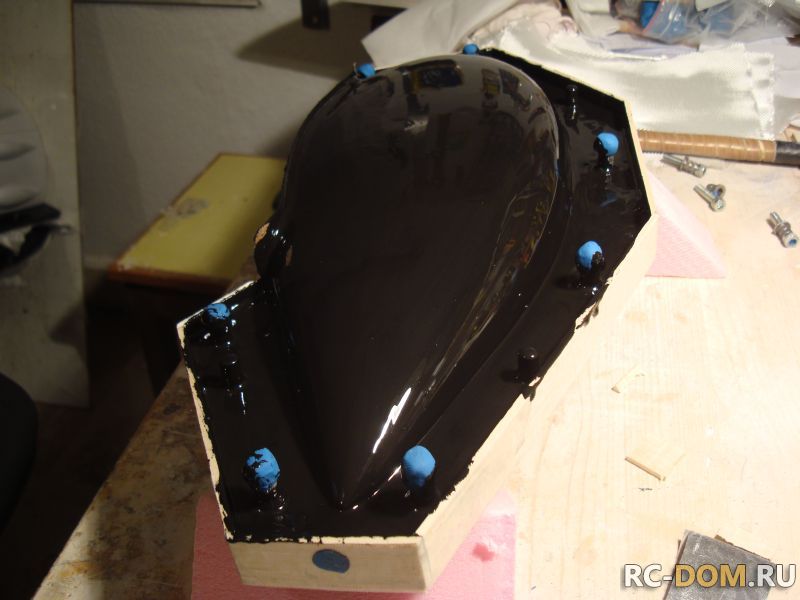

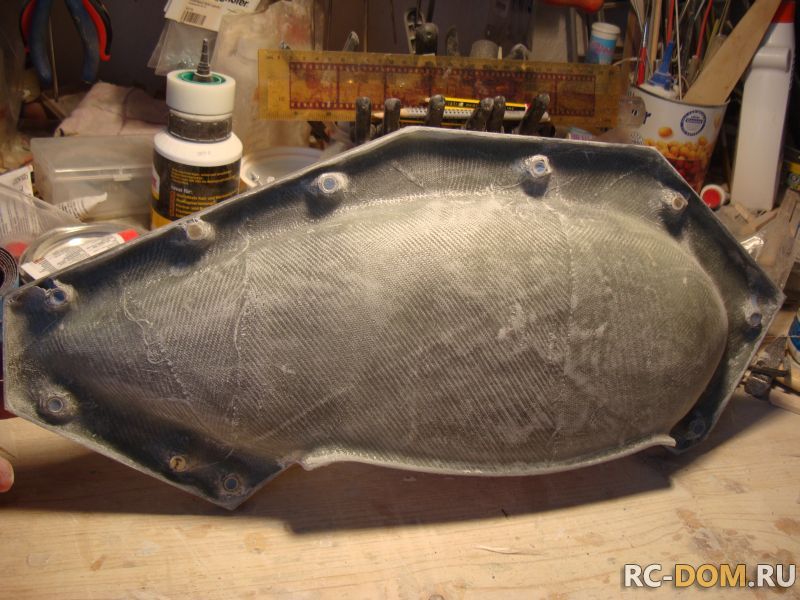

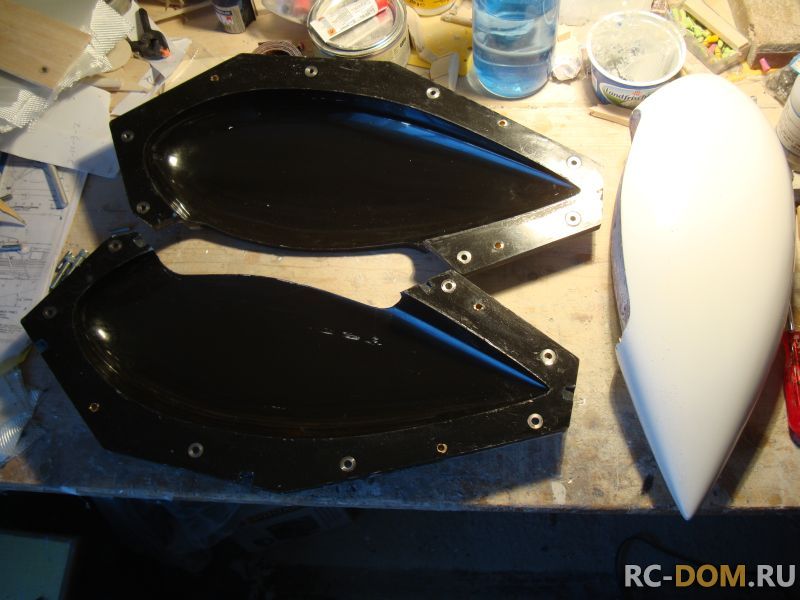

Также скоренько так получилась половинка обтекателя колеса. Эта полуформа чудненько так отлипла от разделительной доски. Я надел перчатки и первым делом обработал периметр. Безопасность рук- прежде всего!
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Я всегда говорил, что выложенный по периметру бортик или кант, кому как угодно в разы упрощает дальнейшую обработку кромок формы. Именно так! И кромки ровные и руки целые...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

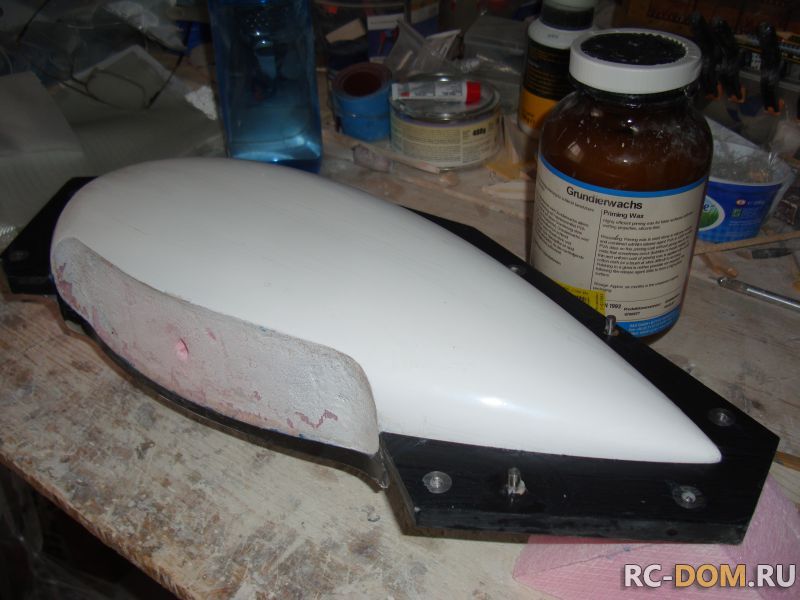

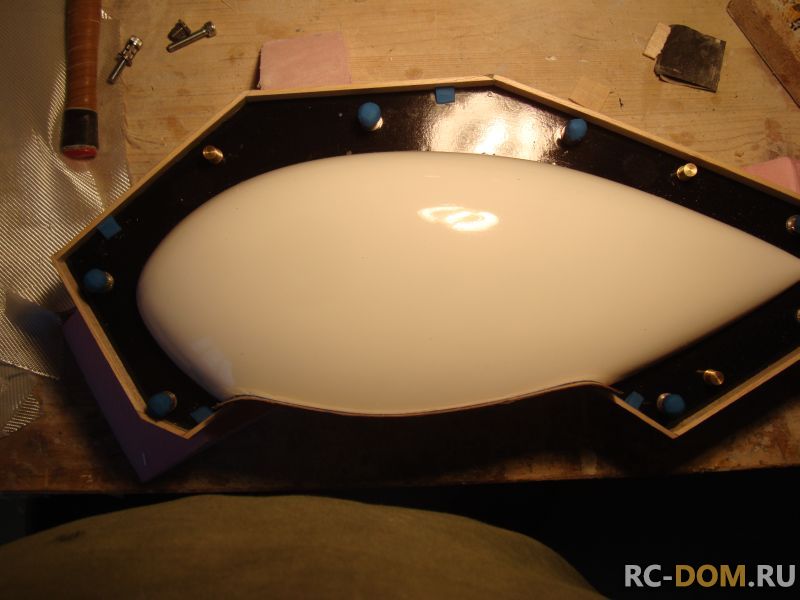

Следующий этап работы - вновь вощение формы ваксом и располировка его. Т.к. форма уже трижды прежила эту операцию с ваксом, то вполне достаточно сейчас только одного раза.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

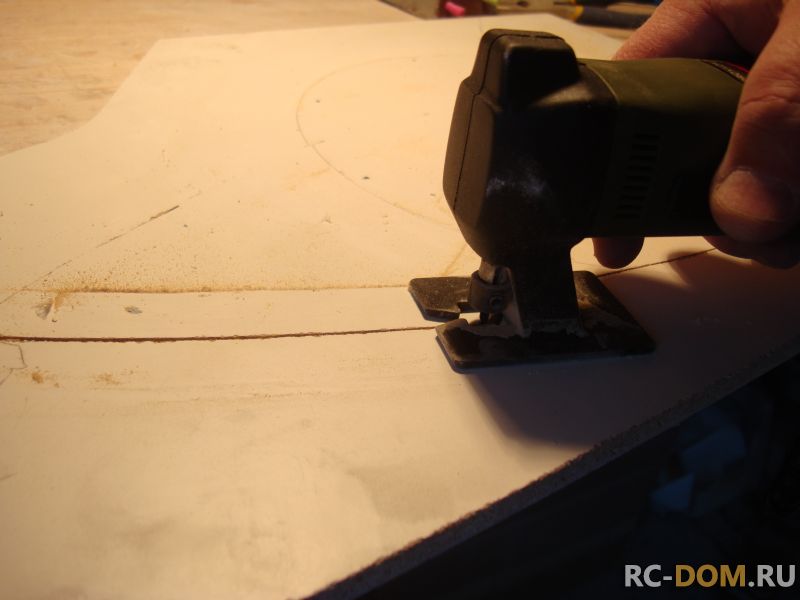

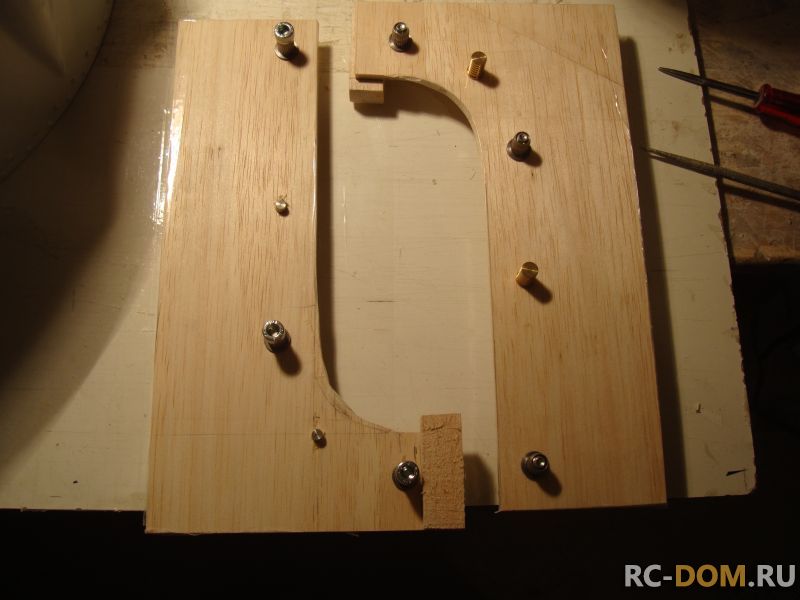

Из рейки, имеющей высоту вдвое больше в начале применяемой, я изготовил новый кант периметра. Технология та-же, тут добавить нечего.. В итоге форма приобрела очень даже респектабельный внешний вид. Для меня этот фактор тоже очень важен!!
Теперь покроем всё это слоем ПВА и просушим не менее часа. И, как финал этой подготовительной эпопеи - установка ответной крепёжной арматуры. Теперь осталось только выложить стеклоткань.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Этим я сегодня и займусь...
Редактировалось: 2 раза (Последний: 24 января 2014 в 19:59)
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

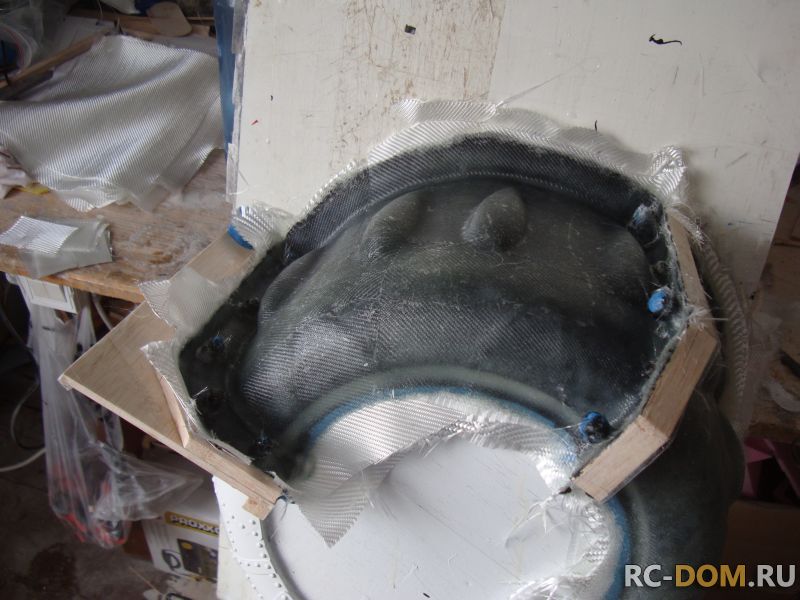

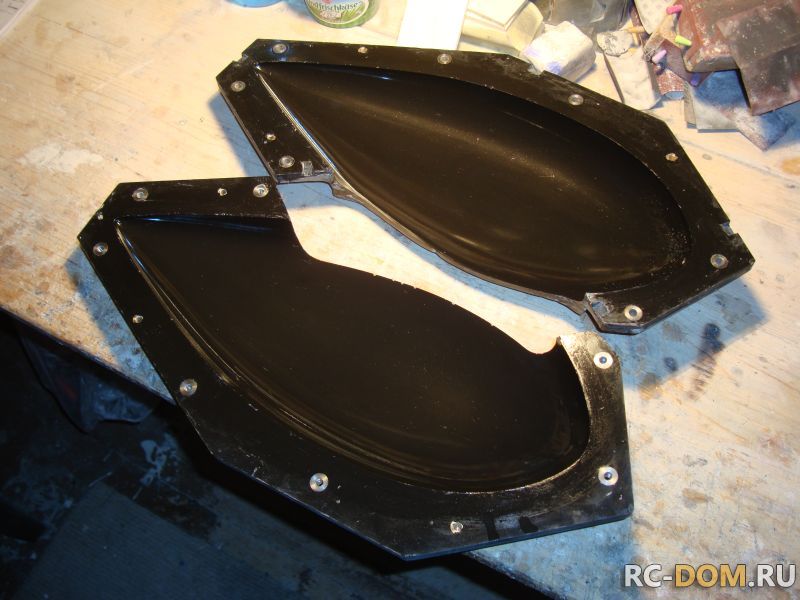

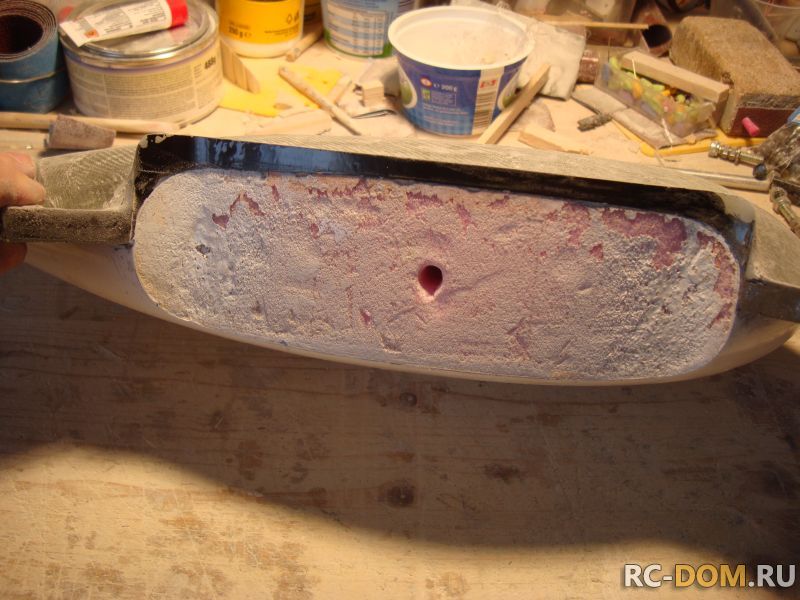

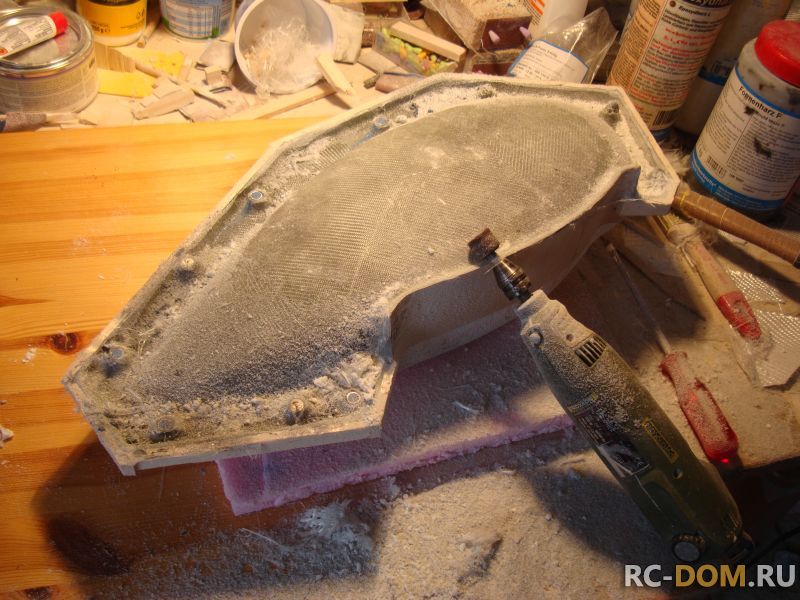

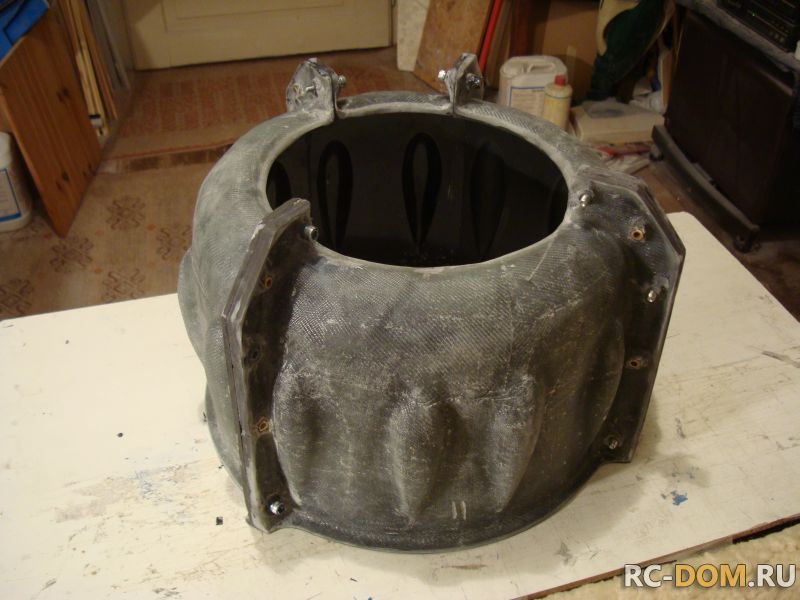

Просушив при температуре 60 градусов мою форму . я смог уже утром без особого труда разъединить её на половинки. Как я не старался, но всё-же в двух местах произошёл маленький залип по 0,3мм и в длину около 2см на краску.Это конечно мелочь,которую быстро можно исправить шкуркой 1200 и 2000, слегка прошкурив с водой. Теперь я продолжу работу с капотом, одновременно подготавливая стойку шасси. Работы ещё очень много...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад
Не смотря на то, что оставшиеся части моей формы на капот ещё находятся в стадии полимеризации, я решил снять самую первую отформованную часть. Она уже достаточно набрала прочности. К тому-же имея одну часть уже снятой, мне будет гораздо проще снять оставшиеся на форме части. Для съёма мне понадобилось несколько минут... Я аккуратно снял эту часть, абсолютно не повредив поверхность моей мастер-модели. результат меня очень порадовал! Только в некоторых местах переходов немного залипла краска. Это лишь мелочи! Сама поверхность формы просто идеальна! Требуется только немного подкорректировать торцевую часть, убрав образовавшийся облой. Вот так эта часть выглядит сейчас...
Деталь в "первозданном" виде, без какой- либо обработки, за исключением периметра.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 26 января 2014 в 15:03)
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад
Использование детского труда в моделизме... Это не только приучает к труду, но и даёт возможность получить навыки. Я так думаю, что чем раньше - тем лучше!
Вообще мой сын любит мне помогать. А теперь у него появилось желание начать что-то и самому делать.
Так мы вместе делали этот капот...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

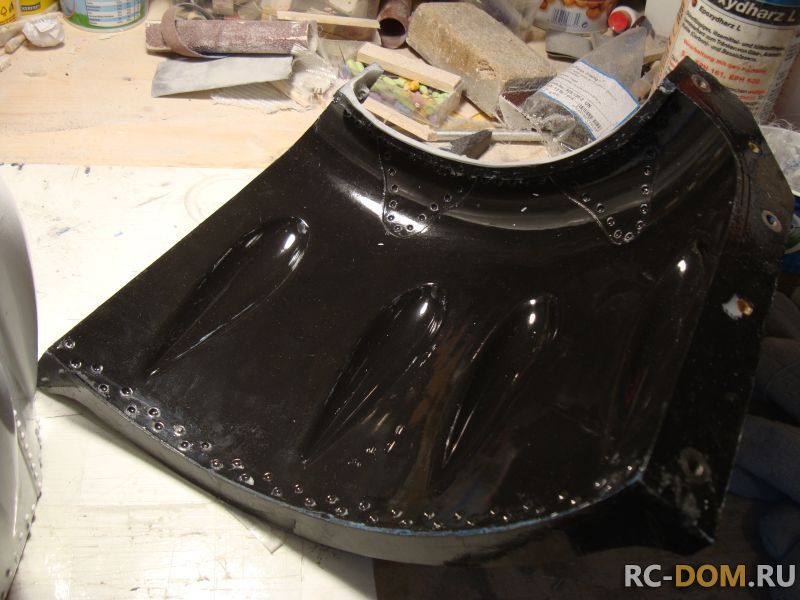

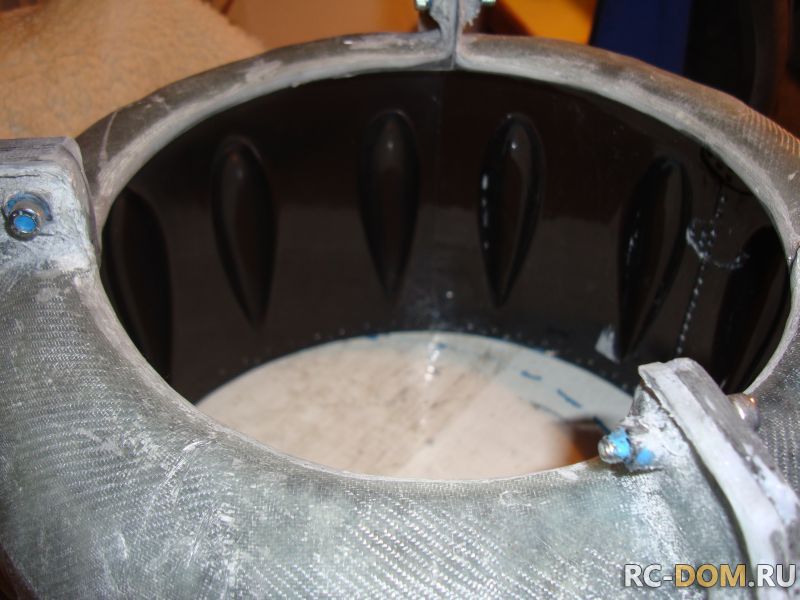

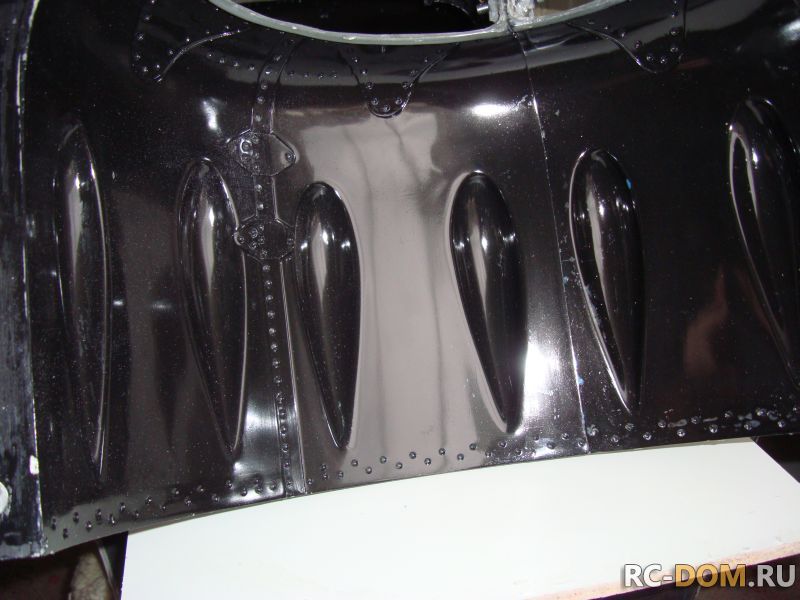

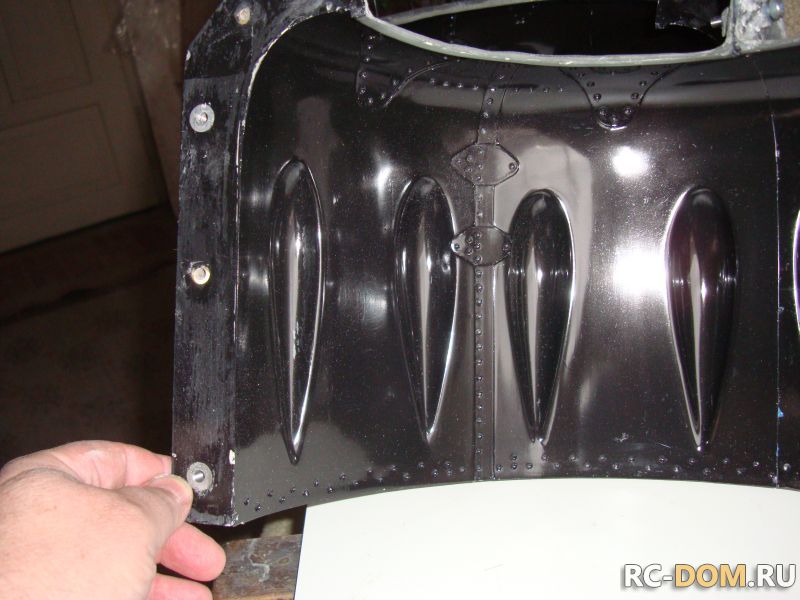

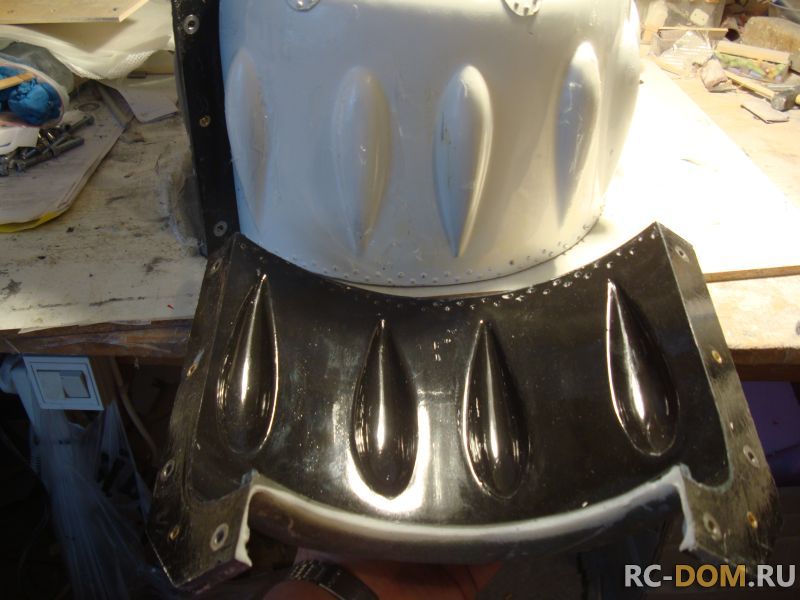

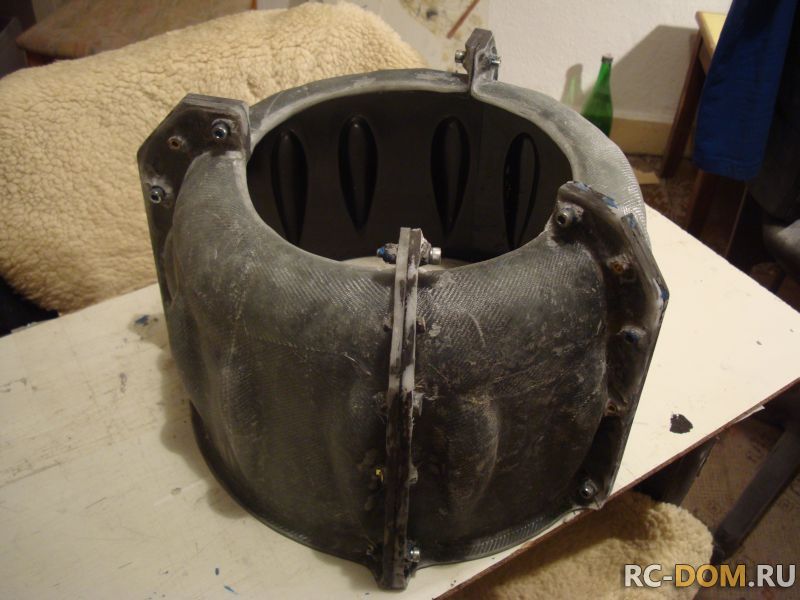

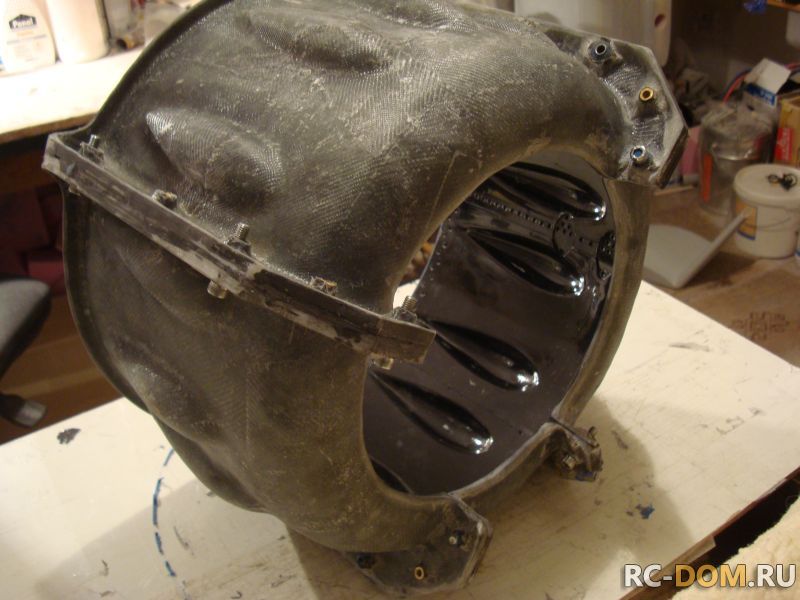

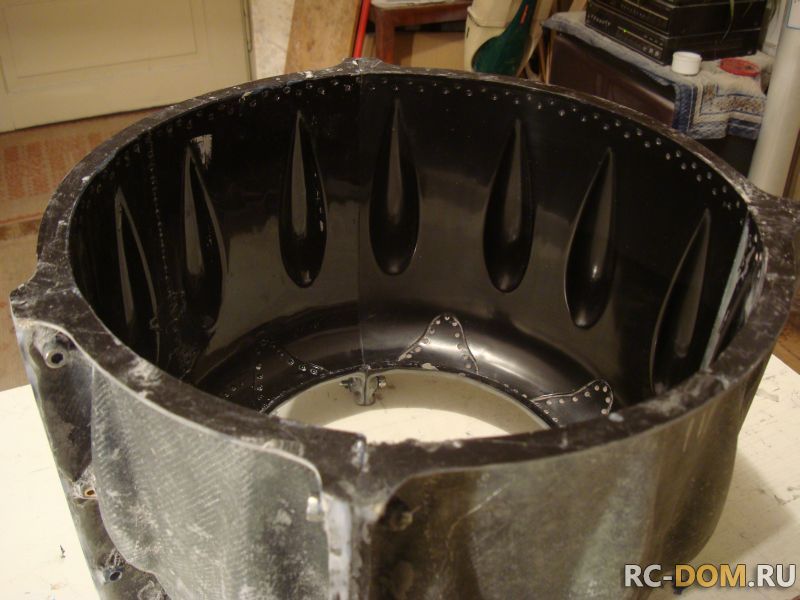

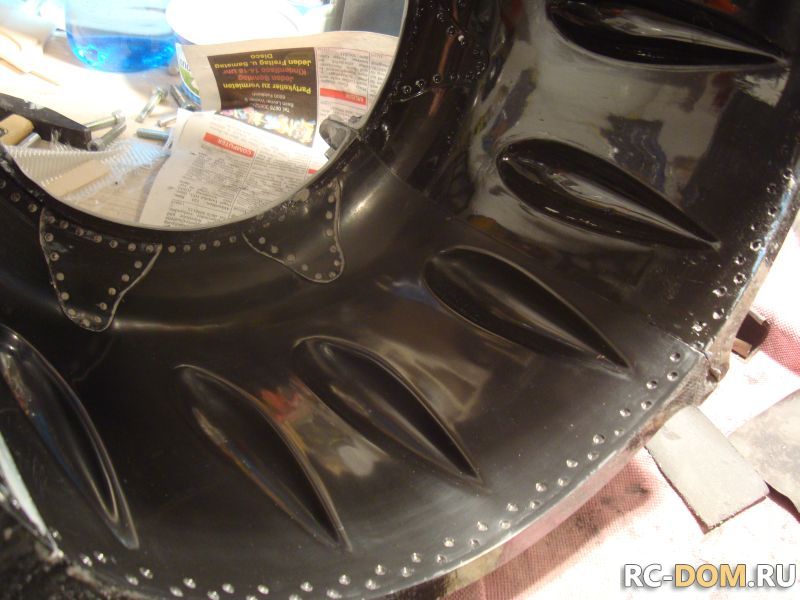

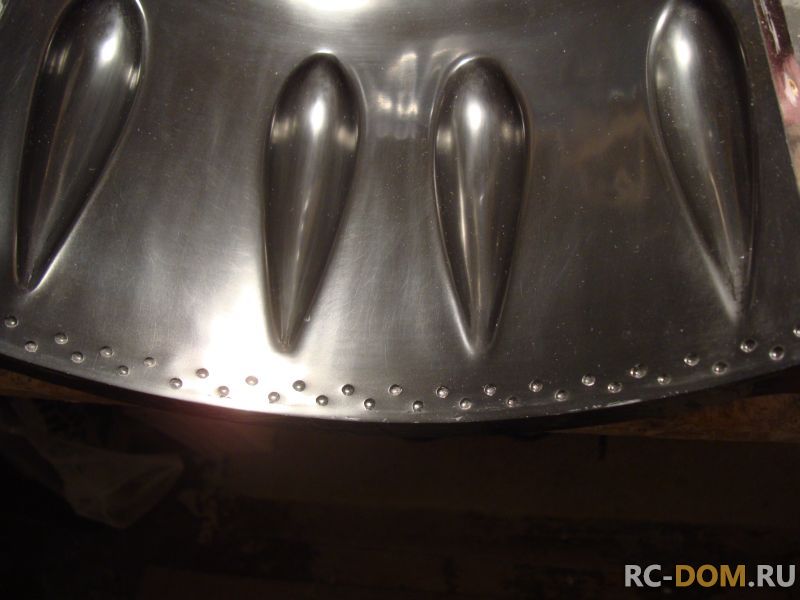

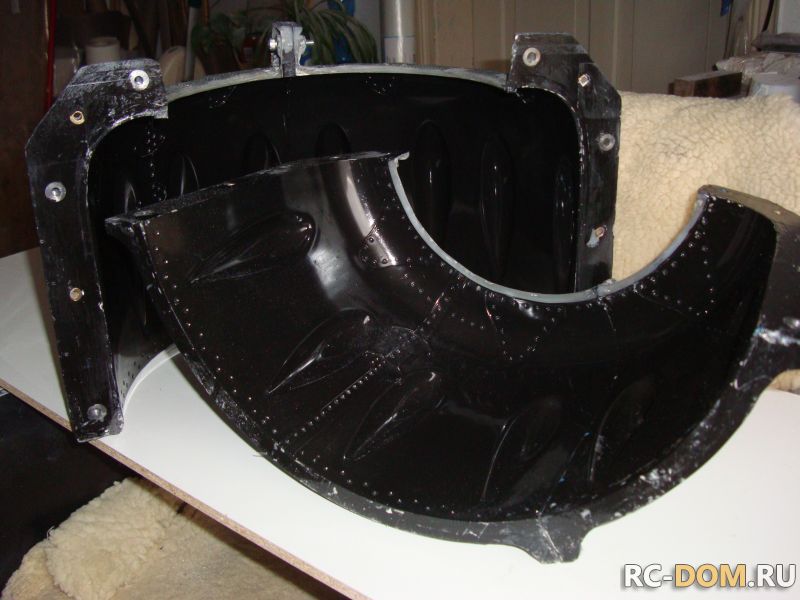

За эти удалось завершить работу с формой капота. Потихоньку, с перерывами... Был обработан полностью весь периметр. Всё получилось достаточно хорошо и не требует дальнейшей доработки. Вот так сейчас выглядит эта форма.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Теперь сделаю пробную выклейку, чтобы "обкатать" форму.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад

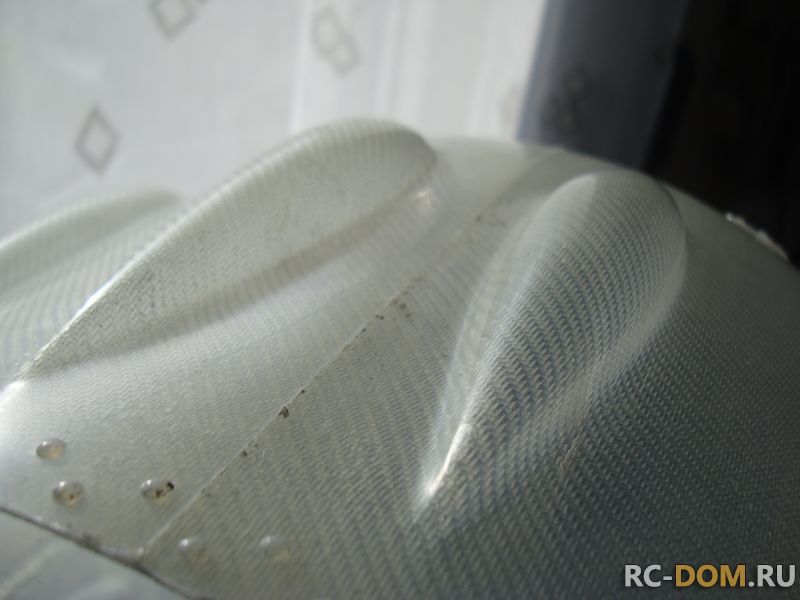

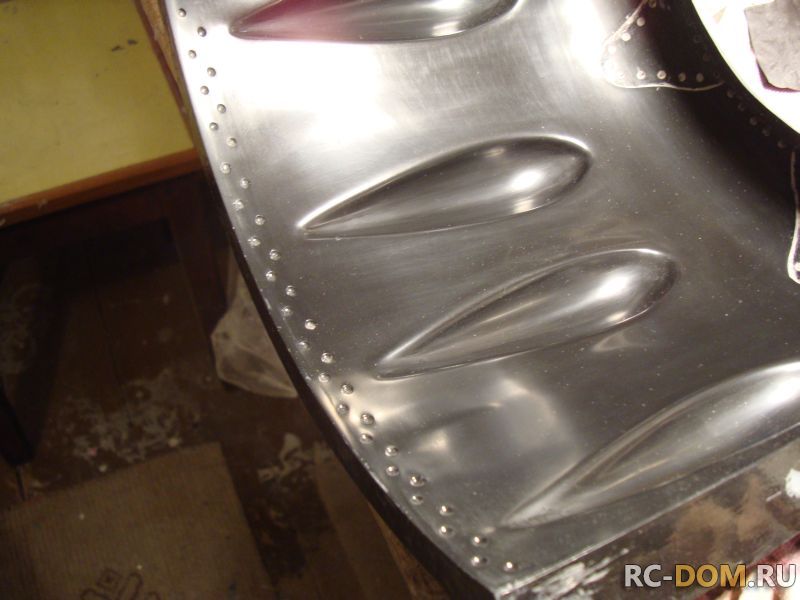

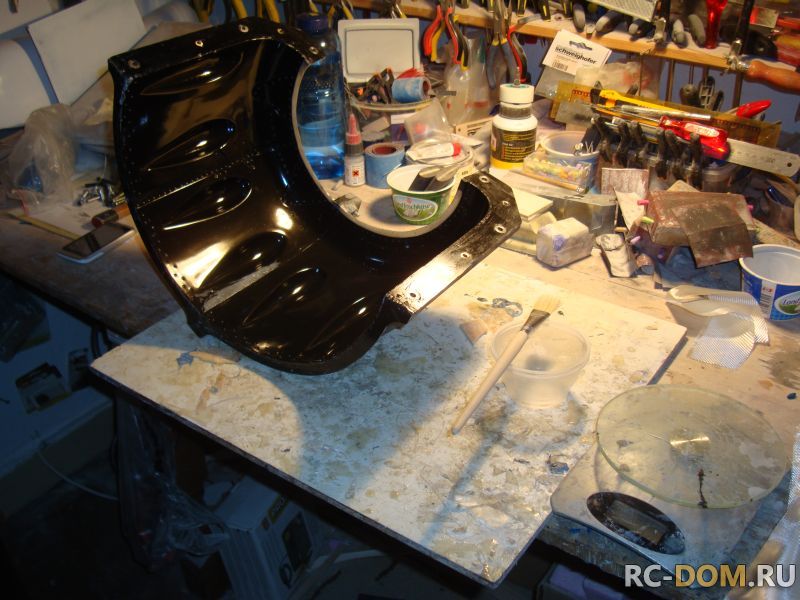

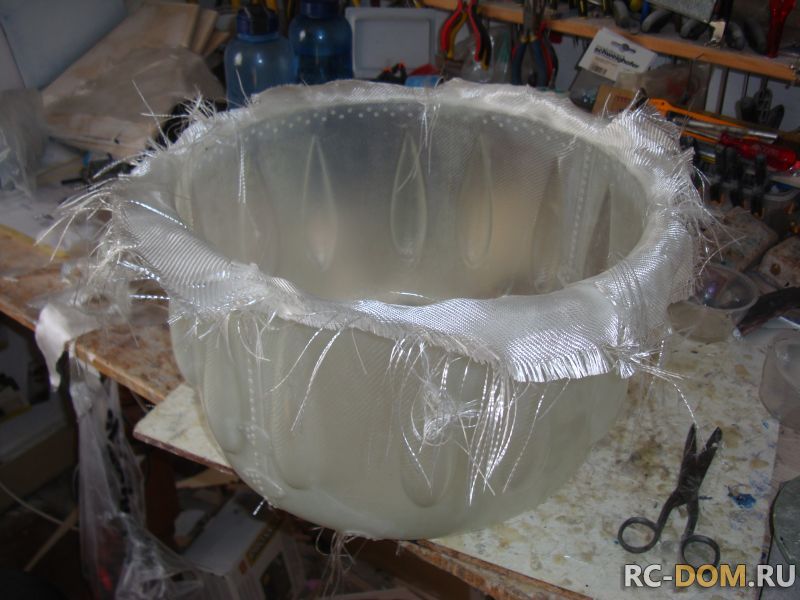

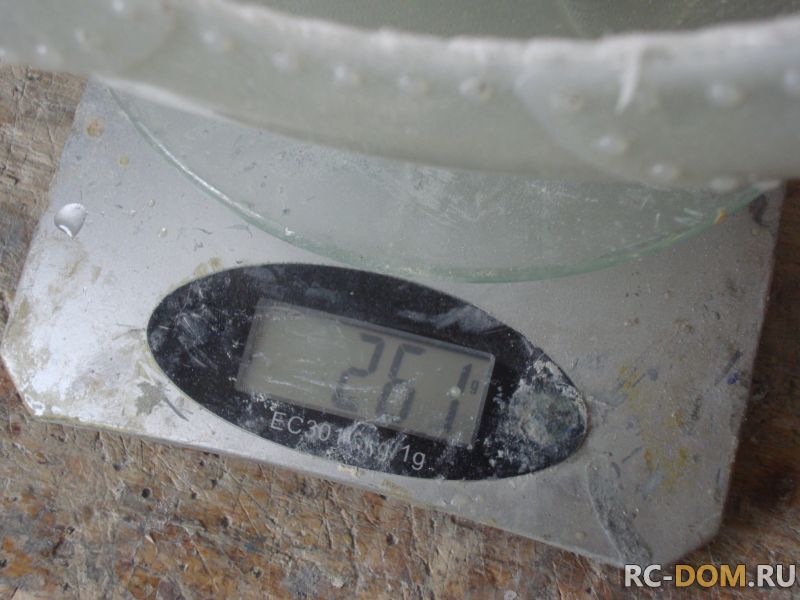

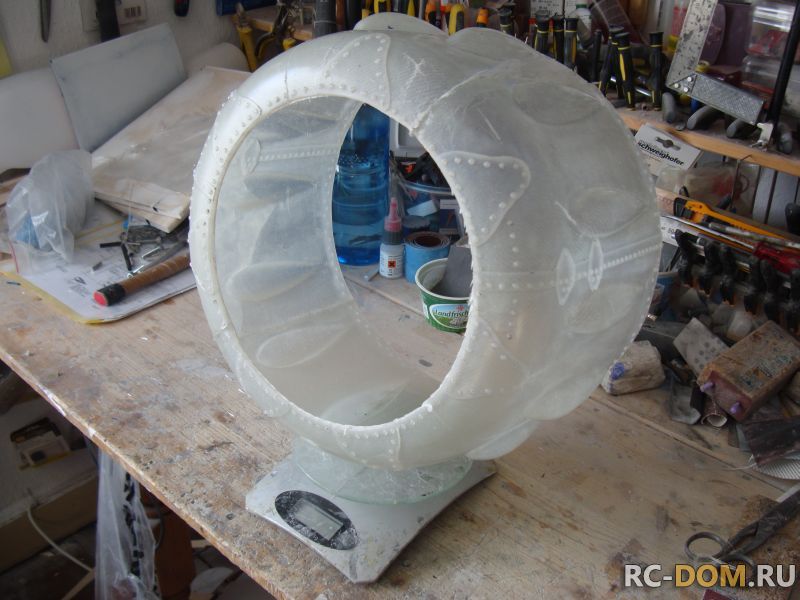

Несколько дней работы , наконец дали свои плоды. Был отформован первый пробный капот. Он нужен для дальнейшей работы с моделью. Именно по нему будут сделаны крепёжные кронштейны - 5штук по периметру. Их позже также будет необходимо подогнать к фюзеляжу и отформовать для них посадочные места. Ну, а пока только капот..
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Обтекатель колеса будет завтра готов...
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
2 дня назад
Альберт Куликов:
Был отформован первый пробный капот.
Альберт, сколько слоев и какой ткани ты использовал?
Хороший вес при таких размерах.
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1378 дней назад
Привет Андрей! На капоте один слой, первый, 49гр, потом пара слоёв 0,163гр. Его можно сделать лёгче позже. Это первый всегда немного тяжелее, он должен вытянуть с поверхности формы всё "ненужное".
Сегодня глянь на ПайПал...
Посетитель
Гриценко Сергей
Сообщений: 63
Новороссийск
937 дней назад
А как стеклоткань запыхывается в выемки-заклепки, или там просто чистая эпоксидка.
Редактировалось: 1 раз (Последний: 9 февраля 2014 в 14:35)
|
Перейти на форум:
Быстрый ответ
У вас нет прав, чтобы писать на форуме.
