Проектирование самолета F3A. Проба пера.

Разработка самолета класса F3A.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Петр Смолин:
После критического пересмотра проекта, было принято решение перепроектировать фюзеляж. Хвостовая часть получила поджатие, увеличена высота киля.

Вот, какой он будет "HUNTER"

F3A 15-02-2013.PDF
Редактировалось: 1 раз (Последний: 16 февраля 2013 в 19:28)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Петр Смолин
Сообщений: 67
Орехово-Зуево
45 дней назад
Немного о геометрии модели:
размах крыла - 1920 мм
длина (без кока) - 1875 мм
S крыла 60 дм 2
S стабилизатора 17,6 дм2
Теперь о самом спорном, прошу сразу не убивать, о выбранном профиле крыла:
корневой NACA64А-010
концевой NACA64-012А
профиль стабилизатора NACA64-012А
Редактировалось: 1 раз (Последний: 16 февраля 2013 в 21:08)
Посетитель
Алексей Сухов
Сообщений: 33
Москва
984 дня назад
Андрей Мирошин:
Вот, какой он будет "HUNTER"

Андрей постоянно заглядываю в данную тему.
Как проект- продвигается?
Посетитель
Никита Синчинов
Награда
Сообщений: 160
Орехово-Зуево
1204 дня назад
Алексей Сухов:
Андрей постоянно заглядываю в данную тему.
Как проект- продвигается?
Да.И где собираетесь делать?
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Алексей Сухов:
Как проект- продвигается?
Проект продвигается медленно но уверенно...
Все действия происходят в свободное от основной работы время.
Сделан полностью болван фюза. (это одна из самых трудоемких и объемных деталей)
Вообщем процесс идет (скоро добавлю фоток)
Никита Синчинов:
Да.И где собираетесь делать?
Уже делаем...В мастерской у товарища...
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Никита Синчинов
Награда
Сообщений: 160
Орехово-Зуево
1204 дня назад
а летать когда будет?
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Никита Синчинов:
а летать когда будет?

Летать будет летом... joke
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Чуть, чуть фото...скажем для "затравки".

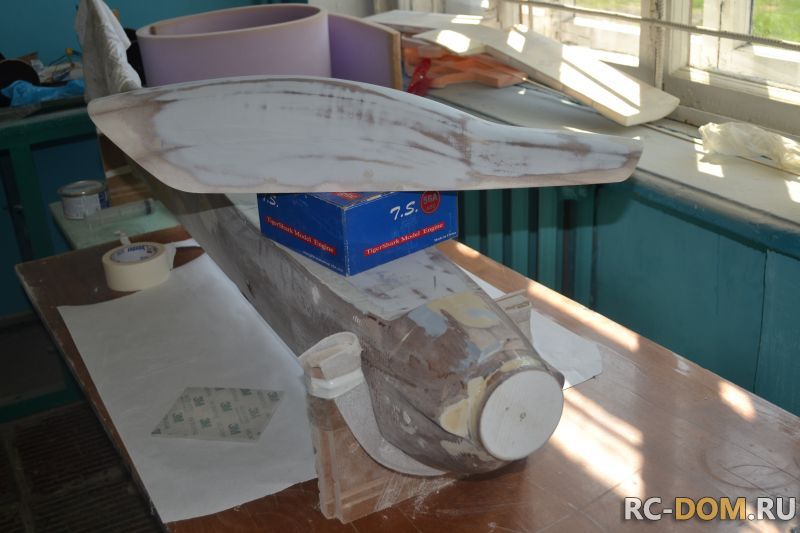

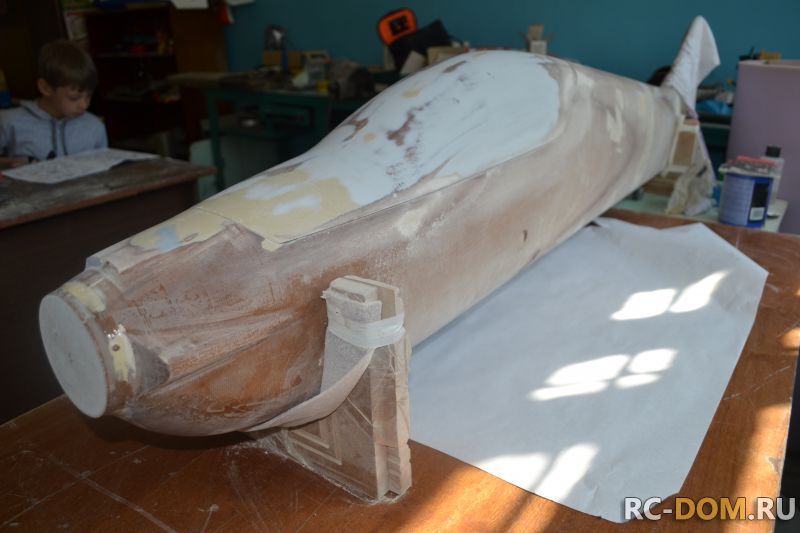

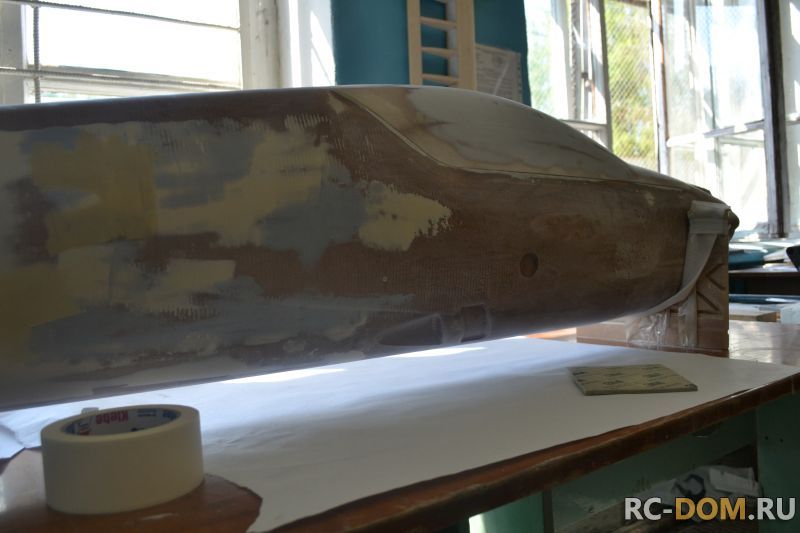

Воплощение фюзеляжа в жизнь...Мастер модель. Матриал МДФ - переклей из 30 мм.
Продолжение следует. joke
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 3 раза (Последний: 12 мая 2013 в 13:03)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1801 день назад

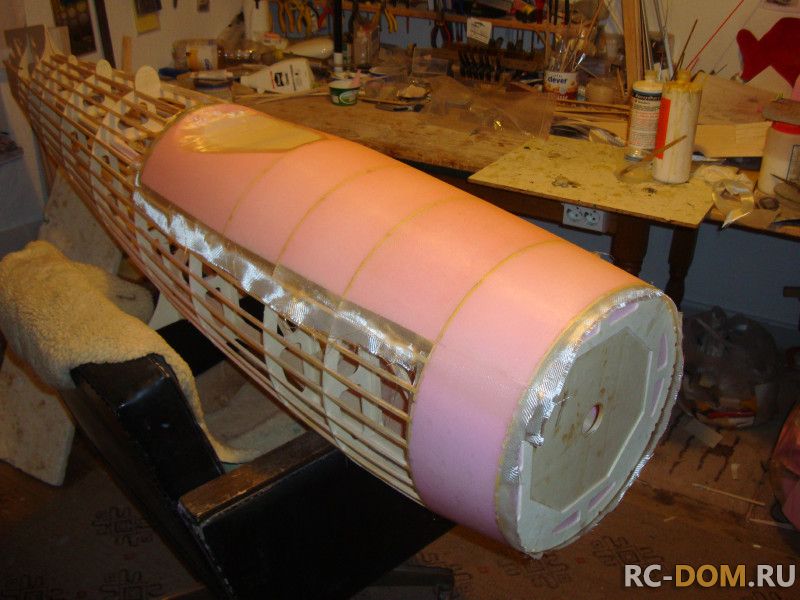

Андрей, а ты мастер-модель фрезеровал на станочке или ручками, ручками?? Кончно отфрезеровать намного проще, но не всегда дёшево... Я как-то привык сам делать эти вещи. На мой взгляд гораздо проще вырезать мастер-модель из куска плотного, но лёгкообрабатываемого блока пенопласта. У нас такой применяют для облицовки и утепления фундаментов. Он прекрасновышкуривается и обклеивается стеклом в три слоя. Потом вышкуривай и полируй, всё , что хочешь.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 3 раза (Последний: 13 мая 2013 в 10:35)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Альберт Куликов:
Андрей, а ты мастер-модель фрезеровал на станочке или ручками, ручками?? Кончно отфрезеровать намного проще, но не всегда дёшево...
Данная модель фрезеровалась на станке. Но т.к материал МДФ и делалась обработка скажем не совсем "чистовой"- поэтому дальше ручками, ручками ...
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Так как основная работа не дает особо разбежаться...
Проек медленно, но уверенно набирает обороты. Летать будем как и обещал - ЛЕТОМ.
Огромное спасибо Дим Димычу (Дмитрию Кондрашову) за оказанную помощь в покраске мастер модели.
""

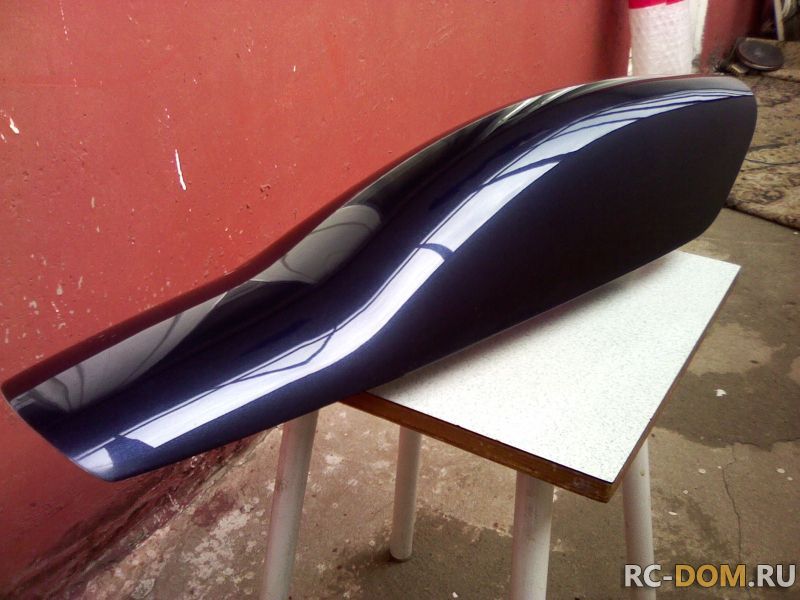

Вот такая красота!!! (а точнее часть.....)
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 28 июня 2013 в 11:37)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Администратор
Роман Мирошин
Награда
Сообщений: 303
Орехово-Зуево
269 дней назад
Вот такая красота!!! (а точнее часть.....)
и правда красота, жду с нетерпением фоток покрашенного фюза.
Редактировалось: 2 раза (Последний: 28 мая 2013 в 19:41)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Роман Мирошин:
жду с нетерпением фоток покрашенного фюза.

Будет однозначно уже Крашеный и формованный в матрице. ( готовая модель...)
Редактировалось: 1 раз (Последний: 28 мая 2013 в 19:48)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1801 день назад
Послушай, Андрей, хоть пару фоток процесса положил-бы...Ну, интересно ведь...правда.
Затравил душу и ....ну, пропал вообщем. Я так понимаю, что мне придётся тоже такую модельку для сына смастерить. потому я и есть самое заинтересованное лицо!
Посетитель
Александр Николаевич
Сообщений: 58
Электросталь
1958 дней назад
Ещё и я заинтересованное лицо. Жду с нетерпением продолжения... hoho
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Приветствую Всех!!!
Коллеги все будет...фото и т.д.
Но не хватает у меня времени чтобы ускорить данный процесс ...(неделя основной работы - остаются только выходные...)
Не получается все и сразу... Изготовление только одного болвана из МДФ - это еще тот гемор. (Больше с данным материалом при таком объеме дел иметь не буду sad )
Да и по материальным затратам "выплывает " не слабо.
Поэтому потерпите чуть чуть. Модель "HUNTER" обязательно полетит в этом летнем сезоне.
Спасибо за " заинтересованные лица"

С уважением, Андрей.
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Основная работа не дает основательно заниматься данным проектом.

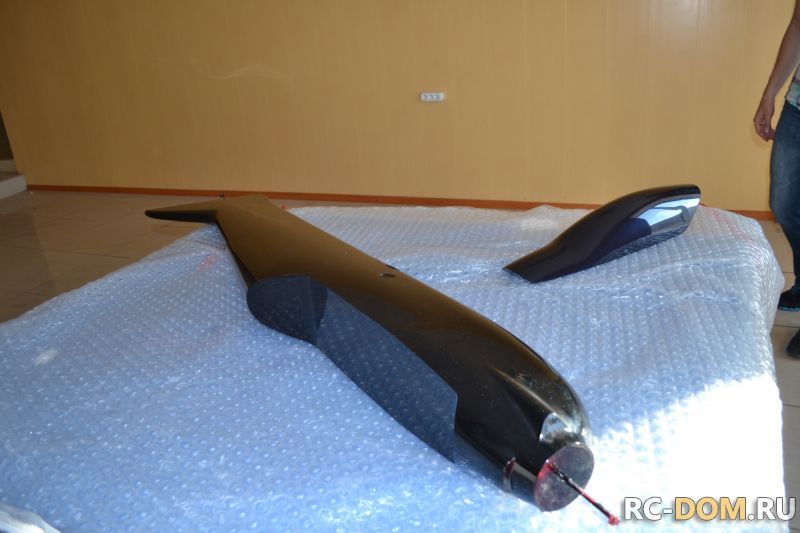

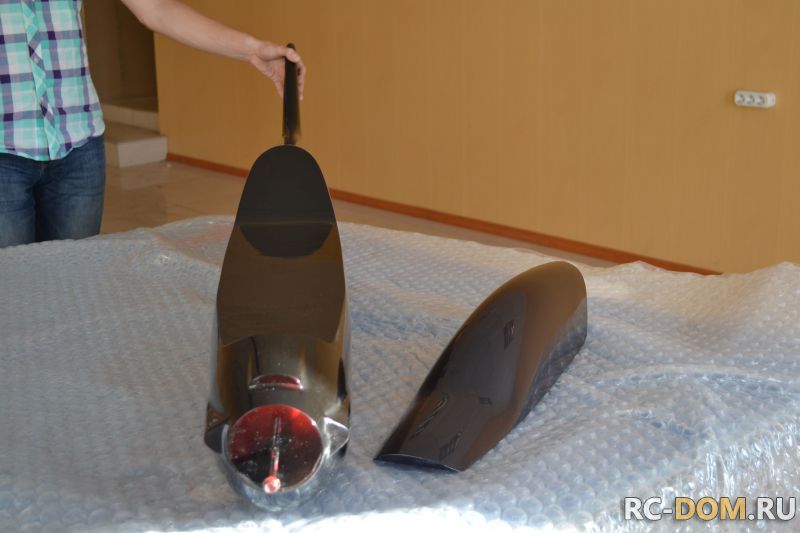

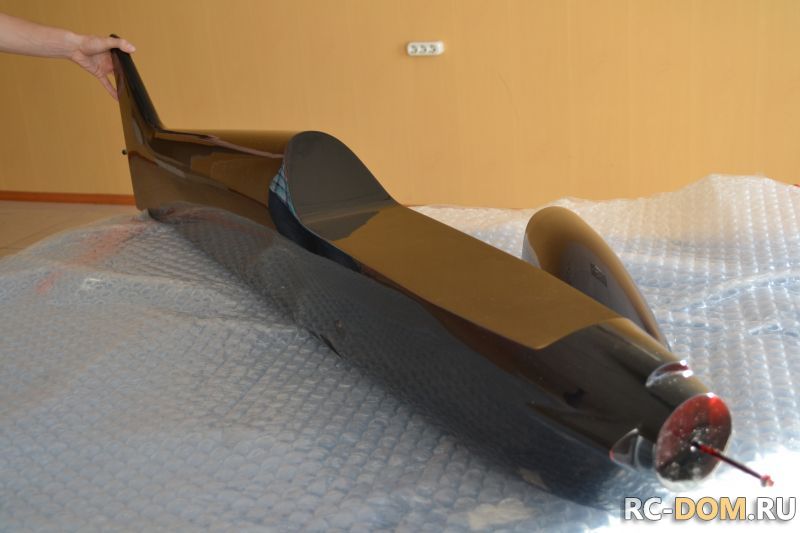

Для того чтобы отработать "рабочий" вариант крыла (для мастер модели) в настоящее время изготовлено в наборном варианте... ( две пары консолей с разными профилями, стабилизатор).Руль поворота уже форманул композитный. Сделал "тапки"... В командировке заниматься композитами просто нет возможности.
Фюз, фонарь и рудер на первой модели будут композит, а все остальное - наборным.
Фото всего процесса с описанием будет позже...

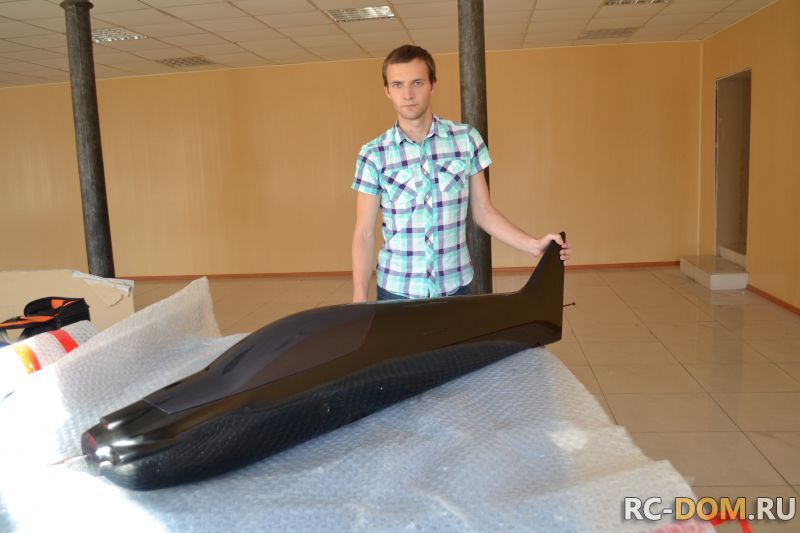

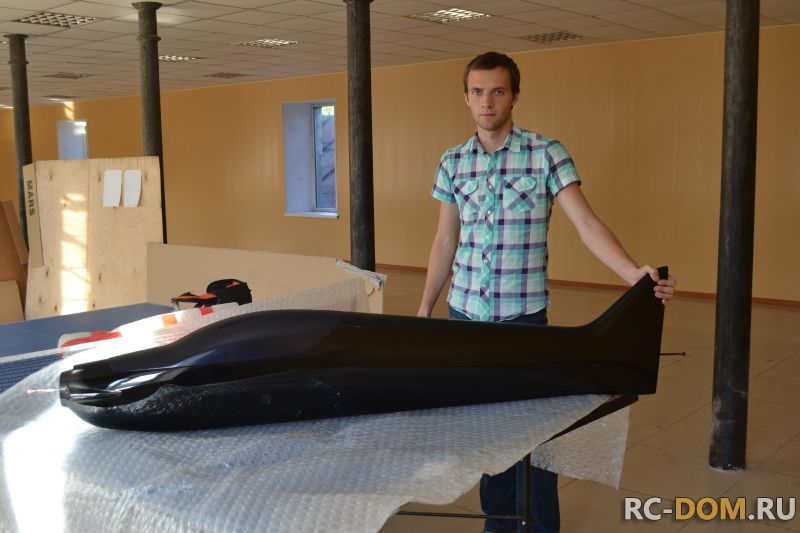

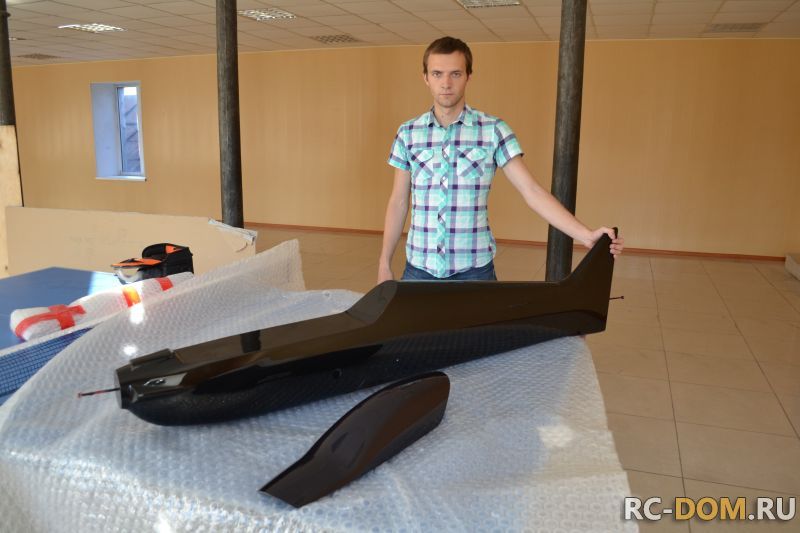

А сейчас добавлю еще чуть чуть фото...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 3 раза (Последний: 4 августа 2013 в 22:14)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Александр Фокин
Сообщений: 79
Москва
648 дней назад
Андрей Barbel:
А сейчас добавлю еще чуть чуть фото...
КРАСОТА. smile
Посетитель
Петр Смолин
Сообщений: 67
Орехово-Зуево
45 дней назад
Андрюха, КРАСОТА! Приятно видеть когда твои мысли превращаются в красивый самолет.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
92 дня назад
Петр Смолин:
Приятно видеть когда твои мысли превращаются в красивый самолет.
Петь реально получается красивый самолет, а красивая модель должна (даже обязана) хорошо полететь. smile
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
