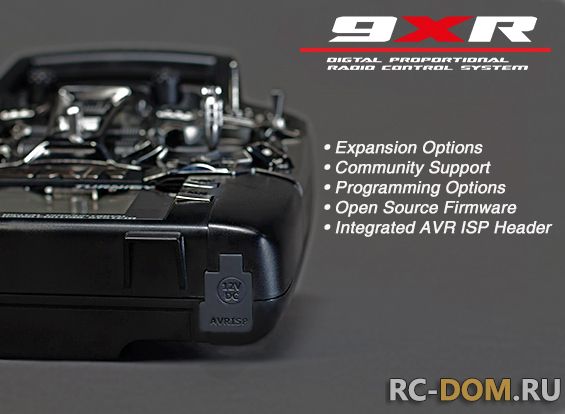

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Популярная "9-ка" от фирмы Turnigy получила свое продолжение в новой 9XR. Радикально новое – дизайн корпуса передатчика со встроенной внутрь антенной - его немного осовременили под последние тенденции моды на данные изделия. Остальные изменения косвенные, так как самодельщики давно нечто подобное реализовали самостоятельно: встроенная подсветка дисплея; встроенный AVR ISP интерфейс для перепрошивки передатчика; 2 типа тренерских разъемов – JR и Futaba; джойстики теперь реализованы на подшипниках. По желанию, можно придать передатчику индивидуальный вид установив одну из цветных сменных лицевых панелей. Передатчик, как и его предшественник, модулированный – так что можно устанавливать любой доступный для Вас ВЧ модель с разъемами под JR-формфактор. Судя по заявленной цене 50$, данную аппаратуру ждет такой же успех как и 9X.
""

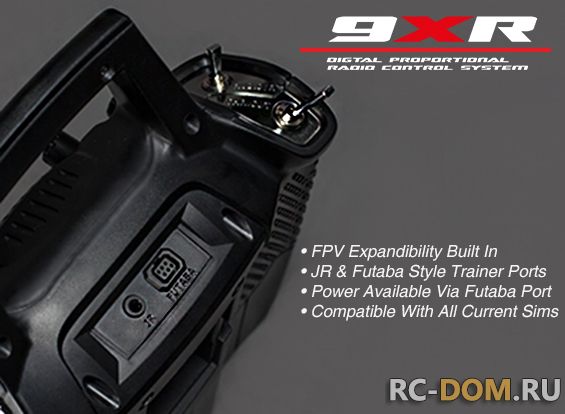

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""

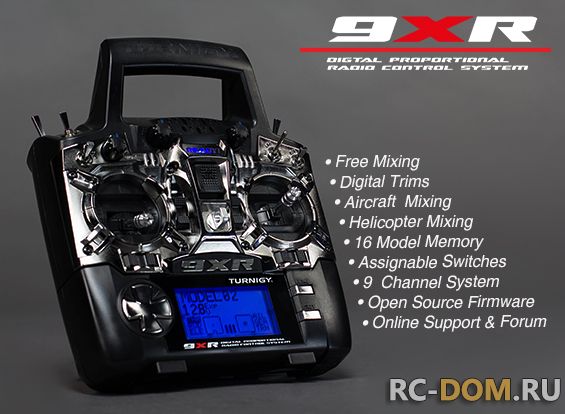

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""

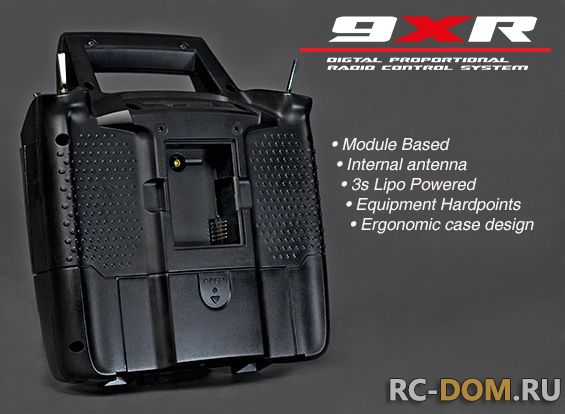

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Официальный сайт
Инструкция производителя
Редактировалось: 1 раз (Последний: 10 мая 2013 в 17:58)
Администратор
Роман Мирошин
Награда
Сообщений: 303
Орехово-Зуево
61 день назад
Технические характеристики Turnigy 9XR:
Каналы управления: 8 аналоговых каналов (PPM) или 9 цифровых (PCM)
Экран: ЖК 128*64 с подсветкой
Поддерживаемые модели: авиа/вертолеты/планеры (стандартные настройки)
Память: 16 моделей
Раскладка стиков управления (mode): 1, 2, 3, 4
Тип энкодера: ppm/pcm (аналоговый/цифровой)
Разъем подключения сменного модуля: совместимый с JR
Тренерский разъем (подключение к симулятору): есть (JR и Futaba)
Размер аккумуляторного отсека: 112 x 44 x 27 мм
Вес передатчика с модулем и аккумулятором: ~723 грамма
Набор функций Turnigy 9XR:
• 8 аналоговых каналов (PPM) или 9 цифровых (PCM)
• плавное движение стиков управления за счет установленных подшипников скольжения (бронзовые втулки)
• регулируемая длина стиков управления
• цифровой триммер для основных плоскостей
• память на 16 различных радиоуправляемых моделей
• переназначение тумблеров через электронное меню
• широкие возможности микширования каналов
• построение графической кривой двойных расходов и экспонент на дисплее
• субтриммеры и регулировка хода
• закрылки и дифференциалы
• удержание увеличения оборотов двигателя («газа»)
• поддержка управления авиамоделями/вертолетами/планерами
• программирование по шаблону, исходя из типа управляемой модели
• поддержка Mode1, Mode2, Mode3, Mode4 раскладки стиков управления
• ЖК дисплей со встроенной подсветкой, разрешением 128 x 64 пикселя
• встроенный порт для подключения к другому передатчику (режим Тренер-Ученик) или авиасимулятору стандарта JR и Futaba
• управление посредством аналоговых и цифровых каналов
• поддержка сменных модулей передатчиков стандарта JR (Orx Dsm2, Orx Open LRS 433Mhz и т.д.)
• программируемый таймер
• предупреждение о низком напряжении батареи и зуммер
• поддержка 3-х баночных литий-полимерных аккумуляторов (рекомендуется)
• предустановленная прошивка 9XR Firmware
• наличие интерфейса AVR ISP
• внутренняя антенна 2.4Ггц
Turnigy 9XR продается без ВЧ модуля. Этот модуль, в текущий момент, необходимо приобретать отдельно. Впрочем, с передатчиком Turnigy 9x по началу было точно так же.
Выбор ВЧ модуля самостоятельно, позволяет использовать аппаратуру радиоуправления Turnigy 9XR с теми приемниками, которые у вас уже есть. Ниже я привожу список модулей, которые подойдут для Turnigy 9XR, а так же дополню комментариями (весьма субъективными). Фактически подходит любой модуль с маркировкой JR совместимый - это габариты самого ВЧ модуля и расположение разъема на корпусе.
OrangeRX DSMX/DSM2 2.4Ghz Совместим с приемниками Spektrum, позволяет полноценно использовать цифровые сервомашинки, есть легкие и дешевые приемники OrangeRX. Продается без приемника в комплекте.
FrSky DJT 2.4Ghz Часто используется любителями FPV полетов. Имеет увеличенный радиус действия (1.5-2 км). Комплектуется приемником.
FrSKY ACCST 2.4Ghz Отличается от предыдущего наличием телеметрии. Так же комплектуется приемником.
Assan X8 2.4GHz До появления FrSky считался дальнобойным. Комплектуется 2мя приемниками и конденсатором для сглаживания просадок напряжения.
Corona 2.4Ghz Не дорогой ВЧ модуль. Комплектуется приемником.
AV-TM002 Полный аналог модуля Turnigy 9X. Поставляется без приемника. В отличии от вышеперечисленных, менее помехозащищенный (основной признак - одна антенна на приемнике).
2.4Ghz SuperMicro Systems Для тех, кто любит зальные микромодели.
2.4Ghz 16ch RC и PPM Retransmitter v2 Дальнобойный модуль для FPV полетов с возможностью расширения до 16 каналов.
P.S Что выбрать? Решайте сами!
Редактировалось: 1 раз (Последний: 11 мая 2013 в 19:19)
Посетитель
Александр Калгин
100 сообщений на форуме
Сообщений: 121
Орехово-Зуево
10 дней назад
старая была как мне кажется удобнее.этой пользуюсь второй месяц.что могу сказать - косяков хватает.прошивка - урезанная ER9X и с небольшими добавлениями от хобби кинга.а в целом свою стоимость оправдывает. правда перешил на последнюю версию.
Редактировалось: 1 раз (Последний: 19 мая 2013 в 21:35)
Администратор
Роман Мирошин
Награда
Сообщений: 303
Орехово-Зуево
61 день назад
Привет всем может кому пригодится на русском не нашел
Посетитель
alexey p
100 сообщений на форуме
Сообщений: 102
96 дней назад
Вот ещё хочу добавить два видео обзора этой к аппаратуре на русском
Посетитель
Александр Калгин
100 сообщений на форуме
Сообщений: 121
Орехово-Зуево
10 дней назад
уже вышла новая версия
Редактировалось: 1 раз (Последний: 1 июля 2014 в 17:21)
Посетитель
alexey p
100 сообщений на форуме
Сообщений: 102
96 дней назад
Вот ещё видео к новой версии
|
