Фан-Флай SUPER FUNKY - это очень просто!

Пошаговая постройка
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад
Кажлый выбирает по себе..... и Футабу в том числе.Добавлено спустя 5 минутАндрей! Эскизы модели я послал тебе на почту...если хочешь можешь их выложить в теме.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Альберт Куликов:
Андрей! Эскизы модели я послал тебе на почту...если хочешь можешь их выложить в теме.
Выкладываю.Фан-Флай SUPER FUNKY
Завтра начну строить. По мотивам SUPER FUNKY. joke
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Администратор
Роман Мирошин
Награда
Сообщений: 303
Орехово-Зуево
2 дня назад
Завтра начну строить. По мотивам SUPER FUNKY.
под какой мотор планируешь строить?
Редактировалось: 1 раз (Последний: 26 мая 2013 в 00:36)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Вообщем процесс пошел... Почему по мотивам SUPER FUNKY.
Не хочу полностью повторять модель Альберта, возможно будут другие конструкторские решения.
Однозначно размах 1800 - правда с моторчиком пока не определился окончательно.
Все этапы строительства так-же будут отражены в данной теме. Да технология классическая, никаких ЧПУ.

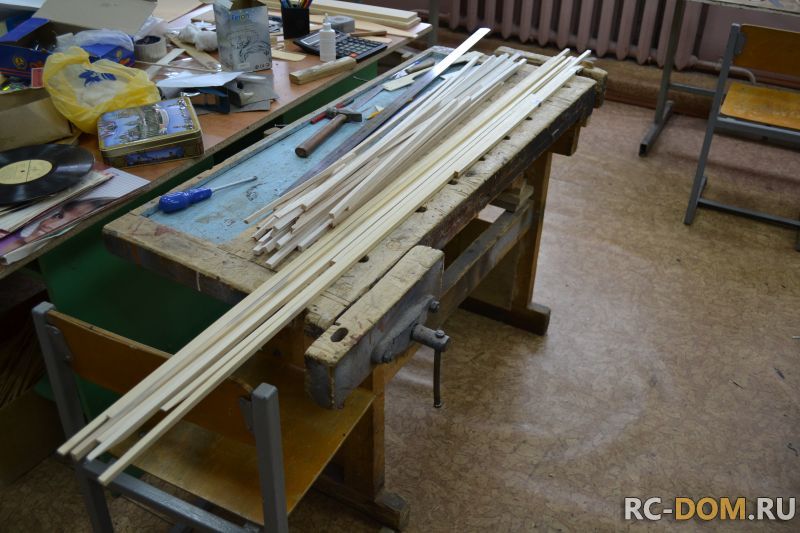

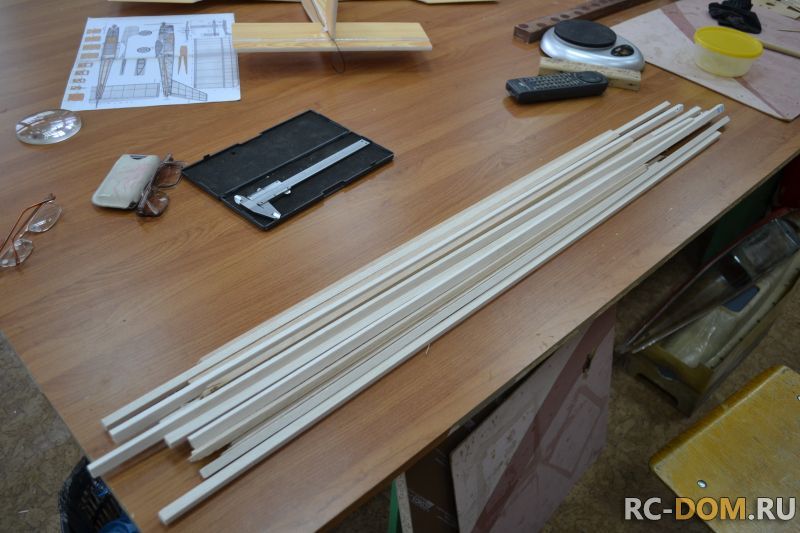

Итак поехали. Начнем с подготовки материала, а точнее с реек.
Напилил сосновых лонжеронов, бальзы и т.д.

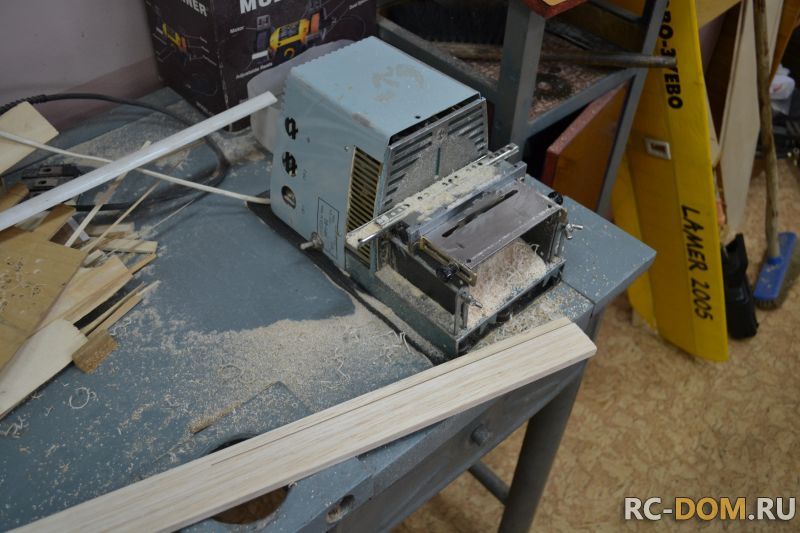

Старому , доброму помощнику "Очумелые ручки" пришлось сегодня попотеть.
Вообще все пилится быстро и без гемороя- начало положено.
Да- скорость строительства будет медленнее чем у Альберта (работа... и есть еще не законченные проекты).
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 6 раз (Последний: 26 мая 2013 в 19:52)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад
Привет Андрей!
Я очень рад, что ты начал строительство.. Лиха беда начало!! Создав такой аппарат ты получишь кучу положительных эмоций. С гарантией!!
Вариантов строительства может быть огромное колличество, ты прав. Сохрани плечи и (по желанию - профиль) размеры геометрии.

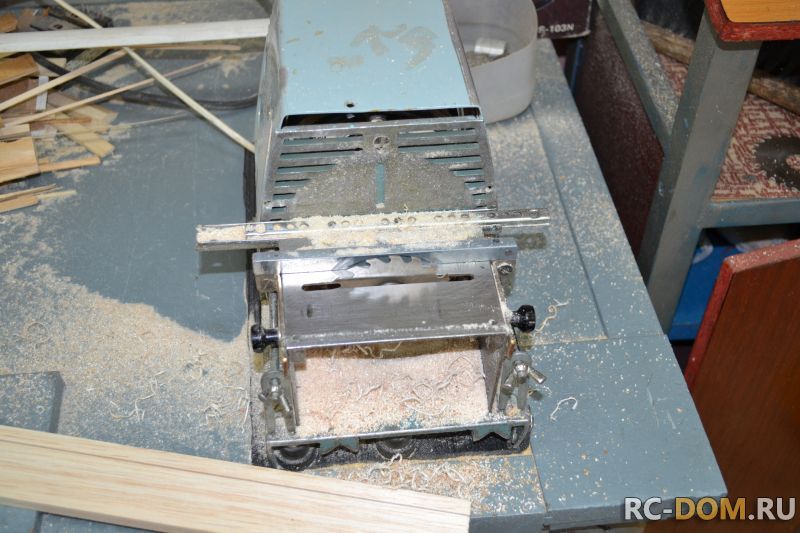

Гляжу у тебя хороший строгающий диск на пиле стоит.. Не подскажешь где такой поиметь? Толщина какая?
Редактировалось: 2 раза (Последний: 26 мая 2013 в 18:53)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Продолжим.
Удалось "вырвать" чуть чуть времени и поехало...
Быстро был сделан эскиз стабилизатора с рулями высоты.

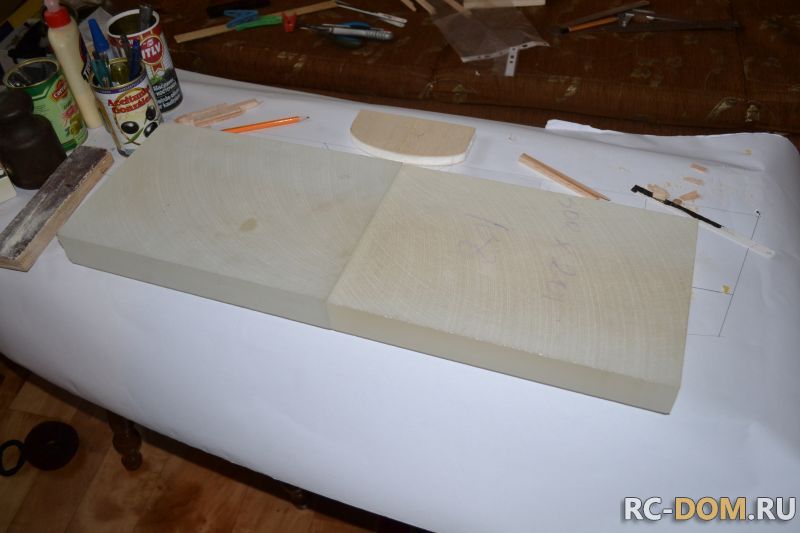

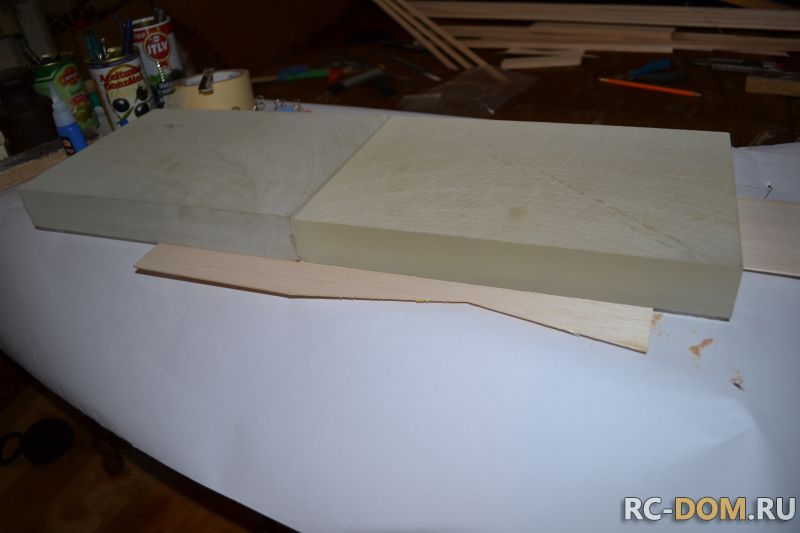

Достал свой импровизированный стапель.Я использую кусок фрезерованного стекла толщиной 40 мм.
Тяжелый зараза, но поверхность идеальная и никаких круток.

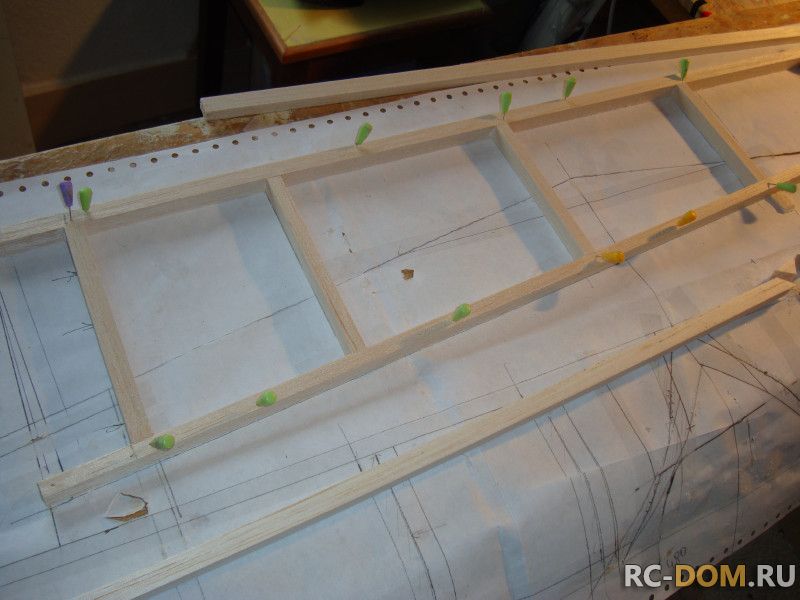

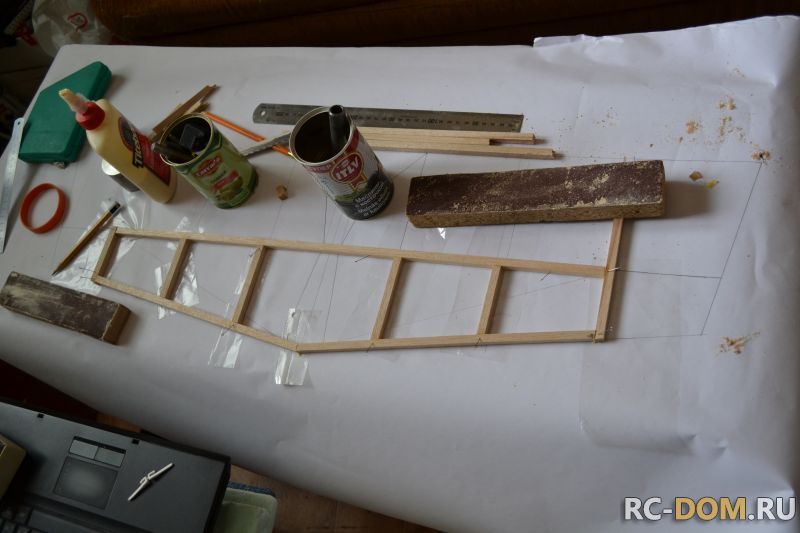

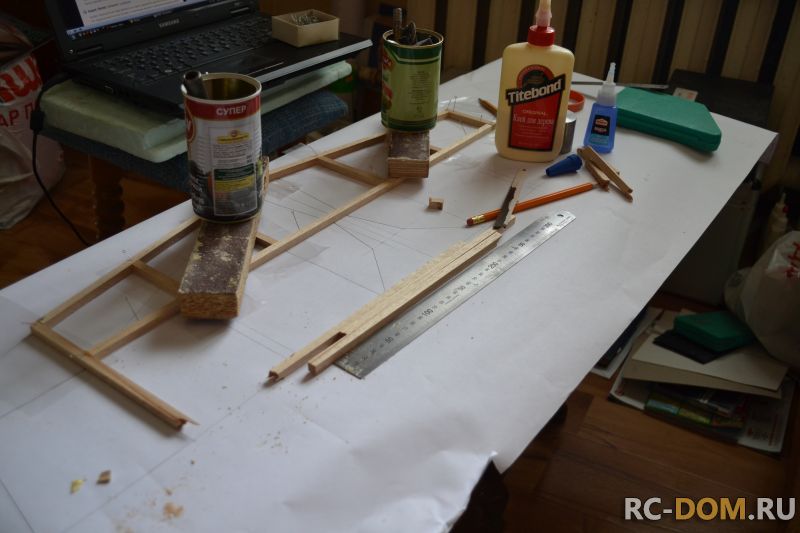

Начал я со стабилизатора. Силовая часть стабилизатора изготовления из бальзовой рейки 8х8мм. Это набор центроплана. Сам центроплан представляет собой реечную конструкцию, которая с обоих сторон обклеена плотной бальзой 2мм.

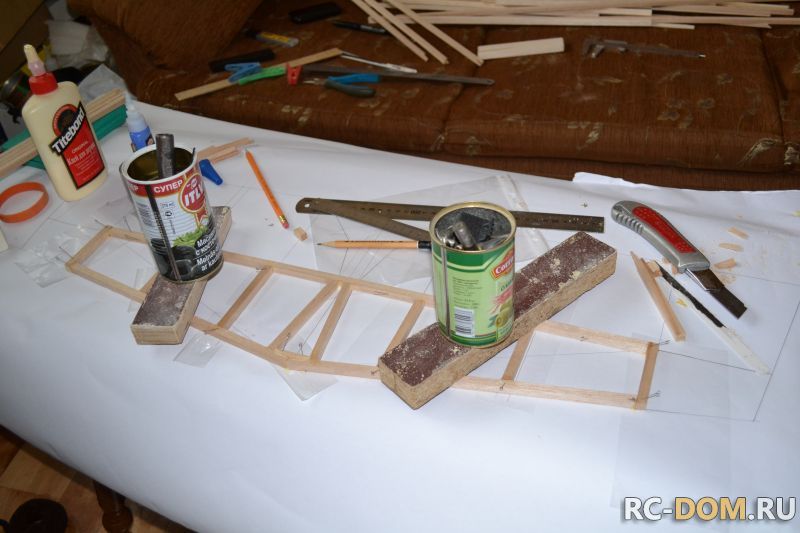

Быстренько раскидываем нарезанные рейки по эскизу и склеиваем. Я клею клеем Titebond- клеит качественно, легко контролировать по весу. Для увеличения ширины листа бальзы для зашивки я пользуюсь тем-же методом, что и Альберт. Только клею на Циакрин. Один раз прижал и готово.
Вообщем центроплан уже лежит под пресом и сохнет.В качестве грузов использую также фрезерованное стекло 40 мм
Пару кусков как раз...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 5 раз (Последний: 26 мая 2013 в 18:58)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Альберт Куликов:
Гляжу у тебя хороший строгающий диск на пиле стоит.. Не подскажешь где такой поиметь? Толщина какая?

Это еще старые запасы... Спасибо Владимиру Дивнову.
Толщина реза около 1 мм. Режем именно бальзу. (он в 1 экземпляре)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад
Да, да Володя и мне когда-то такой давал, но всё осталось во время переезда....

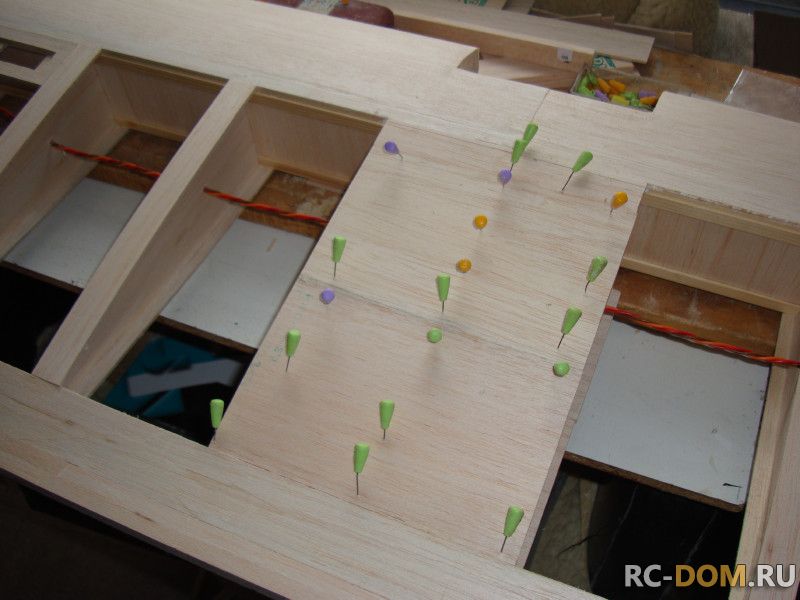

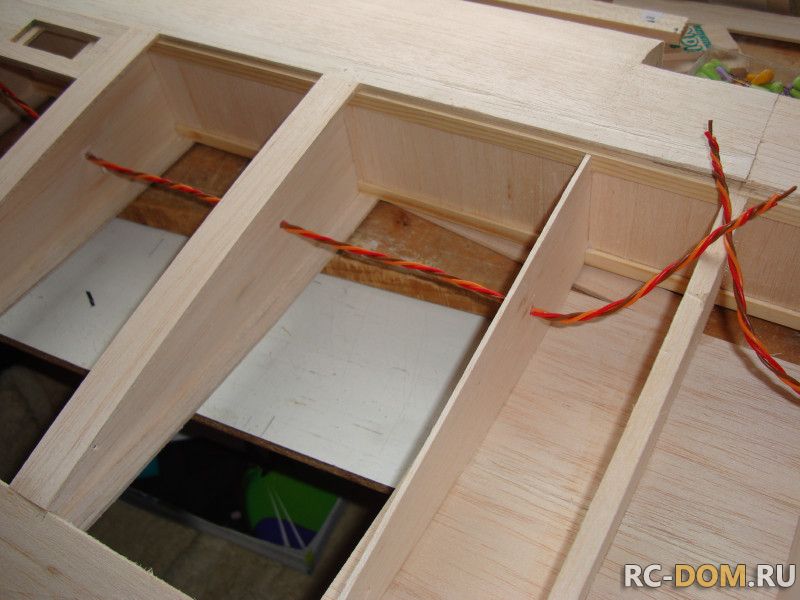

Итак мой проект продолжается... Я собирал в основном фюзеляж. Немного повозился с крылом. Вклеил провода для рулевых машинок и практически целиком зашил центроплан. Оставил только небольшое отверстие для крепления разъёма MPX (Мультиплекс).
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

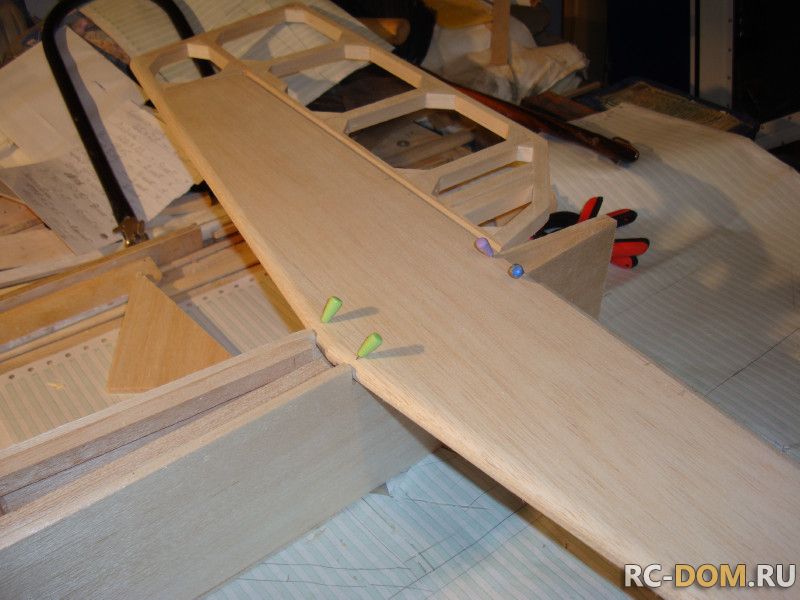

Теперь примерим стабилизатор и посмотрим на углы его установки относительно "нуля",таковым , в моём случае, является мой ровный стол. Это конечно предварительный контроль. Основной я сделаю вместе с укреплённым крылом.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

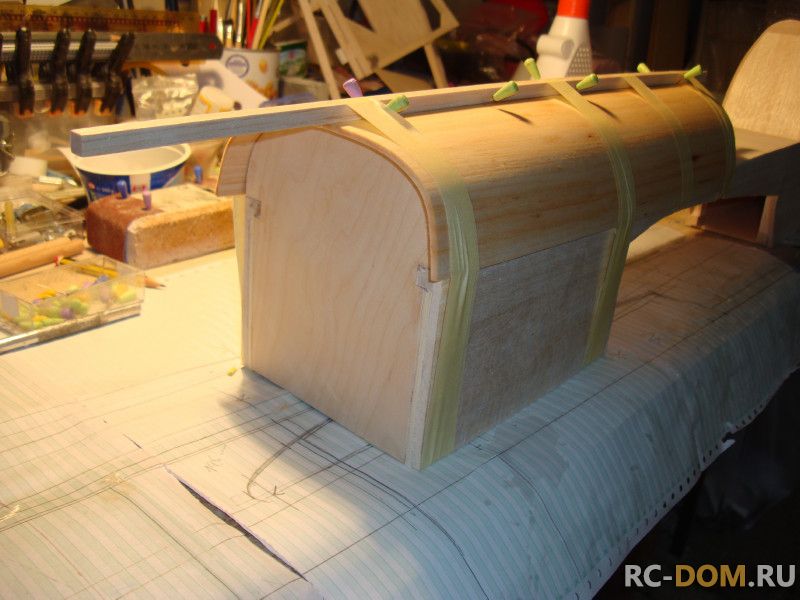

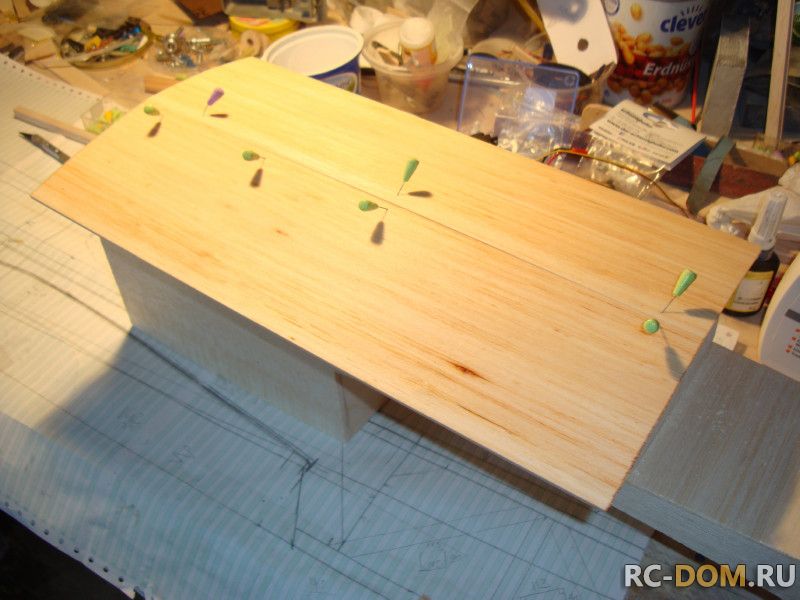

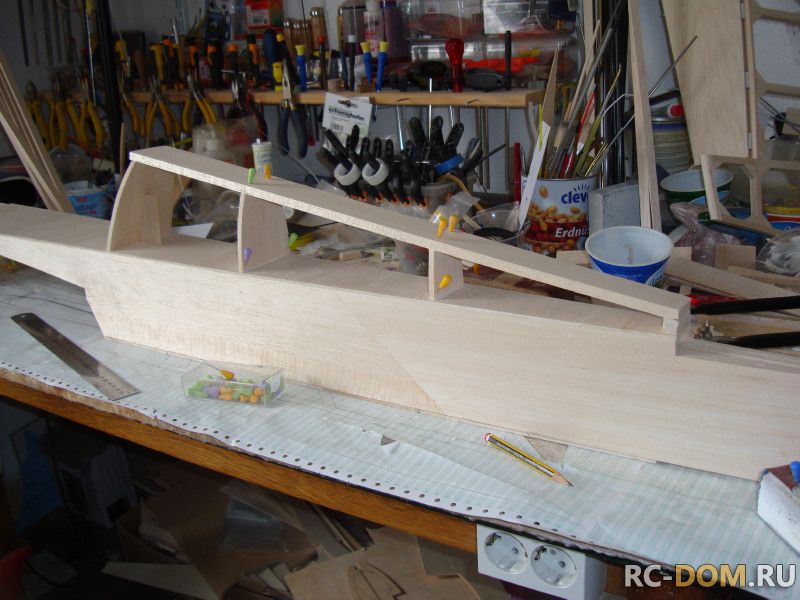

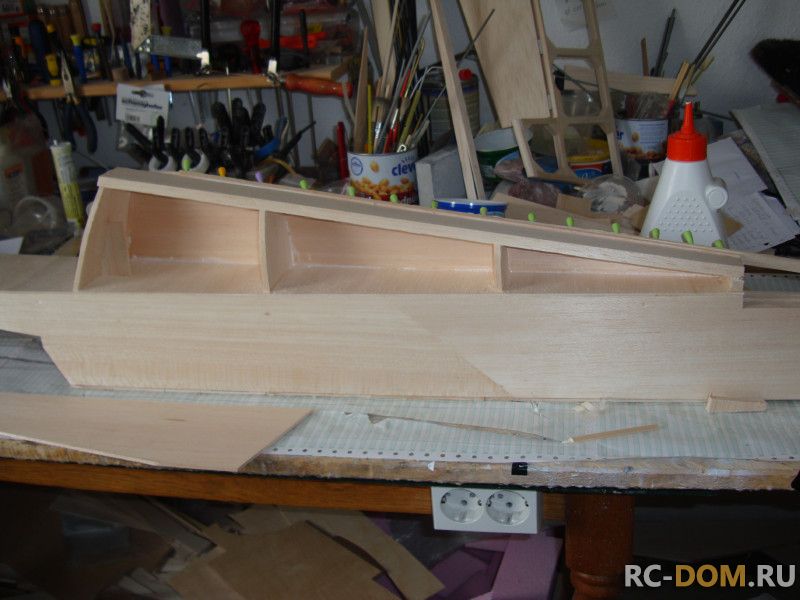

Самое время собирать гаргрот модели. Вырезаю несколько шпангоутов, вклеиваю их, а затем приклеиваю рейку из бальзы 8мм. К ней в последствии я приклею боковинки.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

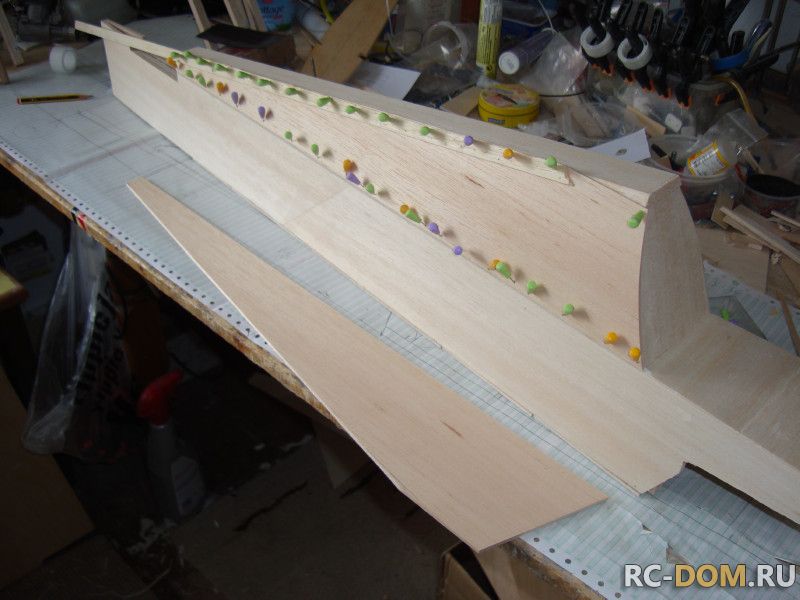

Приклеиваю боковинку с одной стороны.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Теперь с другой..
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

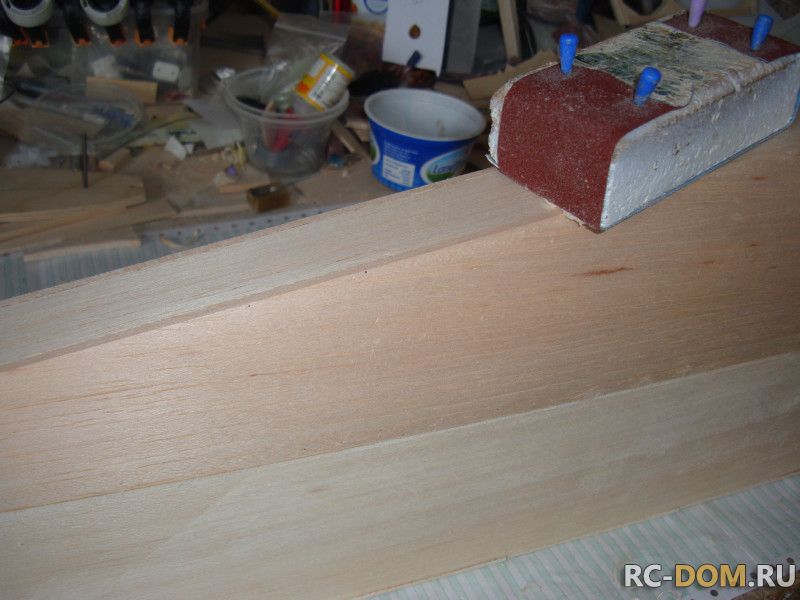

После высыхания прошкуриваю верхний шов, чтобы на ровную поверхность приклеить ещё кусок бальзы 8мм, который закроет шов и поможет мне получить полукруглую форму гаргрота.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

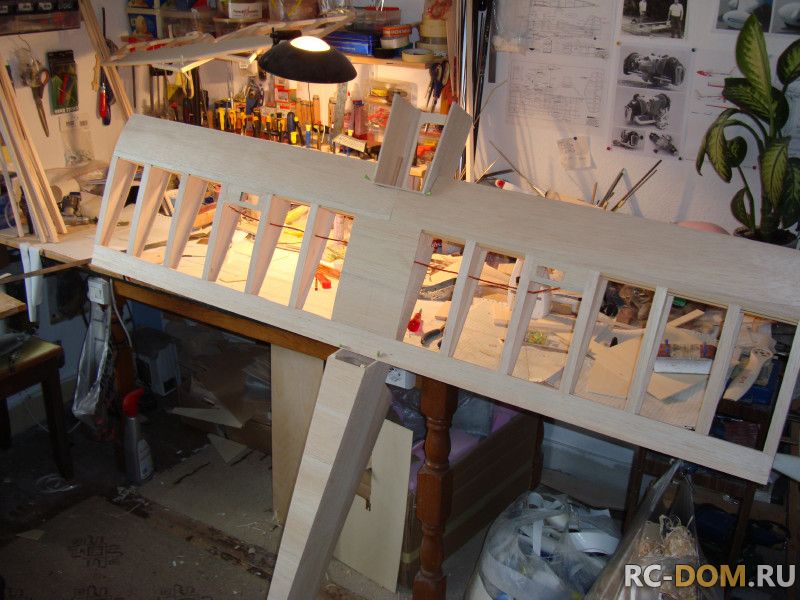

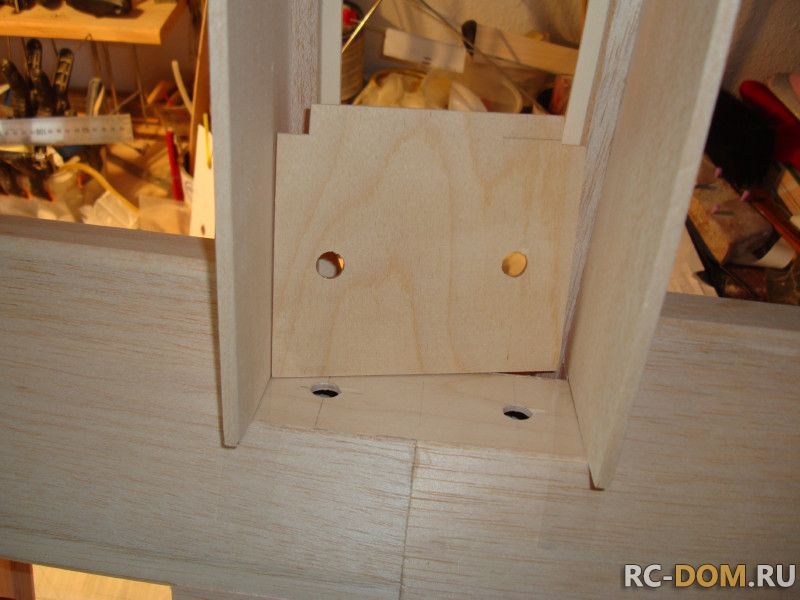

Стык крыла и фюзеляжа... Я в начале вырезал шпангоут, затем разметил и вырезал в нём отверстия под буковые штырьки диаметром 10мм. Вставил шпангоут на место с клеем и закрепил штырьками...Проверил геометрию - всё ровно получилось. И оставил до утра подсыхать..
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 2 раза (Последний: 26 мая 2013 в 22:55)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Альберт, а можно в данной теме выложить весовые характеристики модели по частям. (крыло, фюз и т.д)
Просто для информации, чтобы было с чем сравнивать.
Да и про двигатель DL-30. При его устаовке попадаешь в центровку? Не приходится догружать или наоборот...
Вообщем сколько в граммах можно вешать на "нос". У меня делема какой моторчик воткнуть...
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад
Завтра перевешу все детали. Когда я собирал первый такой самолёт, то сразу продумывал вопрос с центровкой. При применении мотора DLE 30 ты попадаешь аккурат куда надо процентов на 28-30. Лучше иметь 32%. С такой центровкой можно уже любые 3Д фигуры выполнить. Мы пробовали сделать 35%...сложно уже летать.
У меня в носу модели только серво газа, сама зажигалка и аккумулятор 5000мАh. Он у меня один на зажигание и серва. Сейчас много типов компактных аккумулятор такого объёма.
Догружать нос тебе придётся, если будет тяжёлый хвост. В моём случае хвост был очень лёгким и я установил туда серво руля направления с тросами. 54 гр. на таком большом плече быстренько восстановили баланс...
Сейчас на хвостике у меня ещё пара грузов по 10гр. Мы экспериментируем с центровкой, подбираем оптимальную.
Самолёт в эксплуатации уже почти месяц и никаких отрицательных тенденций у него не выявлено. Есть ньюансы с настройками диффиренциального управления элеронами, микшеры для прямого и обратного хариера, флапероны тоже подключаем, посадка в нормальном режиме и при помощи функции айербрейк, совмещаем элероны с работой рулей высоты и т.д. Но, я думаю, это всё индивидуальные настройки под конкретного пилота. Если интересно будет , то я сниму видео и можем побеседовать и обсудить все эти вопросы по настройкам.
Редактировалось: 3 раза (Последний: 26 мая 2013 в 23:53)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Продолжим.

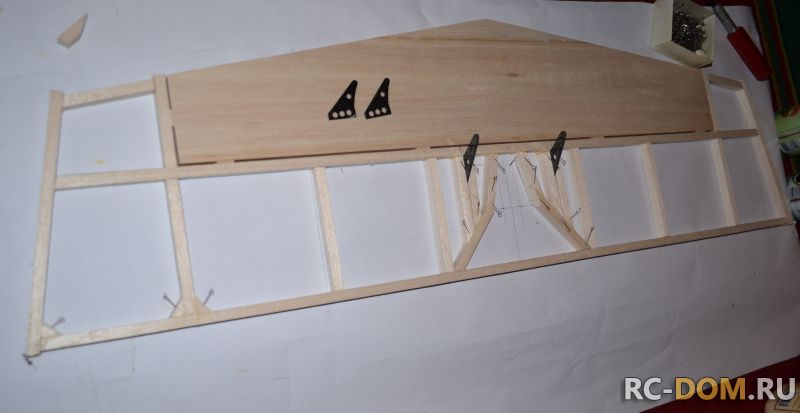

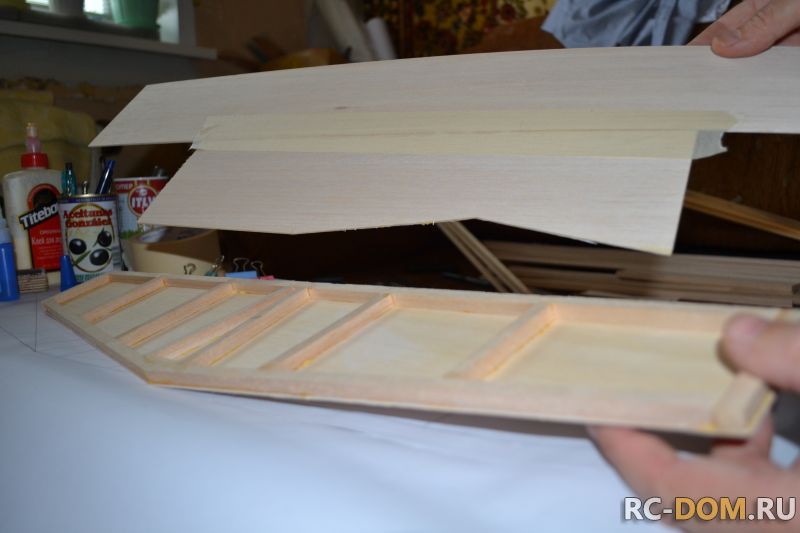

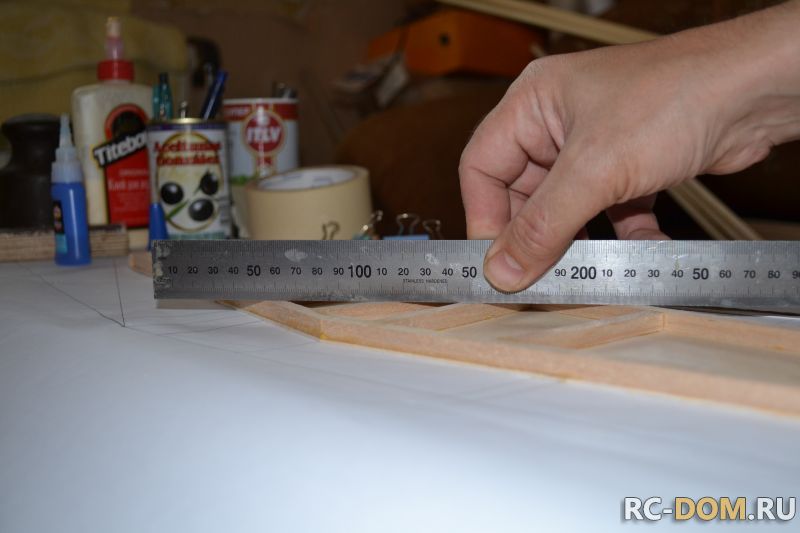

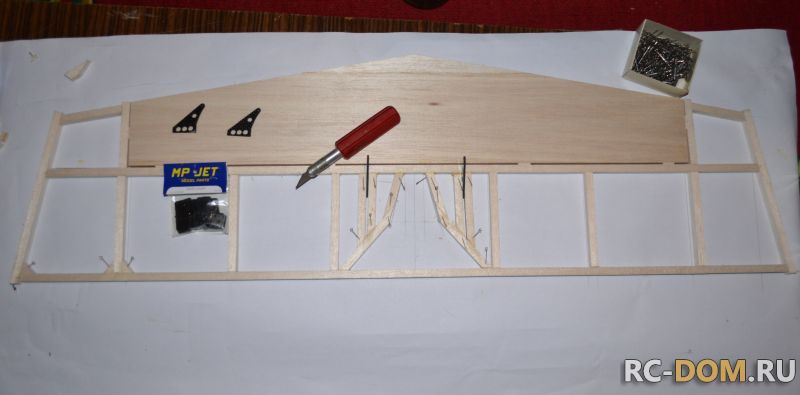

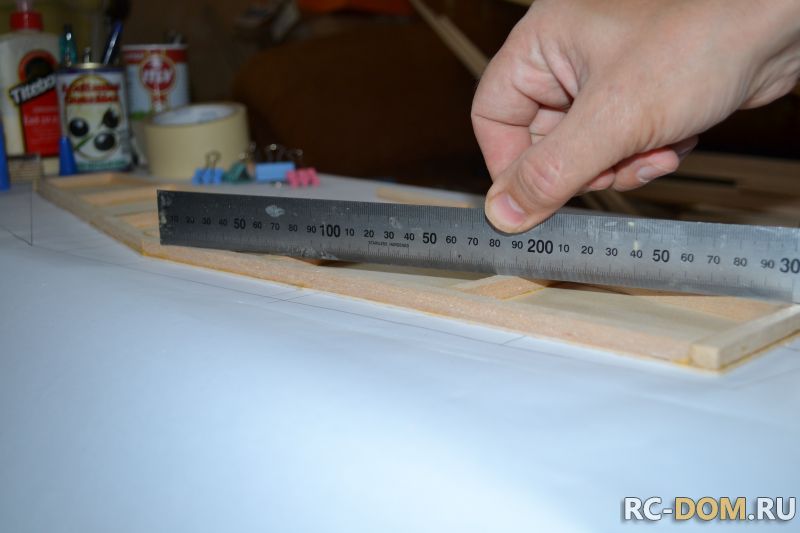

Центроплан стабилизатора склеился. Поверхности сопряжения рулей высоты обработаны и по всему периметру приклеины небольшие кусочки бальзы 2х10х10 для создания зазора необходимого для нормальной работы руля.
Режем бальзовые рейки и собираем рулевые поверхности. Острый нож, ножовочное полотно по металлу, шкурка- вот весь набор инструментов который я использую. Около 1.5 часа потраченного времени и вот что получилось.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

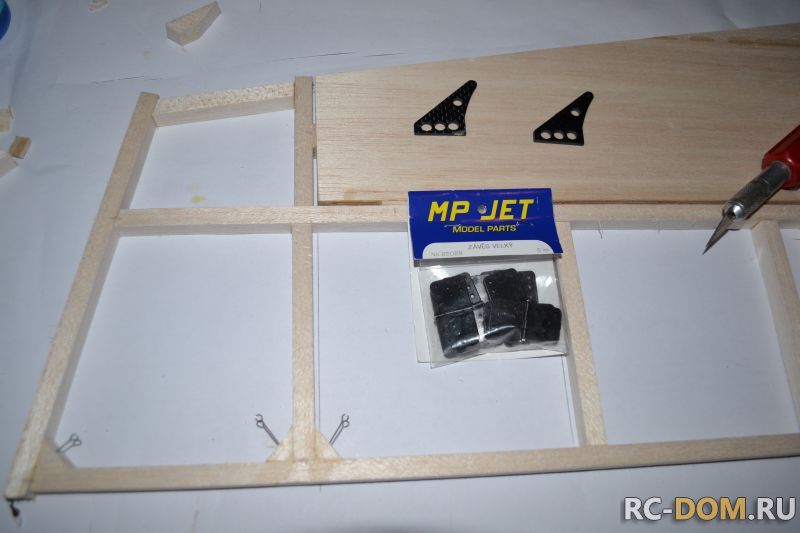

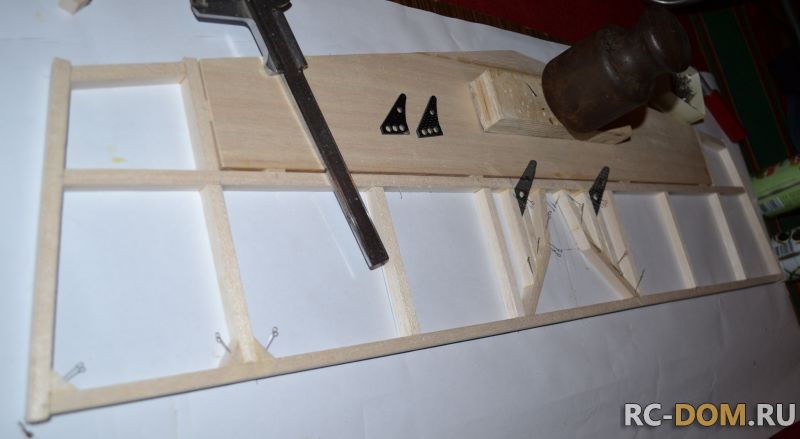

Кабанчики рулей я использую фрезерованные из карбона (самодел), петли чешского производства MP-JET.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

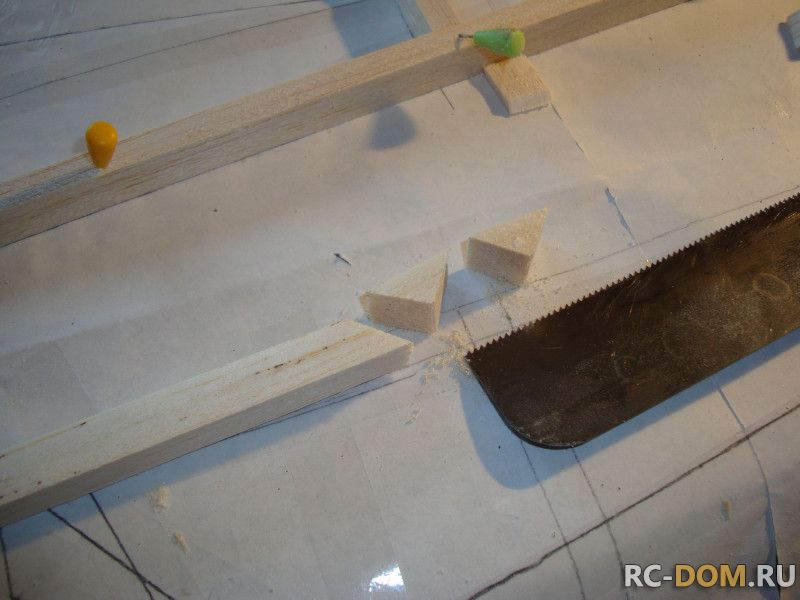

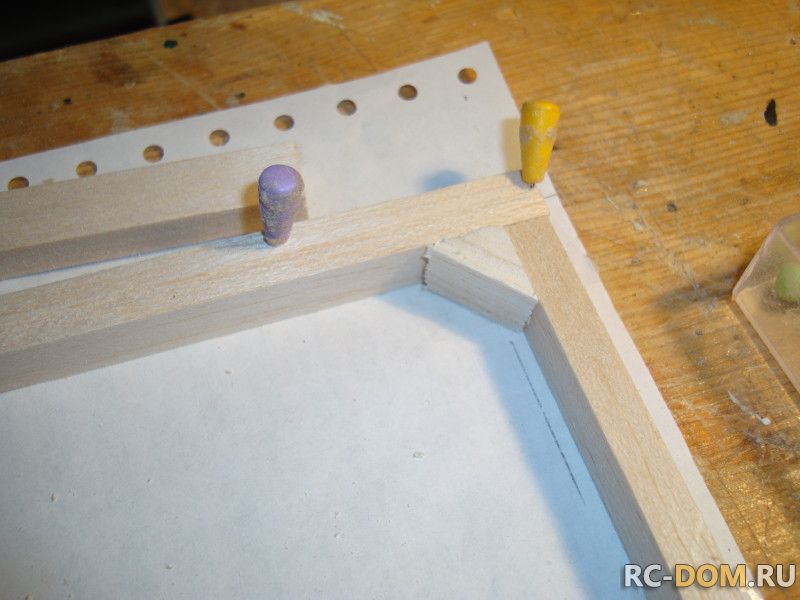

На всех клеевых стыках будут вклеиваться силовые треугольники, изготовленные из той-же рейки, что и сам контур. Для содания жесткости всей конструкции. А затем все будет обрабатываться до получения ровных, прямых плоскостей.Этим я займусь завтра....
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Алексей Сухов
Сообщений: 33
Москва
441 день назад
Продолжим.
Коллеги, Вы прям можно сказать соревнования устроили по "синхронной" сборки фана...
Так держать. v Не спугнуть-бы smile
Смотришь все темы про большие модели- одним словом КРАСОТА
Молодцы !!!
Редактировалось: 1 раз (Последний: 28 мая 2013 в 10:05)
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад
...а я уже собрал...ещё вчерась.. dance Фотки надо обрезать и показать только..Конечно это не соревнование а дружественная постройка.
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Альберт Куликов:
...а я уже собрал...ещё вчерась..
А я только начал rofl
Но мы "нагоним" потихоньку....
Альберт Куликов:
Конечно это не соревнование а дружественная постройка.
Согласен на все 100%.
Альберт - ждем фото...
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад

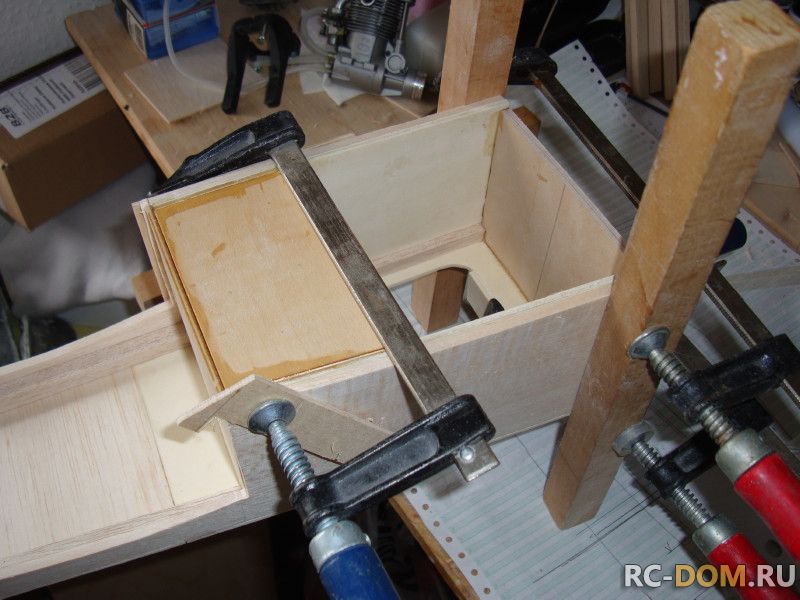

Пора продолжить нашу тему.... И так - продолжаем сборку фюзеляжа. Вклеиваем силовую фанерную пластину крепления шасси. Она изготовлена из берёзовой фанеры толщиной 6мм. Немного позже поверх неё будет приклена оформляющая внешний контур пластина их берёзовой фанеры 3мм.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

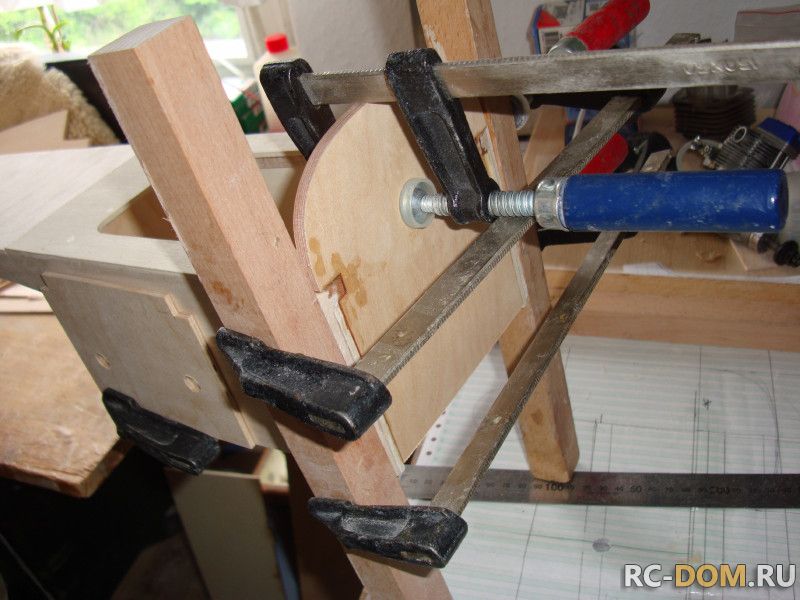

Теперь подошла очередь переднего шпангоута. Он тоже из берёзовоё фанеры 6мм.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

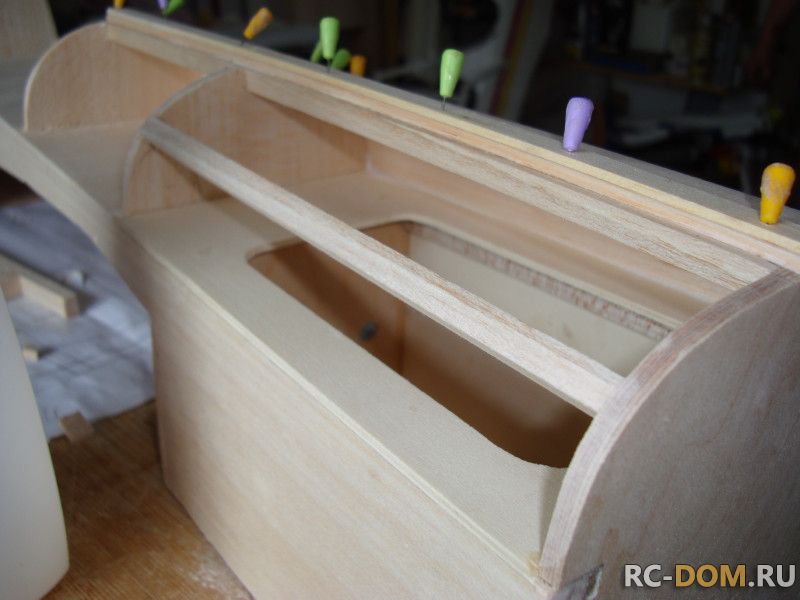

Пара бальзовых стрингенров 8х8мм и три шпангоута - это всё, что оформляет носовой гаргрот. Как только всё это приклеилось вырезаются бальзовые пластины 2,5мм для обшивки. Чтобы они приняли правильную форму их необходимо смочить водой , закрепить на гаргроте и дать просохнуть. Примерно так у меня это выглядело:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

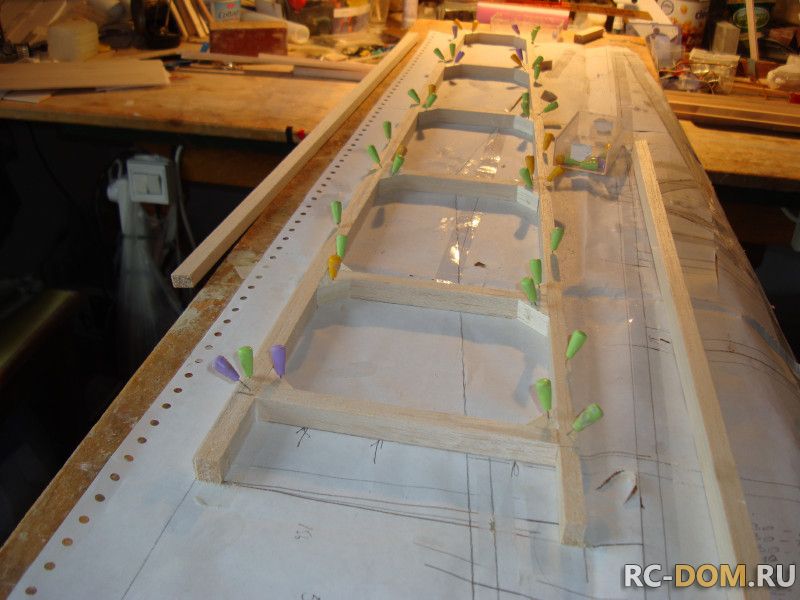

Пока всё это подсыхает я сделал пару элеронов, аккурат часик заняло! Работа эта едентична аналогичной работе с килем и рулями высоты, поэтому нет смысла повторять написанное... Только не стоит забывать про аккуратность и чисту склейки...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

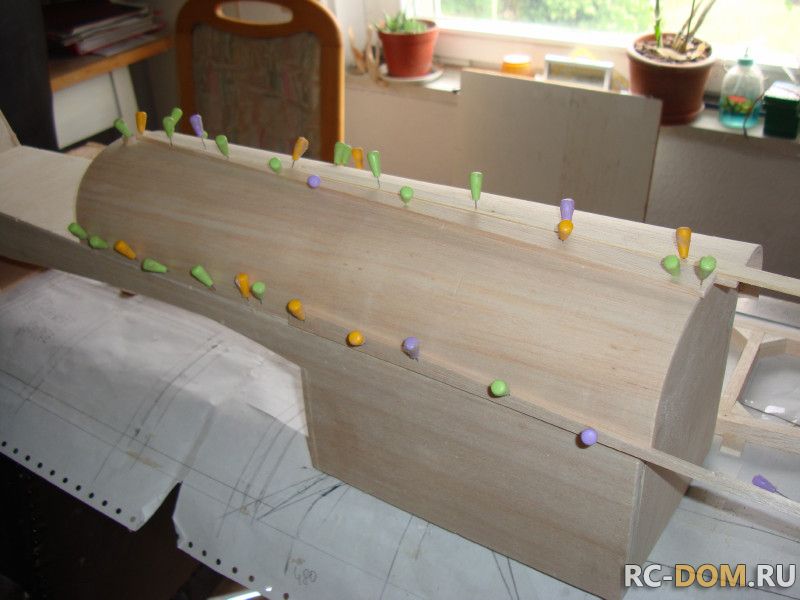

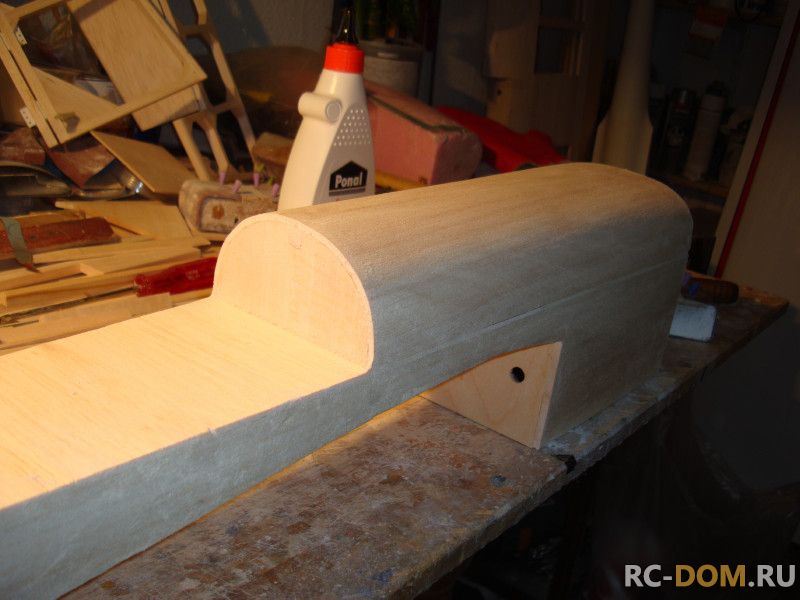

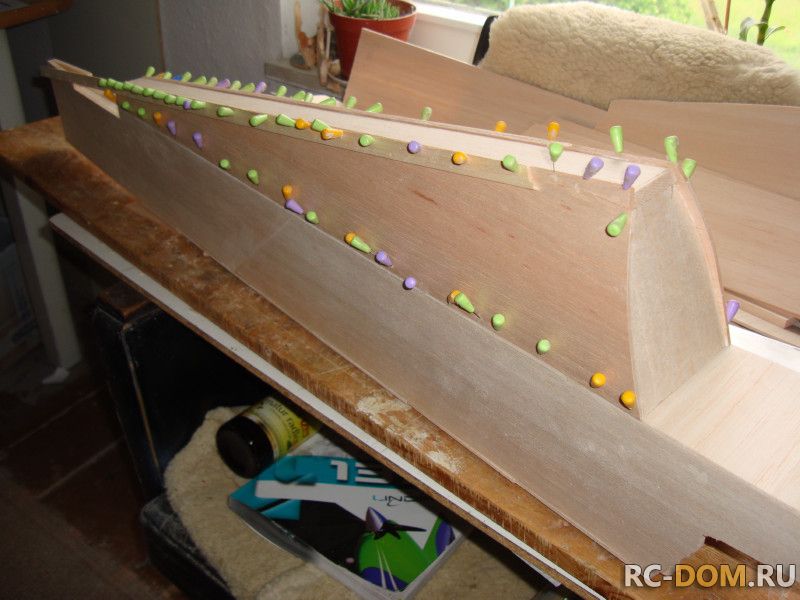

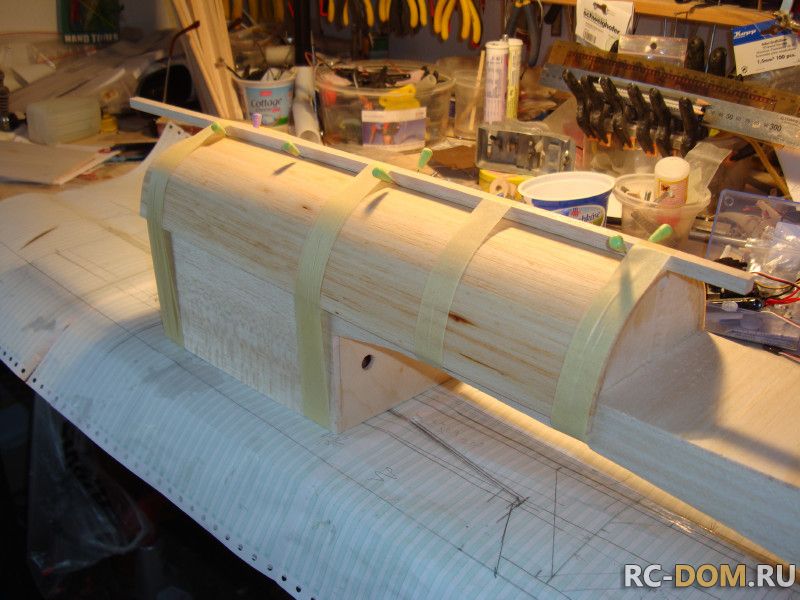

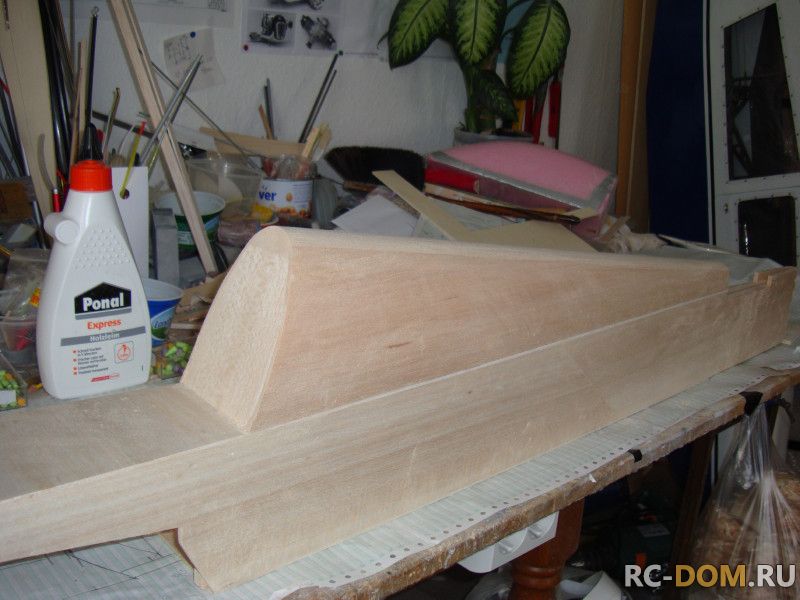

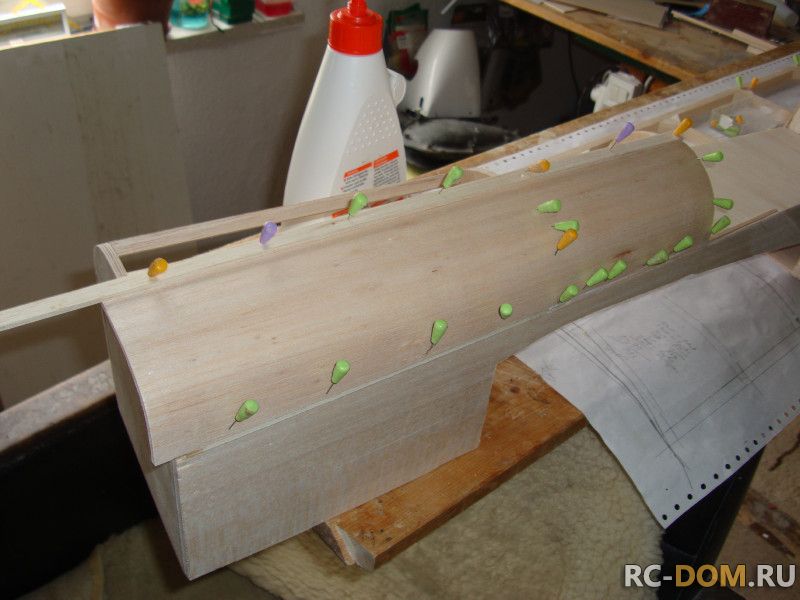

К тому времени, когда завершилась работа с элеронами, обшивка гаргрота "созрела", т.е. высохла и стала выглядеть вот так:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

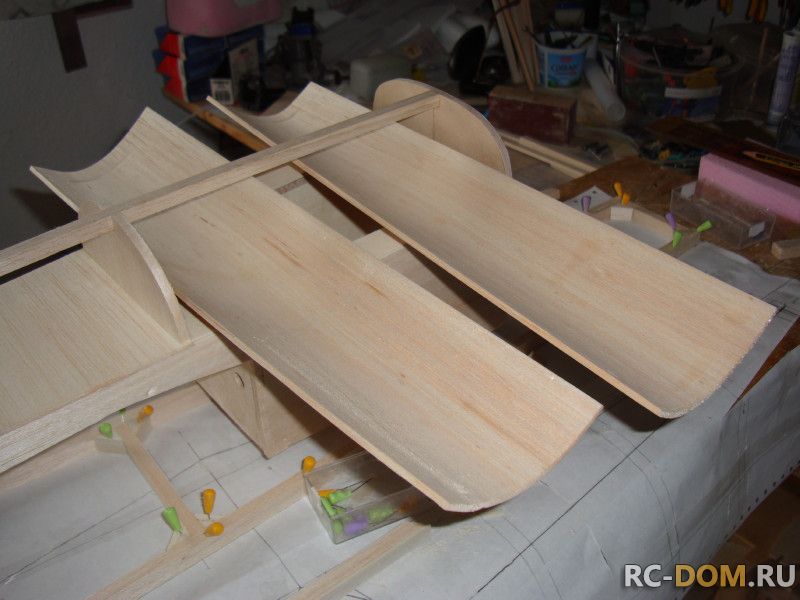

Теперь выравниваем по верзнему стрингеру обшивку и острым ножём обрезаем вдоль места стыка на фюзеляже. Таким образом получаем идеальные детали обшивки гаргрота... Смазываем места стыка клеем и закрепляем иголками.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Аналогичную операцию проделываем и с противоположной стороной...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Вышкуриваем места стыков...
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

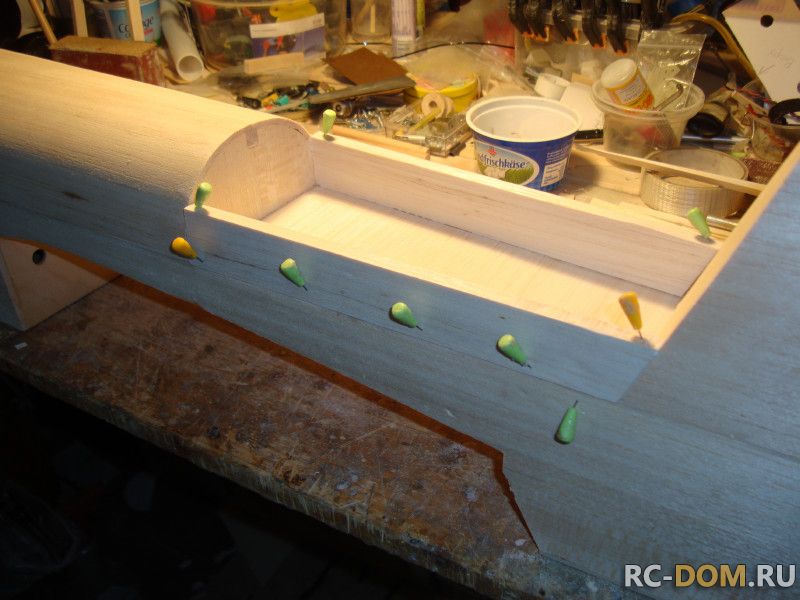

Вставляем с обех сторон фюзеляжа бальзовые пластины, обрамляющие место будущей кабины. Так было сделано у оригинала Фанки, так-как он имел прозрачную кабину. Я в тупую повторил этот конструктив. Можно сделать и по другому, но мне было удобней именно так..
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 2 раза (Последний: 12 июня 2013 в 00:13)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад
Альберт Куликов:
Пара бальзовых стрингенров 8х8мм и три шпангоута - это всё, что оформляет носовой гаргрот. Как только всё это приклеилось вырезаются бальзовые пластины 2,5мм для обшивки.
Как я понял из фото гаргрот зашит "на глухо". Получается данный объем ни как не используется.
А где место для той-же серво управлением газа, акумулятора и т.д. Или все стоит под капотом?
А тот-же бак? Под крылом - по ц.т я места свободного особо не вижу, только в районе лобика крыла остался вход в тот-же гаргрот. Или используется объем кабины? Но с Ваших слов
Альберт Куликов:
Фанки, так-как он имел прозрачную кабину.
Или кабина будет съемной и не прозрачной?
Спасибо.
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад

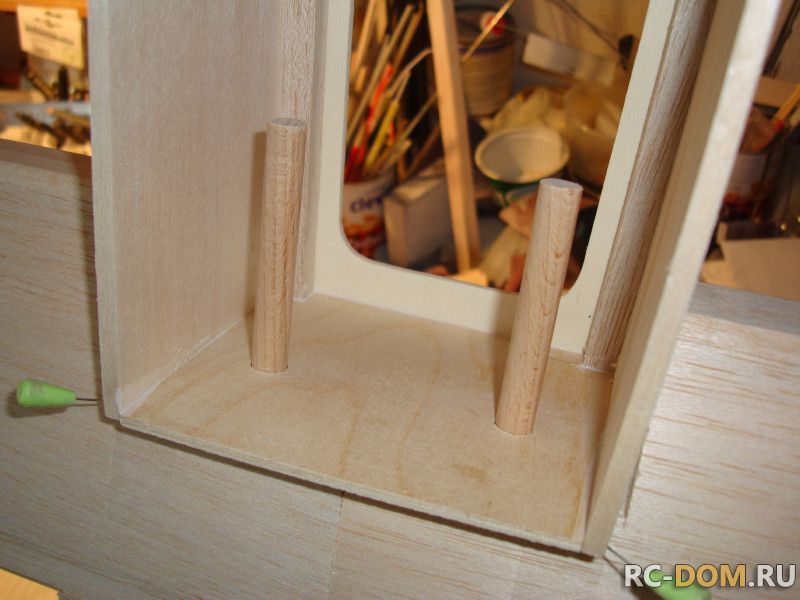

Бак будет находится между шпангоутом в который вставляются буковые штыри крепления крыла и шпангоутом, который завершает гаргрот. Сейчас там бальзовый шпон, но я его вырежу под размер бака. Тогда бак углубится в этот вырез я и его закреплю.
Машинка газа, блок зажигания и его аккумулятор - всё это будет расположено между первым и вторым шпангоутом. там места предостаточно для всего этого. Нижняя крышка фюзеляжа из фанеры 3мм съёмная, что позволяет без труда попасть в этот отсек.
Кабина будет выклеена из стеклоткани по позитивному болвану, который у меня остался от первой модели. Также и капот мотора.
Я покажу сегодня как я это сделал.

Альберт
Редактировалось: 1 раз (Последний: 12 июня 2013 в 12:15)
Администратор
Андрей Barbel
Награда
Сообщений: 431
Орехово-Зуево
45 дней назад

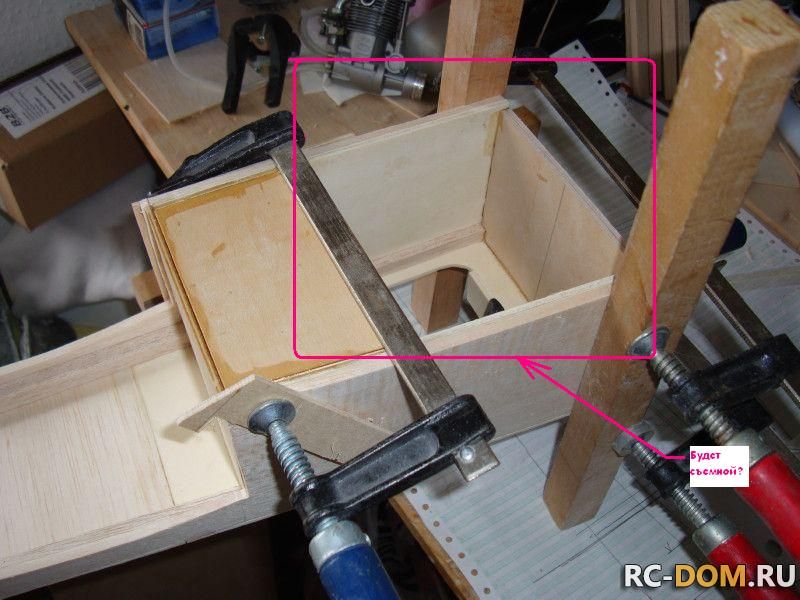

Альберт Куликов:
Нижняя крышка фюзеляжа из фанеры 3мм съёмная, что позволяет без труда попасть в этот отсек.
Как я понял данная часть будет съемной.
Тогда вопросов нет. smile
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 12 июня 2013 в 18:39)
Чужими руками, все делается легко и просто! Попробуйте сделать своими.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад
Правильно понял! Именно так...
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1258 дней назад

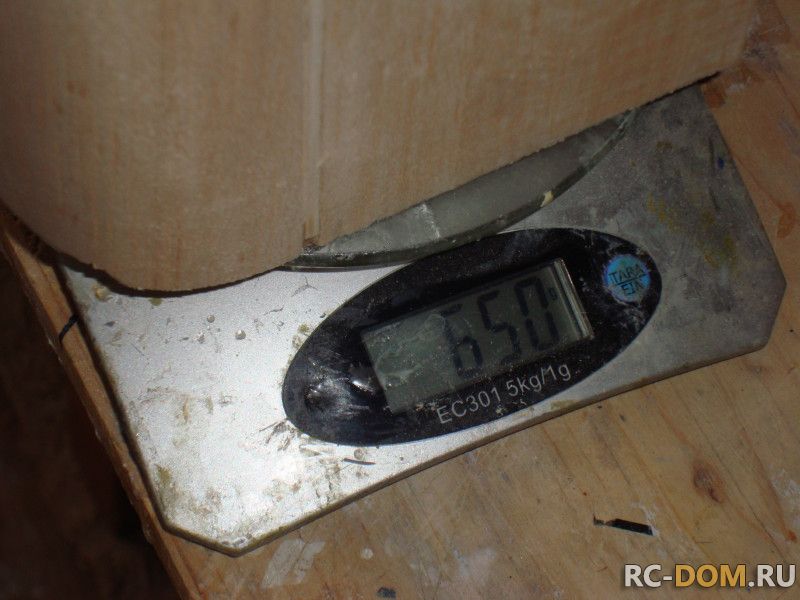

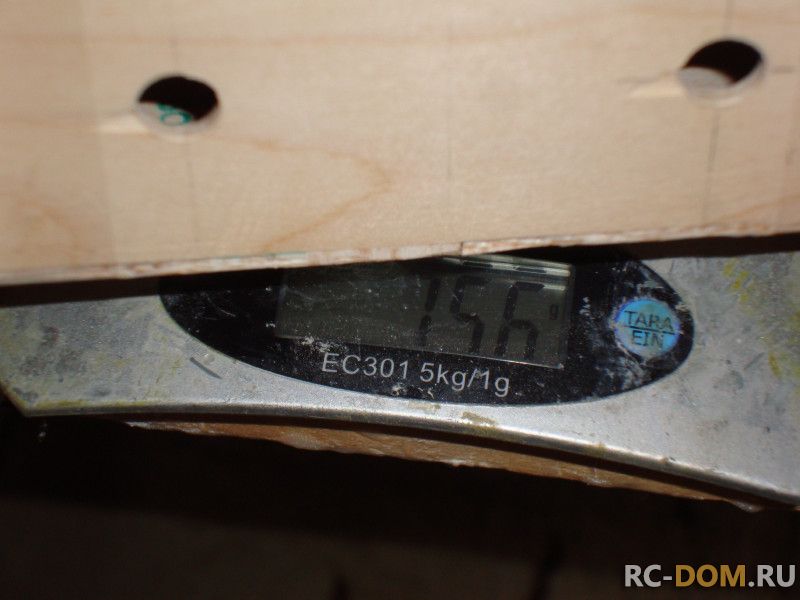

Наконец весы попались на глаза... Взвешиваю. Фюзеляж в сборе без капота - 650гр.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

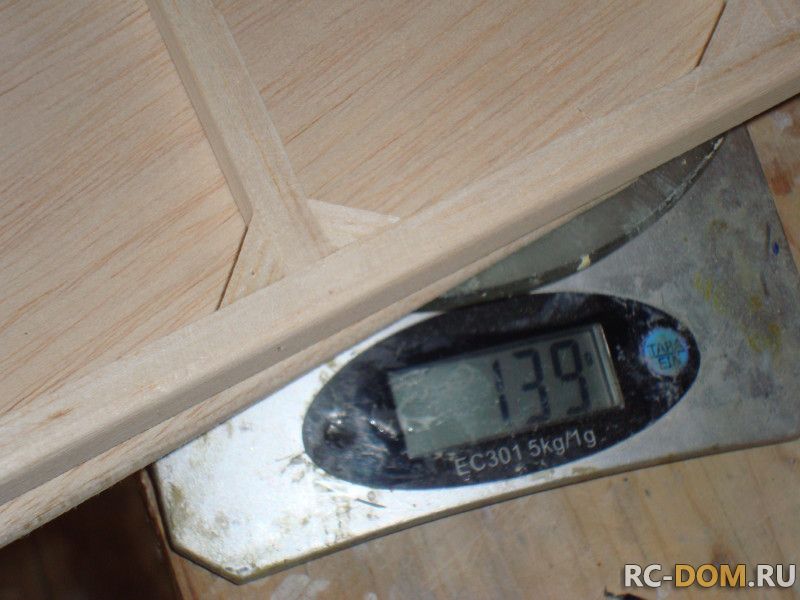

Хвостовое оперение - 139гр.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Крыло - 756гр.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

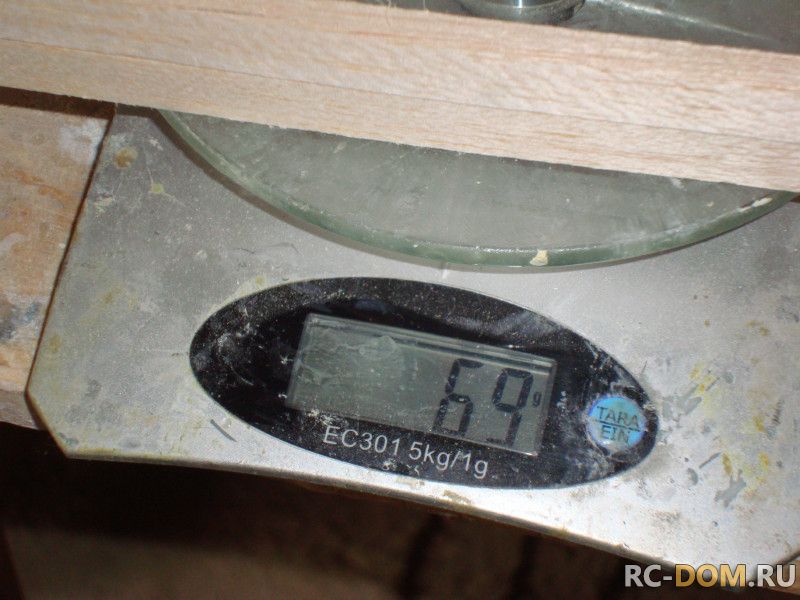

Элероны - 69гр.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Итого на сегодняшний день все "деревяшки" имеют суммарный вес -1724гр. Верной дорогой идём ,товарищи!
Редактировалось: 1 раз (Последний: 14 июня 2013 в 13:14)
|
Перейти на форум:
Быстрый ответ
У вас нет прав, чтобы писать на форуме.
