СХЕМАТИЧЕСКАЯ МОДЕЛЬ ПЛАНЕРА

1 февраля 2015 - Роман Мирошин

Основные размеры и характеристики модели следующие:

Размах крыла — 1220 мм;
Максимальная хорда — 140 мм;
Площадь крыла — 16,8 дм2;
Удлинение крыла — 10;
Длина модели — 960 мм;
Размах стабилизатора — 400 мм;
Площадь стабилизатора — 3,5 дм2;
Высота киля — 100 мм;
Площадь киля — 0,65 дм2;
Масса модели — 138 г;
Нагрузка на несущую поверхность — 6,8 г/дм2.

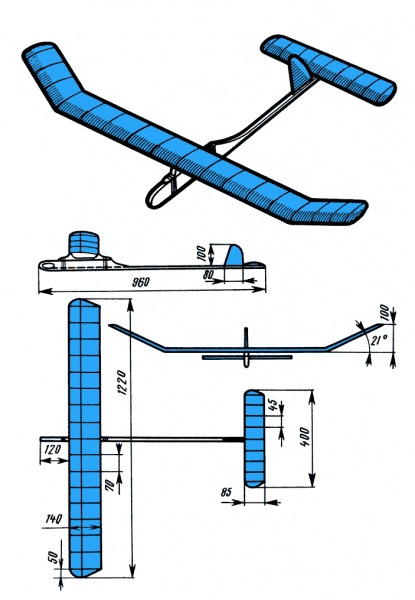

Порядок изготовления модели такой же, как и первого схематического планера. Сечение сосновых кромок крыла — 5X6 мм, концевых закруглений — 5X4 мм, нервюр — 3X2 мм, лонжерона — 5X4 мм. Перед тем как собирать крыло, изогнем кромки и лонжерон так, как показано на чертеже.

Для крепления крыла к фюзеляжу служит кабанчик (см. рис. 103, а). Кромки стабилизатора сделаем сечением в центре 3 X 5 мм, на концах — 2 X 3 мм. Сечение концевых закруглений — 2x3 мм, нервюр — 1X2 мм. Силовую рейку фюзеляжа выстругаем длиной 960 мм с переменным сечением: в носовой части — 10 X 10 мм, в хвостовой — 4X8 мм.

Носовую часть сделаем длиной 370 мм, шириной 25 мм и толщиной 10 мм. Крыло модели, стабилизатор и киль обтянем папиросной бумагой. Крыло и стабилизатор — сверху, киль — с двух сторон. В окончательном виде части модели планера должны иметь следующую массу: фюзеляж — 66 г, крыло — 57 г, хвостовое оперение — 15 г. Масса всей модели — 138 г.
