СХЕМАТИЧЕСКАЯ МОДЕЛЬ ПЛАНЕРА

1 февраля 2015 - Роман Мирошин

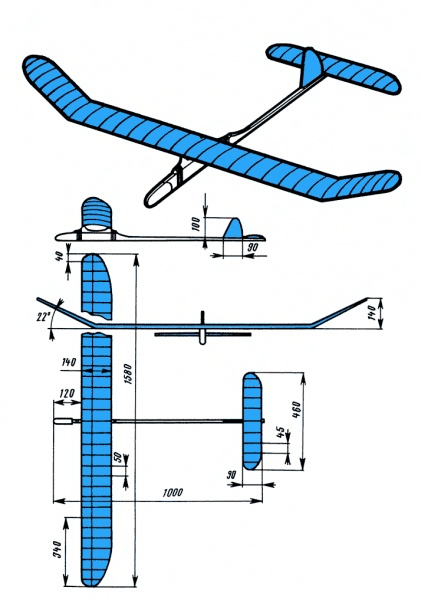

Основные размеры и характеристики модели следующие:

Размах крыла — 1580 мм;
Средняя хорда — 134 мм;
Максимальная хорда — 140 мм;
Площадь крыла—21 дм2;
Удлинение крыла —11,7;
Длина модели — 1000 мм;
Размах стабилизатора—460 мм;
Площадь стабилизатора — 3,9 дм2;
Высота киля — 100 мм;
Площадь киля — 0,65 дм2;
Масса модели — 185 г;
Нагрузка на несущую поверхность — 7,4 г/дм2.

Сечение кромок, нервюр и концевых закруглений крыла и планера подберем сами. В окончательном виде части модели должны иметь следующую массу: фюзеляж, загруженный свинцом,— 102 г, крыло — 91 г, стабилизатор с килем — 28 г. Масса всей модели — 221 г.
