Ищу чертёж

Всем привет. Ни у кого не завалялся случайно чертёж простенького тренера размахом около метра? Из дерева, пену не надо. Приглянулся своей внешностью Ugly Stick. Но что то не нашёл я на него толковых чертежей. Тяга будет - электро. Модель предназначается для освоения RC младшим сыном (9 лет).

Приветствую!
Пробежишь по этой ссылке
там много интересного по твоей теме.чертежи
Самый первый Telemaster 400- прекрасно летает.

Согласен полностью, хороший тренерок.
Здесь
подробно написано про данную модель.

Спасибо, похоже, что это именно то, что нужно. Сыну самолёт понравился, на днях начинаем резать детали.

Александр Фомин, отличная ссылка, спасибо.

Посмотрел чертёж и понял, что совершенно не ориентируюсь в обозначениях материалов. Только одно обозначение - PLY навело на мысль, что речь идёт о фанере (PLYWOOD). Всё остальное (SHEAR WEBS, SQ T.E., T.E., SQ L.E., L.E., SPAR HARD, S.Q., SPARS, etc...) - полный туман. Выручайте.

SHEAR WEBS - врезанные нервюры, SPAR HARD -лонжерон(балка) усиленный, SQ T.E. - квадрат(прямоугольник) переходящий в треугольник, T.E. - triangle edger - треугольная кромка...
Все размеры - в долях дюйма.

Спасибо Сергей, уже легче понять что имели ввиду авторы чертежа. Конечно и сам бы смог подобрать материалы, но лучше знать, чем тыкать пальцем в небо.

ЗЫ А что за L.E.?

На чертеже установочный угол атаки стабилизатора по отношению к углу крыла отрицателен: -2°. Это нормально?

В журнале "моделизм спорт и хобби" №4 за 2002 год есть чертёж очень простого и отлично летающего самолёта "Сириус". Правда он начерчен под ДВС 1,5 кубика, но электро туда поставить очень просто. Ссылка на журналы есть в разделе чертежи.

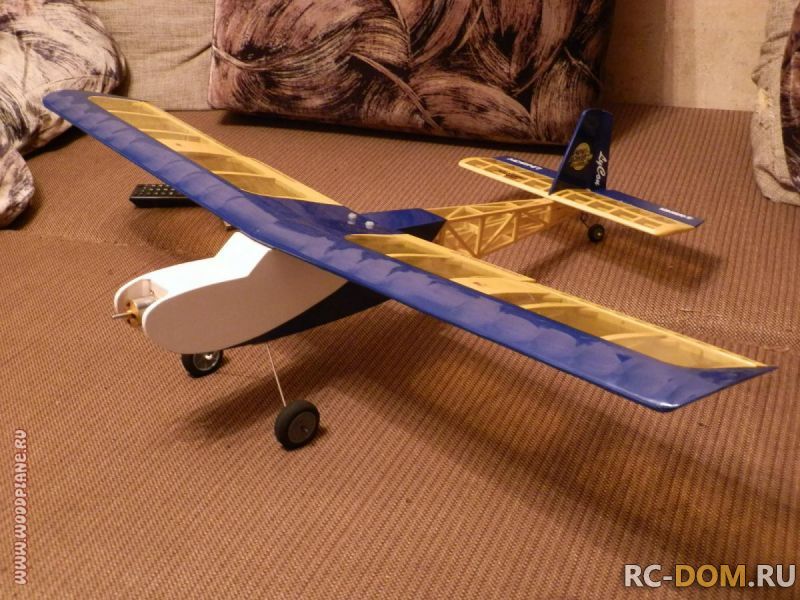

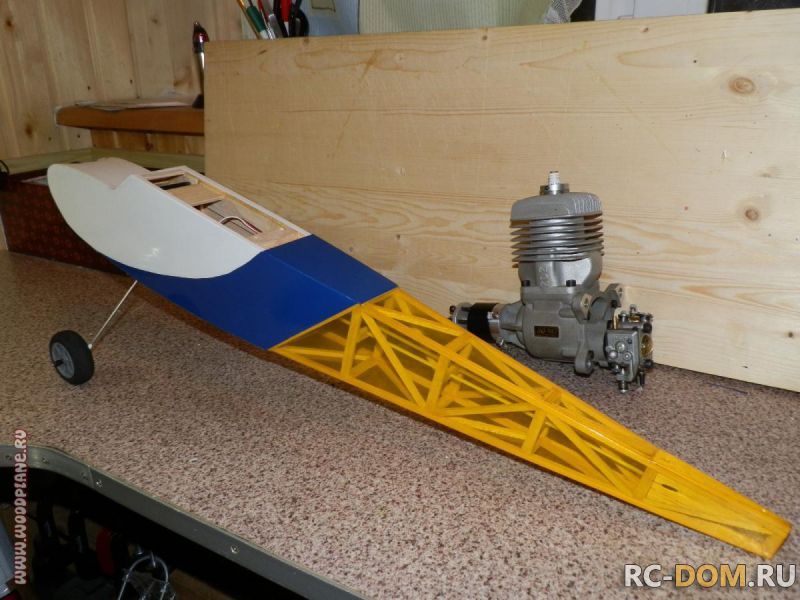

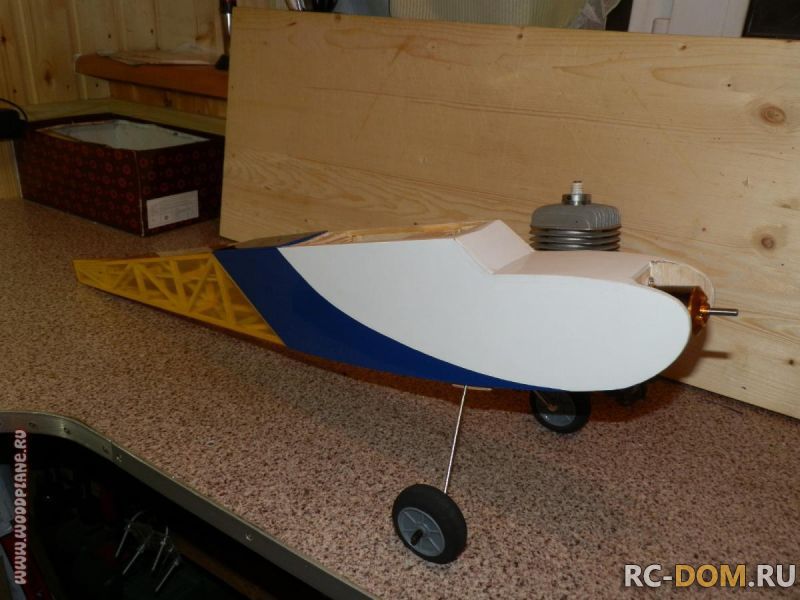

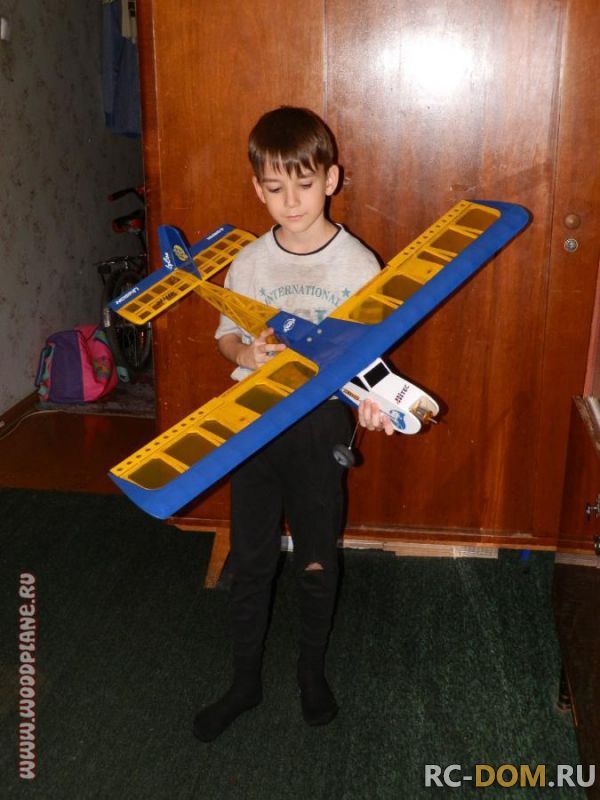

Модель почти готова.





Тему по постройке вёл вот здесь, поэтому сюда не буду дублировать - долго это, лениво мне.

Счастливый обладатель:

А что за клей использовали на видео постройке спабилизатора ?

На каком видео? При сборке модели пользовался циакрином и столярным клеем на основе ПВА. Практически любой отечественный или буржуйский. Оптимально - Titebond.

Итак, открытие сезона состоялось. Облетал и неплохо полетал, несмотря на изрядный ветер (порядка 3,5м/сек с порывами более 5м/сек) Телемастера. Самолётик оказался невероятно шустрым и послушным - удалось погусарить даже в сильный ветер. К сожалению фото никто не сделал - оба спиноггрыза сидели в машине и торчали в своих смартфонах, балбесы - такая погода была! За неимением более подходящего пропа (8х6SF), поставил то, что было под рукой - трёхлопастной 8х4. И, надо сказать, получил афигительный эффект! Самолёт носился как угорелый - как настоящая пилотага, и при этом одного аккумулятора 1500/3S/30С хватило на 15 минут полёта! Ни мотор, ни аккум, ни регуль при этом сильно не нагрелись! И вид у самолёта с тремями лопастями более сурьёзный. В общем, самолётом доволен. Хотел дать полетать младшему, но сильный ветер не позволил. Успеет ещё, налетается. Самолёт прощает грубые посадки - ничего не подламывается, не гнётся.
