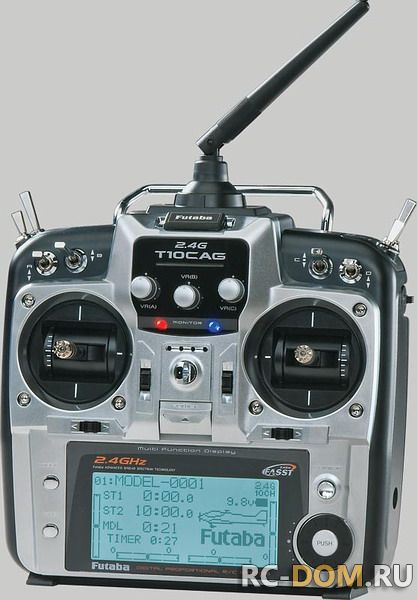

Аппаратура управления моделями Futaba 10CAG (самолетная версия) со встроенным ВЧ модулем. В комплекте с приемником R6014HS. 2.4ГГц, FASST.
Самолетная и вертолетная версии этой аппаратуры отличаются только расположением тумблеров, а програмные настройки у них абсолютно одинаковые и позволяют управлять как моделью самолета так и моделью вертолета.
2.4ГГц система, предлагающая возможности профессионального уровня по цене спортивного класса.
Общий обзор возможностей Futaba 10CG
- большой 160x72 LCD дисплей с подсветкой, подстраиваемой контрастностью и автоматическим гашением подсветки;
- Dial'n'Key™ программирование с джойстиковой навигацией;
- встроенная память на 15 моделей (расширяемая с помощью опциональных CamPACs модулей);
- 10-символьное имя пользователя;
- 10-символьное название моделей;
- разрешение 2048 точек в 10-канальном FASST режиме;
- базовое (basic) и расширенное (advanced) меню;
- расширенные настройки и программы для самолетов, вертолетов и планеров;
- технология Smart Switch™ (SST) позволяет активировать функцию, когда определенный переключатель или ручка управления оказывается в заданном положении;
- таймер или секундомер (управляемый переключателем или ручкой управления);
- запоминание времени использования моделей и всего радио в целом;
- переключаемые режимы Mode 1-4;
- переназначаемые функции и переключатели;
- дополнительный экран для быстрого назначения функций и переключателей и устранения неиспользованых вспомогательных функций;
- два пропорциональных слайдера (ползунка);
- цифровые триммеры на всех 4-х основных каналах;
- память триммеров и сабтримы на всех каналах;
- регулируемый шаг триммеров (1-40);
- fail-safe, реверсы серв и задание конечных точек (EPA);
- полнофункциональная система "Тренер" (требуется соединительный кабель);
- переключатель закрылок (3-х позиционный);
- переключатель убираемого шасси;
- 3 вращаемых колесика для оперативной подстройки;
- настраиваемые глушение двигателя (throttle cut) и холостой ход (idle down);
- регулируемая длина ручек управления и нагрузка на них (пружинами);
- циклирование серв с графическим дисплеем;
- постоянная индикация триммеров, напряжения батареи, названия модели и таймера.
Расширенные настройки для самолетов
- 8 программируемых микшеров (4 линейных, 4 с 5-точечными кривыми);
- 9 готовых микшеров: Elevator-Flap; Ailvator (for dual elevator servos); Throttle-Needle; Aileron Differential; Flaperon; V-Tail; Elevon; Snap Roll; and Air Brake w/elevator delay;
- двойные/тройные расходы (4 канала);
- экспонента (4 канала);
- Idle down;
- Throttle cut (глушение двигателя);
- Throttle delay;
- Throttle hold (авторотация) и Idle-Up (пилотажный режим) с задержкой;
- 2 независимых настройки гироскопа;
- 7-ми точечная кривая газа;
- Flap trim (подстройка закрылков).
Расширенные настройки для вертолетов
10CG предоставляет возможность настройки чувствительности гироскопа, оборотов гувернера и диапазона перемещения серво для 4-х полетных режимов, и автоматически переключает все три настройки одновременно, когда меняется полетный режим.
- 6 программируемых микшеров (4 линейных, 2 с 5-точечными кривыми);
- 8 готовых микшеров: Hover-Throttle; Hover-Pitch; Throttle-Needle; Governor; Offset; Revo (по 5-ти точкам); Delay; Throttle Mix (ail/ele/rdr);
- меню гироскопа;
- 8 типов автомата перекоса с графическим отображением;
- расходы микшеров автомата перекоса (swash AFR);
- 4 7-точечных кривых газа и 5 (включая авторотацию) 7-точечных кривых шага;
- настраиваемые high/low настройки шага;
- 3 настраиваемых пилотажных (idle-up) режима.
Расширенные настройки для планеров
- 8 программируемых микшеров (4 линейных, 4 с 5-точечными кривыми);
- 12 готовых микшеров: Butterfly-Elevator (2); Elevator-Flap; Chamber Mix (w/ail/ele/rdr adj.); Aileron-Flap; Aileron-Rudder; Flaperon; V-Tail; Flap Trim; Butterfly w/spoiler adj; 4-point Offset (w/camber adj. for basic/launch/thermal/speed);
- настраиваемый спойлер;
- настраиваемый Throttle Cut;
- одинарные-двойные серво для элеронов и закрылков;
- полетные режимы: Start, Speed, Distance & Landing; управляемая активация воздушного тормоза;
- настраиваемый Motor Cut.
Дополнительные особенности
- 2 ползунка (слайдера);
- 3 вращаемых колесика;
- много программируемых пользователем микшеров;
- много готовых микшеров;
- R6008HS приемник.
Лучше один раз увидеть - и в 10CG есть на что посмотреть
Расширенные экраны настройки автомата перекоса
Расширенное вертолетное меню предлагает вам 8 типов автомата перекоса и отдельные экраны программирования для каждого из них. Новое графическое отображение дает возможность легко связать экранный текст с размещением механики на вертолете.
Управление таймером от ручки или переключателя
В радио Futaba 10CG таймер может быть включен или выключен, считать вниз (таймер) или вверх (секудомер), и быть активирован либо тумблером, либо ручкой - так, как вам удобнее. Другой экран показывает общее время работы аппаратуры, а также время конкретной модели.
7-точечные кривые газа
Вместо ставших стандартными на аппаратуре спортивного класса 5-точечных кривых, 10CG предлагает 7-точечные кривые, аналогично имеющимся в профессиональной аппаратуре. Программа для вертолетов также обеспечивает 7-точечные кривые для точной настройки шага.
Простая одноэкранная настройка всех тумблеров и функций
Переключившись на экран впомогательных каналов, вы имеете быстрый и простой способ отключить неиспользуемые функции или назначить функции, в которых вы нуждаетесь, на выбранные переключатели.
Технология Smart Switch Technology™ (SST): гибкие настройки, автоматизация проще
Эта технология позволяет вам активировать нужную функцию на основе положения двух других переключателей или ручки управления (в зависимости от выбранной функции). Можно настроить включение по определенному положению ручки или переключателя И/ИЛИ заданном положении другого переключателя. Например, для включения воздушного тормоза на модели вы можете сделать тормоз активным только при условии, что ручка газа ниже 25%, и только при условии, что вы идете на посадку (режим Landing). Все остальное время вы можете спокойно управлять газом без опасения случайного включения тормоза. Одновременно может быть назначено до 3-х подобных логических выключателей.
Упрощенная настройка планеров
Выбор модели типа "Планер" автоматически включает экран с графическим отображением управляющих поверхностей планера. Еще никогда назначение поверхностей каналам не было столь простым и удобным.
Постоянная индикация значений триммеров, напряжения батареи, таймера и названия
LCD дисплей с разрешением 160x72 точки обеспечивает место для огромного количества отображаемой информации: 10-символьное название модели, два полетных таймера, общее время налета модели и время работы передатчика, графическое отображение всех 4-х триммеров, 10-символьное имя пилота, изображение типа модели, напряжение батареи передатчика и тип модуляции.
Программирование режимов полета для планеров
Этот экран позволяет вам запрограммировать полетные события и сконцентрироваться только на управлении во время соревнований. Вы можете ввести настройки до 4-х режимов и включать любой из них простым переключением тумблера.
Комплект поставки
В комплект поставки входят:
- передатчик Futaba 10CAG;
- приемник R6014HS;
- аккумулятор передатчика 700мАч 9.6В;
- аккумулятор для борта 600мАч 4.8В;
- зарядное устройство для пульта (70мА) и борта (100мА) на 110В;
- бортовой выключатель с зарядным разъемом;
- нашейный ремень;
- оригинальная инструкция на английском языке.
