КОРОБЧАТЫЙ ЗМЕЙ ПОТТЕРА

31 января 2015 - Роман Мирошин

А теперь построим ромбический коробчатый змей Поттера. От предыдущегого змея он отличается большими размерами и более сложной конструкцией. Для увеличения подъемной силы имеет специальные открылки. Этот можно построить в двух вариантах: неразборным и разборным (для удобства его транспортировки) Сначала ознакомимся с конструкцией неразборного змея  (рис. 41 ).Он состоит из четырех продольных реек (лонжеронов) и четырех парных поперечных реек-крестовин, двух коробок и двух открылков Для постройки змея подготовим сосновые рейки сечением 8X6 мм длинойной  1000 мм 7 штук, длиной 600 мм —4 штуки, длиной  1500 мм —1 штуку.

Сначала из реек соберем раму размером 1000Х 1000 мм. На углы рамы и соединения лонжеронов с распорными рейками приклеим косынки из миллиметровой фанеры Вторую раму соберем тем же способом, только один лонжерон укрепим после того, как вторая рама будет вставлена в первую. Когда последний лонжерон будет укреплен, приступим к соединению крестовин. Для этого между рейками вставим наклейки — квадратики из миллиметровой фанеры — и прибьем их мелкими гвоздиками. Места соединений предварительно смажем клеем. Так скрепим все четыре крестовины, причем в первую очередь крайние крестовины, а затем уже средние. Каркас змея готов. Теперь надо изготовить обтяж­ку и открылки. Для этого возьмем легкую, но прочную ткань и разрежем ее на полосы шириной 320 мм.

Примеряя такую полосу к змею, сделаем выкройку од­ной из полос обтяжки змея. При этом ткань должна выступать за контуры выкройки на 10 мм. Этот припуск нужен для того, чтобы по контурам полосы для прочности вшить или вклеить шпагат. Окончательно примерим полосу обтяжки к змею, так чтобы ткань не провисала и не коробила каркас из-за сильного натяжения, а затем короткие стороны полосы сошьем в кольцо. Второе кольцо изготовим аналогично пер­вому. Готовые кольца соединим с лонжеронами змея с помощью клея. Далее изготовим открылки. В ткань открылков, так же как и в обтяжку, вошьем шпагат, которым привяжем открылок к большой распорной рейке и к углам рамы.

Затем пришьем к лонжерону примыкаю­щую к нему сторону обтяжки. А теперь о конструкции разборного змея (рис. 42). Он отличается от неразборного тем, что распорные рейки крепятся к лонжеронам не наглухо, а при по­мощи лапок, имеющихся на концах распорок. Лапки не дают распоркам соскакивать с лонжеронов. Лапки можно вырезать из фанеры или из полосок дерева. Размеры их показаны на рисунке. Готовые распорки соединяют в кресты с помощью резинки

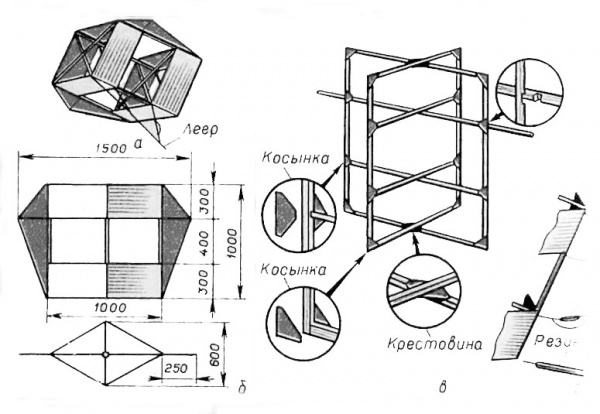

рис-41 ,a-общий вид ,б-чертёж, в-каркас змея в собраном виде, г-котструкция уздечки

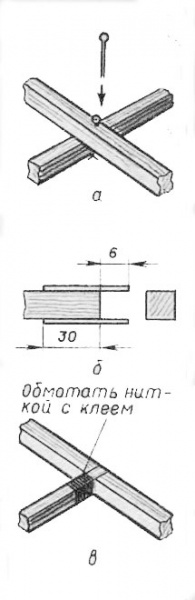

рис-42.Детали конструкции разборного змея. a-соединение распорных крестовин , б-распорная рейка с лапкой , в-соединение распорной рейки с лонжероном.
