СХЕМАТИЧЕСКАЯ МОДЕЛЬ ПЛАНЕРА

1 февраля 2015 - Роман Мирошин

Молодые моделисты, освоившие азы работы с древесиной, могут смело браться за постройку этого планера. Аккуратно и правильно собранная модель планера вознаградит своего создателя хорошими летными свойствами и высокой прочностью. Запуская такой планер, моделист приобретет неоценимый первоначальный опыт регулировки свободнолетающих моделей, одновременно получив первые впечатления от полета своего детища.

Для изготовления основных деталей потребуется умение работать ножом, лобзиком и рубанком. Самый подходящий клей при сборке — ПВА. Он быстро сохнет и достаточно пластичный даже после полного высыхания. Для «приварки» обтяжки из лавсановой пленки потребуется клей БФ-2 и небольшой утюг, имеющий терморегулятор, либо паяльник с насадкой, подключенный через лабораторный автотрансформатор.

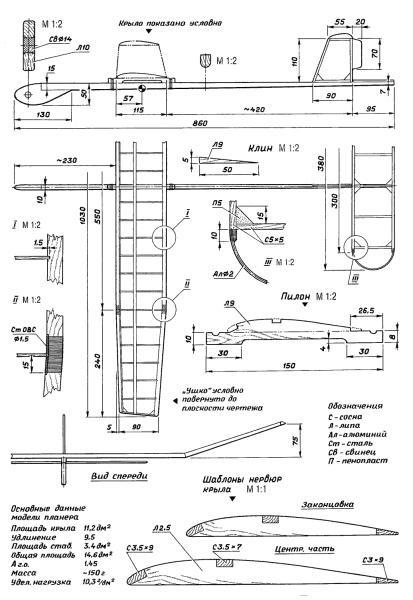

Киль. Работа над моделью начинается со сборки его каркаса, который склеивается из сосновых реек сечением 5 х 5 мм. После высыхания клея каркас усиливается внутренними уголками из пенопласта (здесь и далее при упоминании пенопласта имейте в виду, что вместо него лучше использовать бальзу). Верхняя законцовка киля также вырезана из пенопласта (подойдет теплостойкий ПХВ), либо из бальзы. Передняя и задняя кромки каркаса и законцовка закругляются. С обеих сторон киль обтягивается цветной лавсановой пленкой. К задней кромке приклеивается вырезанный из картона толщиной 0,5 мм регулировочный руль поворота.

Стабилизатор модели планера также собирается из сосновых реек сечением 5 х 5 мм и укрепляется пенопластовыми уголками. Передняя и задняя кромки каркаса закругляются. Законцовка согнута из алюминиевой проволоки (алюминиевая вязальная спица, и лишь в самом крайнем случае алюминиевый сердечник от электропровода). На длине 10 мм законцовка приматывается к каркасу нитками с клеем ПВА или с эпоксидной смолой. Готовый стабилизатор обтягивается сверху тонкой цветной лавсановой пленкой.

Крыло можно полностью сделать из древесины сосны. Передняя и задняя кромки имеют сечение 3,5 х 9 мм, лонжерон — 3,5 х 7 мм. Нервюры и пилон выпиливаются также из сосны или липы. После сборки каркаса кромки состругиваются по профилю крыла и закругляются. Имейте в виду, что наиболее надежным способом будет предварительное изготовление плоского крыла, от которого впоследствии с помощью лобзика будут отделены «ушки».

Поэтому вначале нервюры в местах сочленения центроплана и «ушек» не ставятся. Данное соединение осуществляется с усилением стыка проволокой ОВС диаметром 1,5 мм и с обмоткой нитками с клеем ПВА. После высыхания клея ставятся на место обе пропущенные нервюры и сделанный заранее пилон. Крыло обтягивается только сверху цветной лавсановой пленкой средней толщины.

Фюзеляж представлен сосновой рейкой сечением 10 х 15 мм, равномерно утончающейся по всей длине к хвосту до 7 х 7 мм. Носик выстругивается и выпиливается из липы или сосны. Свинцовый балансировочный груз вставляется в отверстие носика и расклепывается. После склейки и обработки фюзеляжа к нему на ПВА приклеиваются готовые киль и стабилизатор. Эту операцию нужно проводить с тщательным контролем взаимной перпендикулярности элементов оперения и ровностью положения стабилизатора относительно балки фюзеляжа при виде сверху. Напоследок фюзеляж можно отлакировать и покрыть яркой нитрокраской.

Регулировка. Привязав пилон по переднему и заднему концам к фюзеляжу с помощью резиновой ленты, передвигают крыло вдоль фюзеляжной балки до тех пор, пока положение центра тяжести относительно крыла не совпадет с указанным на рисунках. Первые пробные запуски планера лучше всего проводить в спортивном зале, либо на улице при слабом ветре. Несильным броском модель запускают по горизонту. Если она проявляет тенденцию к опусканию носа (пикирует), перед крылом между пилоном и фюзеляжной рейкой вставляют деревянный клин.

Поднимая таки образом переднюю кромку крыла, добиваются наименьшей скорости спуска на планировании. Если же модель заметно задирает нос (кабрирует), клин вставляют под заднюю часть пилона, поднимая заднюю кромку крыла. После окончания регулировки регулировочные клинья можно заменить подобранными прокладками, приклеенными на пилон снизу. Это поможет исключить необходимость новых регулировок после транспортных сборок и разборок модели.

Склонность планера к крену устраняют за счет исправления круток крыла (оно должно быть ровным на всех участках при виде спереди). К отрегулированной модели на фюзеляж приматывают нитками простейший буксировочный крючок, согнутый из проволоки. Он поначалу должен располагаться немного впереди центра тяжести. Регулировку режима буксировки проводят, подбирая точное положение крючка.

В конце можно заклеить его намертво, одновременно четко разметив на фюзеляже найденное в результате регулировки положение крыла (пилона). Отметим, что особенностью предлагаемой модели планера является конструкция каркаса крыла, характерная для двусторонней обшивки (которая исключена для схематичных аппаратов). Такое решение, не снижая летных характеристик планера (это проверено на практике), добиться повышенной жесткости каркаса.

Кроме того, когда модель больше не понадобится для юниорских соревнований, крыло можно будет обтянуть пленкой и снизу. Возрастет не только аэродинамическое качество модели, но и ее прочность и жесткость. Таким образом, вы сможете познакомиться с особенностями запуска планера, более приближенного по своим свойствам к большим спортивным аппаратам.

(Автор: В. Шурыгин, город Сэров. источник журнал Моделизм спорт и хобби)
