Мотопланер "Апельсин"

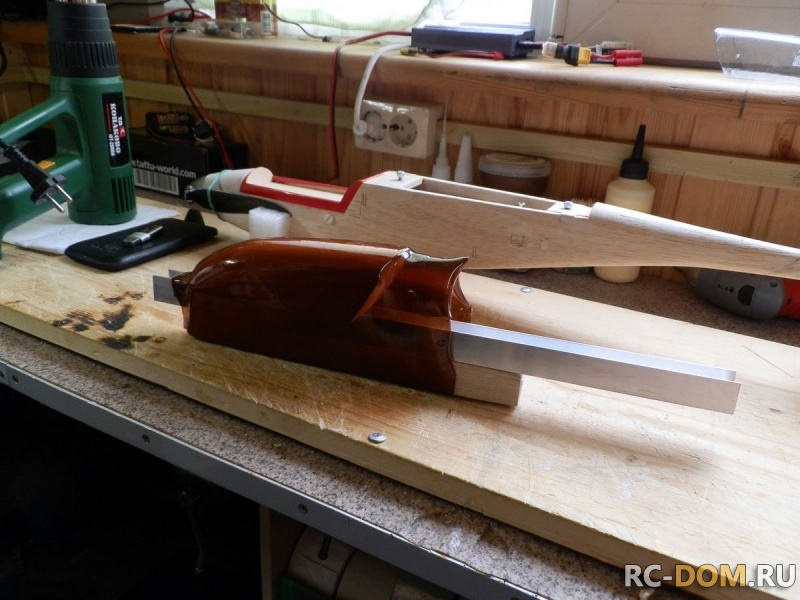

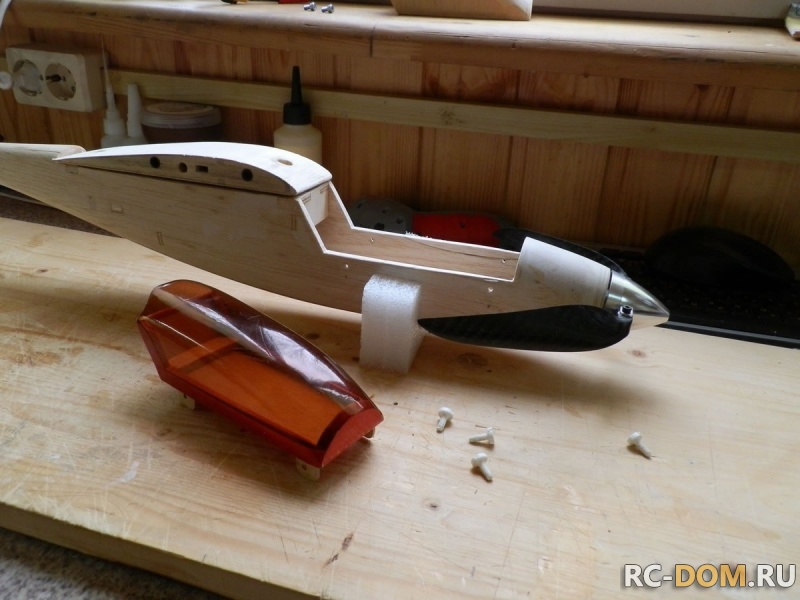

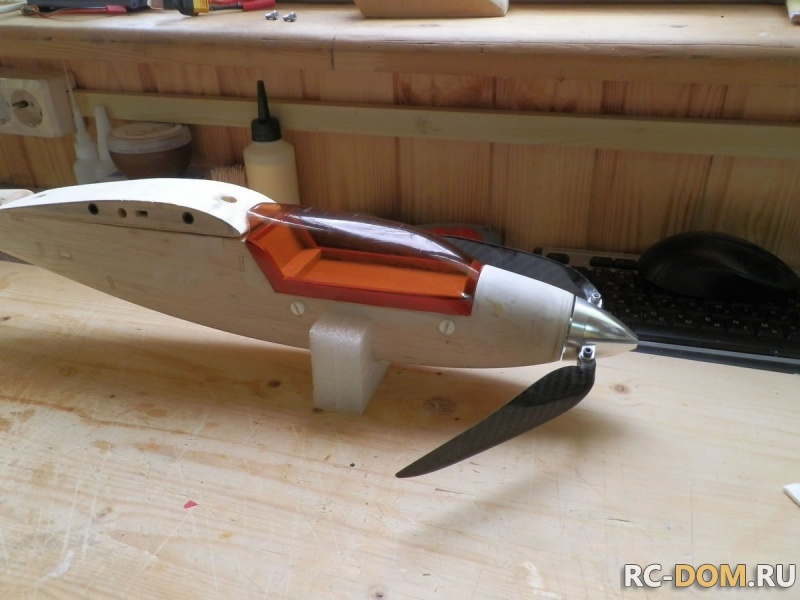

Фонарь сделал.





Получилось хорошо. Сейчас буду отрисовывать дизайн. Пора обтягивать уже фюз и браться за консоль.

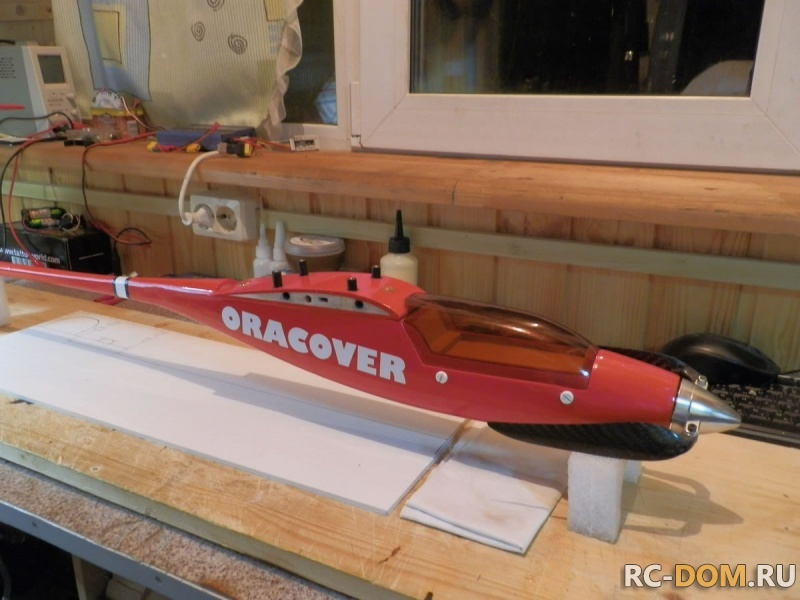

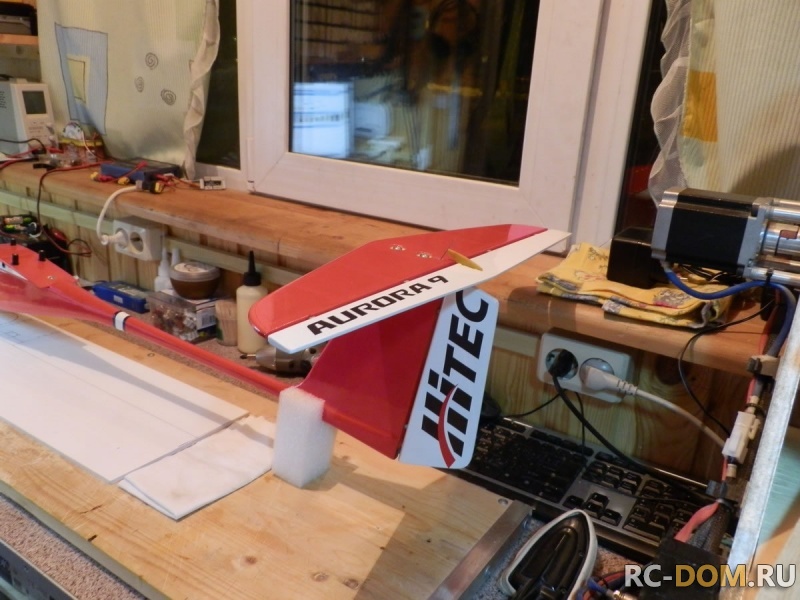

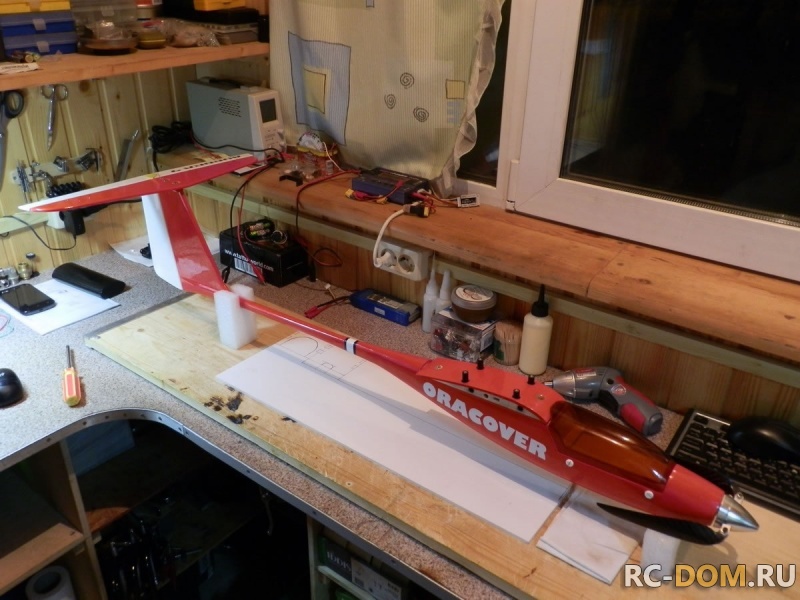

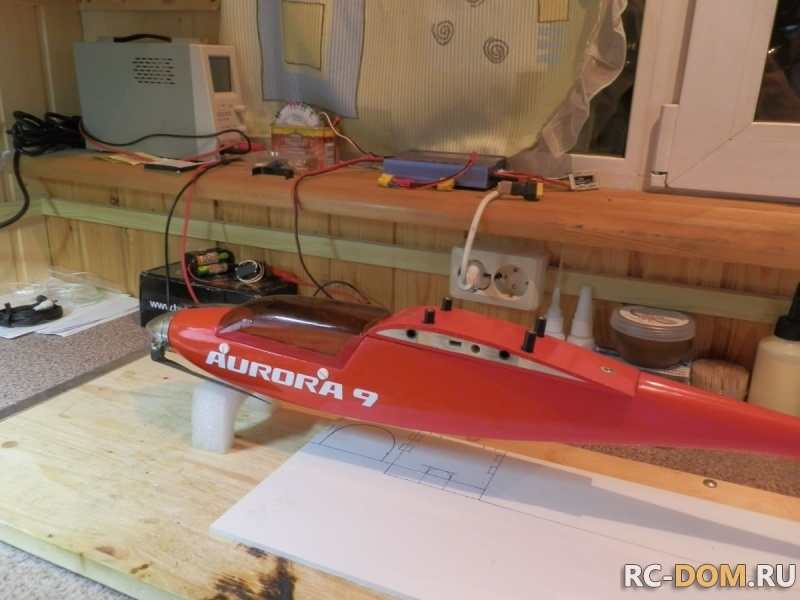

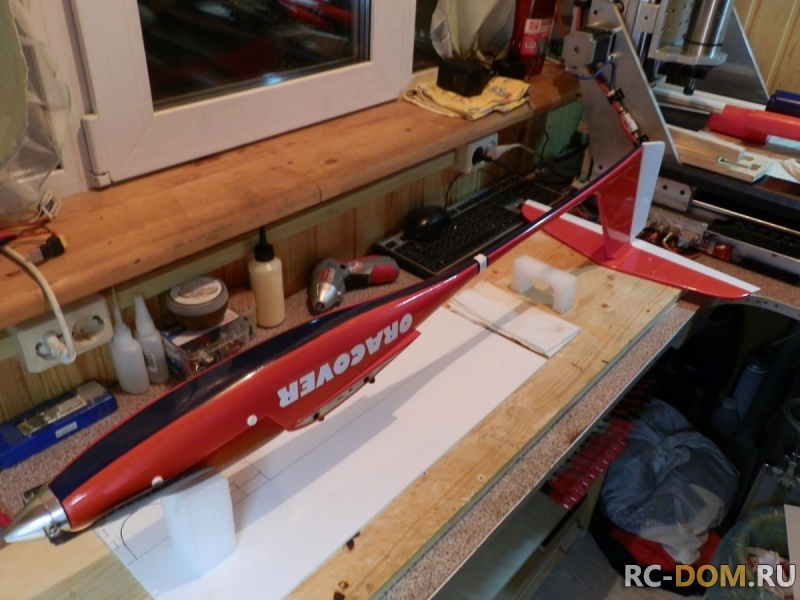

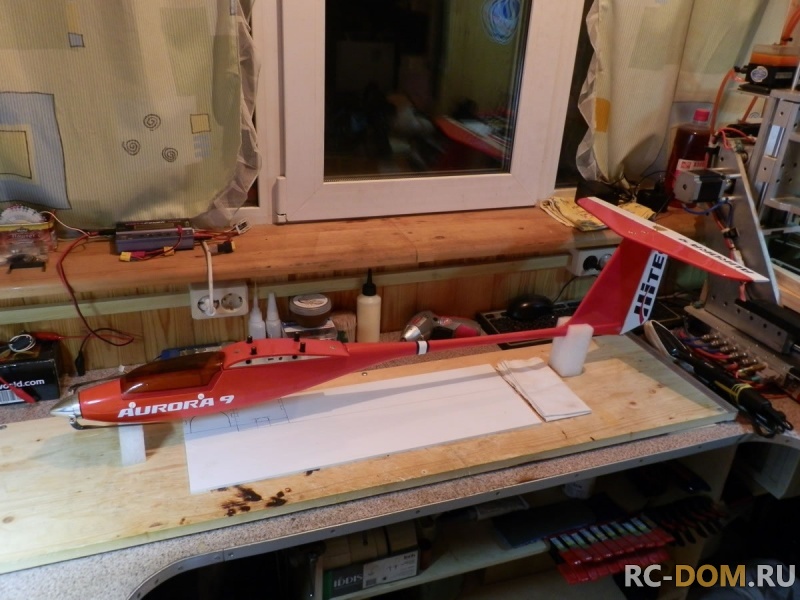

Сегодня немного поработал над внешним обликом планера.








В ход пошла плёнка Oracover, оставшаяся после постройки самолёта Velox Revolution II 2200mm и полиграфия от того же проекта. Сам по себе фюзеляж планера полностью готов, осталось сделать "багажник" на центроплан для размещения FPV-оборудования. Но пока нет в руках камеры и нет определённости с версией RVOSD, "багажник" делать не буду. Там работы немного - за день всё делается. Следующий этап - изготовление левой консоли, затем обтяжка обеих консолей и в конце - облёт и настройка планера с имитацией "багажника" (вес FPV оборудования чем нибудь заменю). Думаю, к сезону успею. А вот с камерой, AV-передатчиком и очками могу не успеть - денег пока нет, а то, что хочу продать для покупки недостающего оборудования, пока не продаётся...

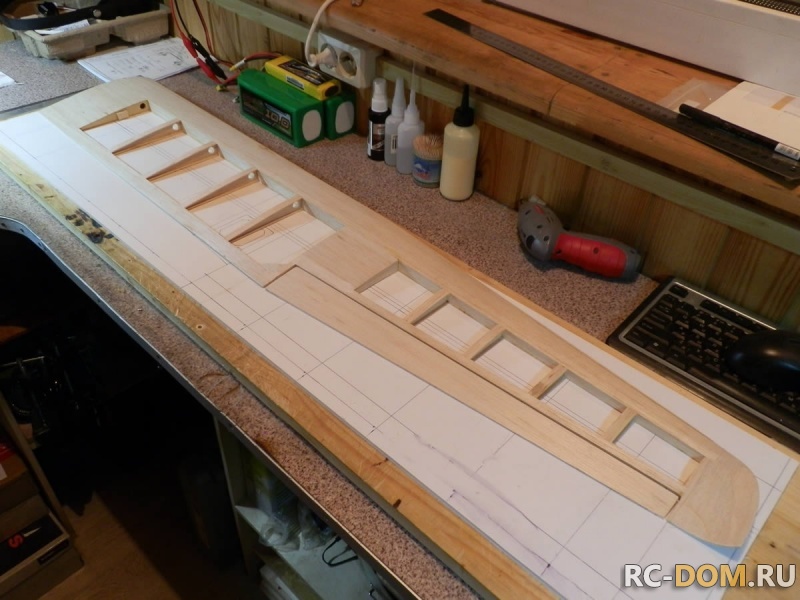

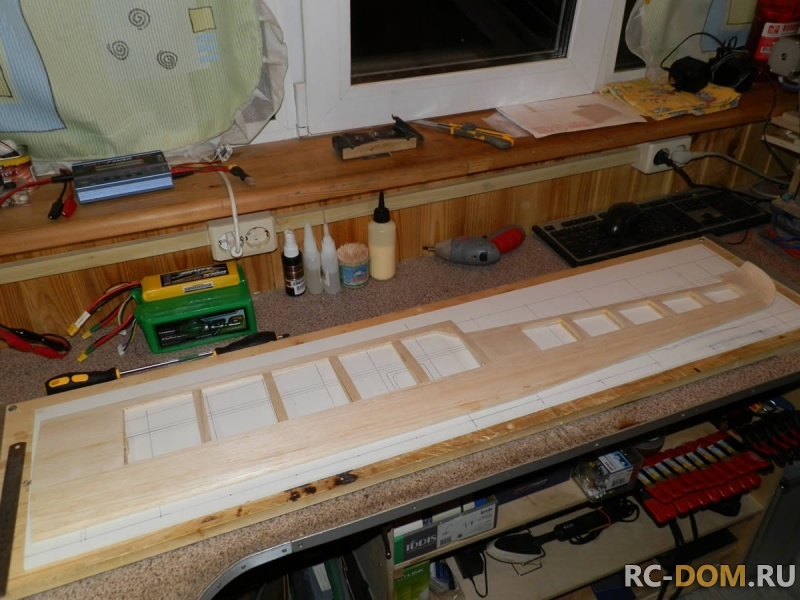

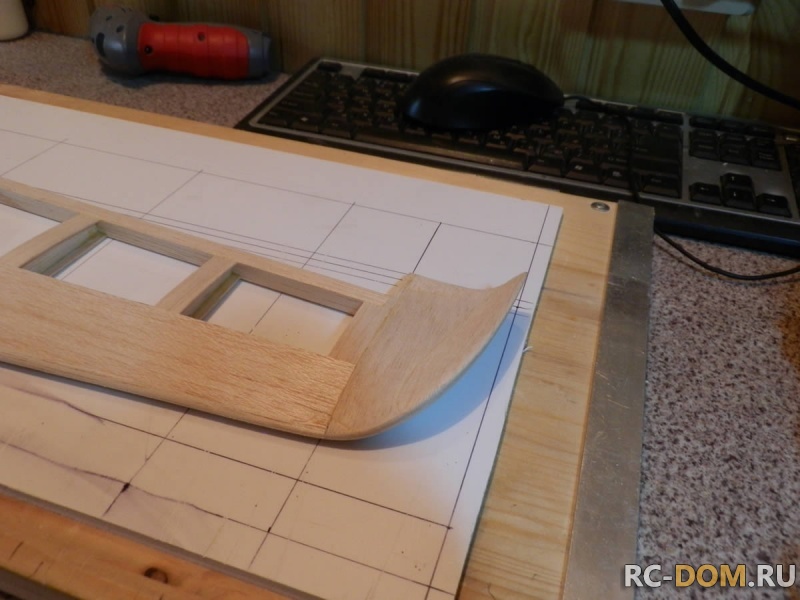

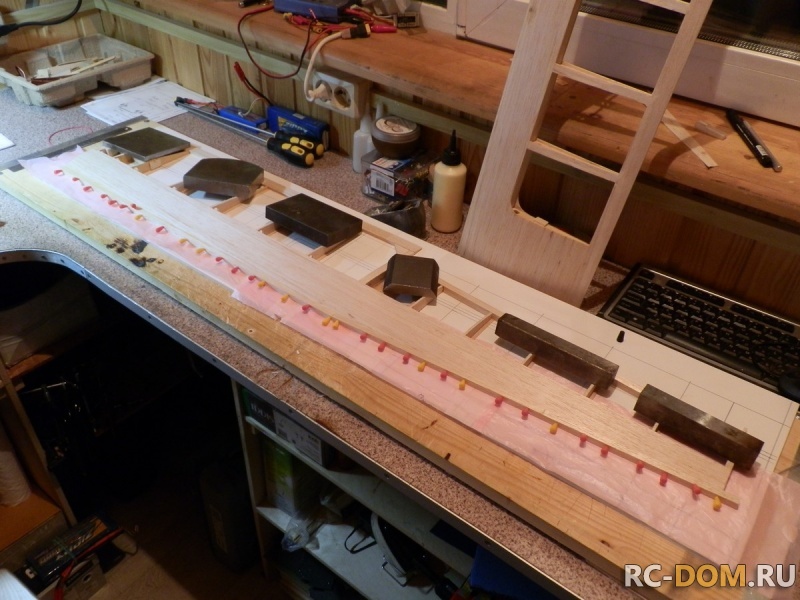

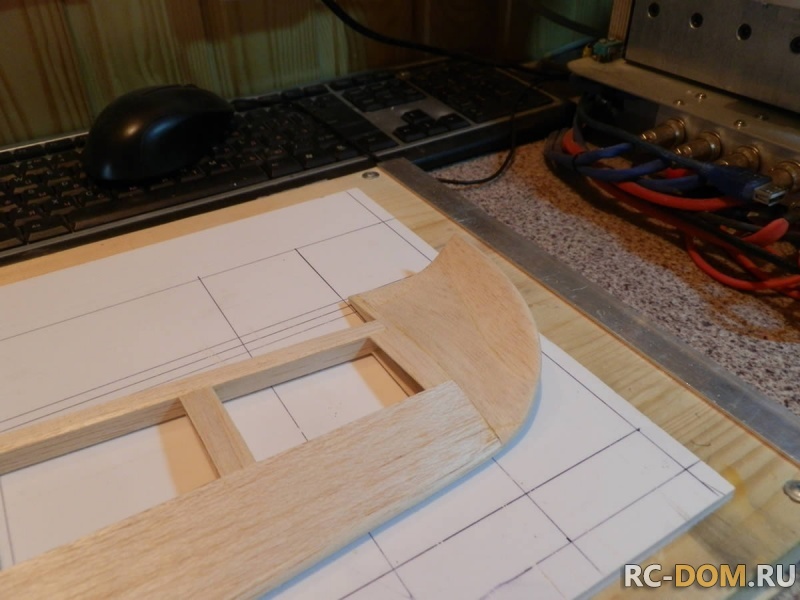

Ну вот, левая консоль почти готова. Ещё четыре полки приклеить, сделать законцовки и элероны на обе консоли и обтягивать.




Уже где то в пути шестая RVOSD, курсовая камера, объектив для неё и передатчик. Приёмник Aomway (простой, без писАлки и электронного управления, 16 каналов) купил ранее. Как всё приедет - сниму размеры, прикину компоновку и начну делать съёмный "багажник" на центроплан.

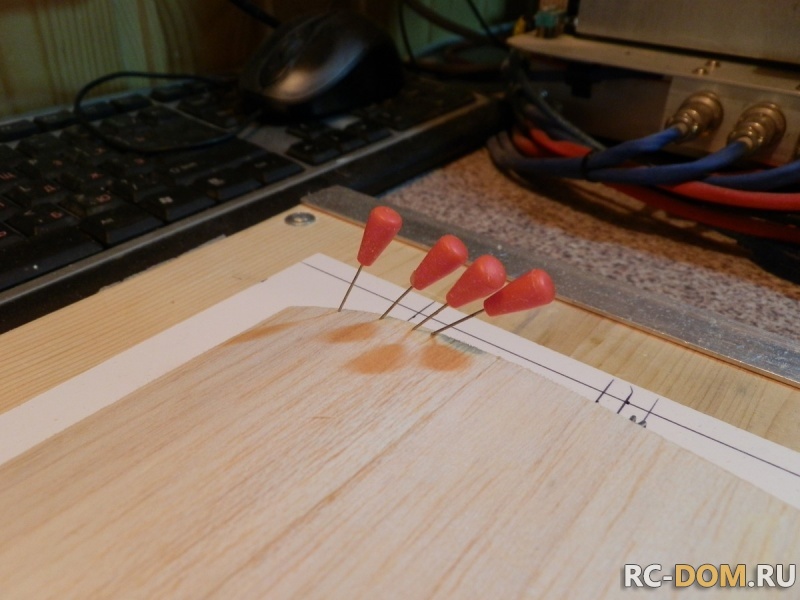

Люди, а кто нибудь в курсе - где купить вот такие булавки:



Я даже не знаю по каким ключевым словам их искать в сети! По разному пробовал - всякую хрень выдаёт, кроме того что нужно. Но ведь буржуи ими пользуются активно - значит где то покупают! Нашёл подобные на Линдингере, но там, блин, доставка жутко дорогая - из-за этой фигни платить бешеные бабки почтальону печкину неохота....

Серёжа, чешские булавки были хорошие, конусные они - по бальзе хороши, пошукай на чешских сайтах, Modela в совковые времена называлась эта фирма...

Спасибо, тёзка, поищу. Вопрос только в том - по каким ключевым словам искать? Или методом тыка - смотреть всё, что есть, пока не наткнусь на нужное?

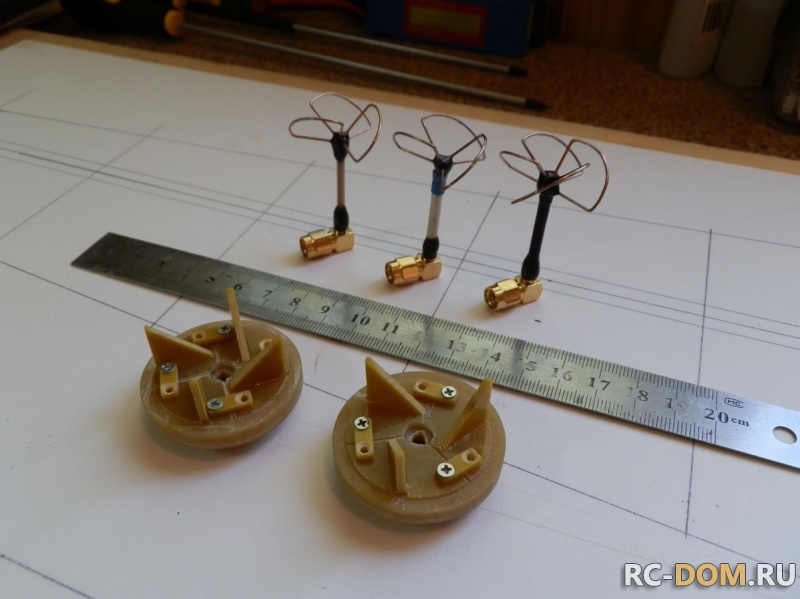

Решив попробовать себя на поприще FPV-полётов, обзавёлся всем необходимым, почти достроил носитель - планер. И, пока нахожусь в ожидании посылок с шалабушками, решил попробовать самостоятельно сделать несколько антенн "клевер". А что - все делают, а я не смогу? Всё ж таки - профессиональный электронщик и радиолюбитель (давненько, правда, в эфире не работал , а когда то был завсегдатаем "двойки", 28 и СВ). Понимая, что не имея КСВ-метра, СВЧ спектр-анализатора и прочего хорошего оборудования для настройки АФХ, "правильную" антенну сделать трудновато, решил делать антенны хотя бы максимально точно и аккуратно. Аккуратность при изготовлении антенн (тем более в таком диапазоне - 5,8ГГц) - залог успеха. Набросал в SolidWorks модели приспособлений, закинул заготовку (стеклотекстолит 6мм) на ЧПУшку и сделал КИТ для сборки двух приспособлений - под четырёхлепестковый "клевер" и под трёхлепестковый. Сегодня на работе попробовал сваять несколько антенн.




Первая получилась не очень (с белой ножкой), остальные - очень даже неплохо. Лепестки обрызгал лаком Isotemp - очень хороший немецкий лак для печатных плат и прочей электроники. Остаётся проверить антенны на деле. Жду посылки с передатчиком и камерой.

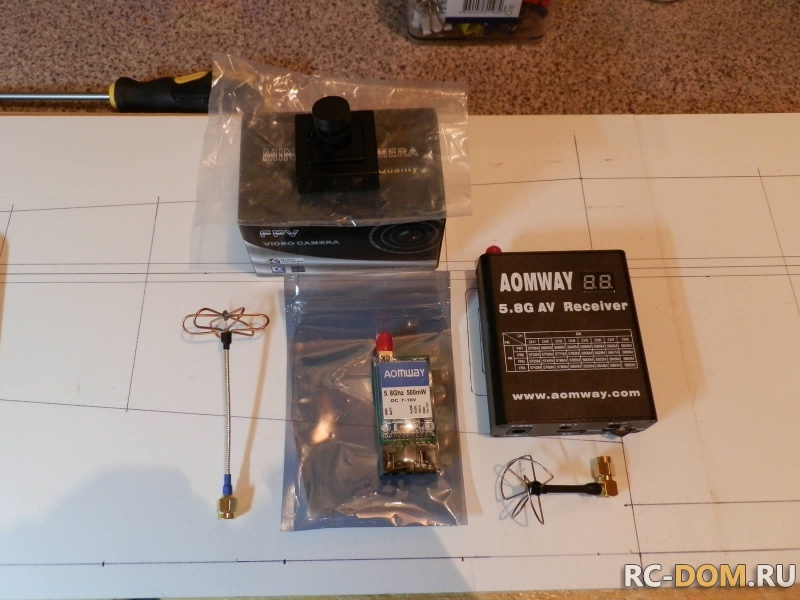

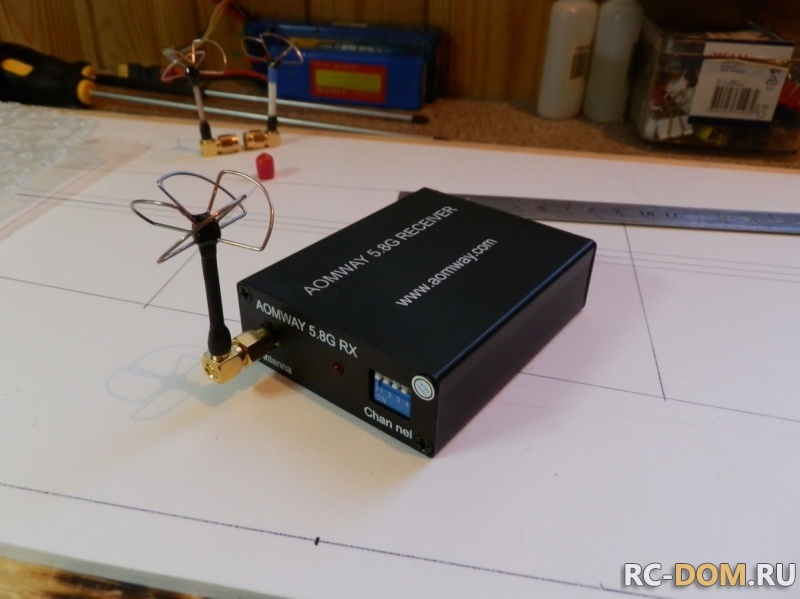

Ну вот, доехали до меня почти все шалабушки:

1. 5740-5860Mhz антенна типа "ромашка" SMA (Fatshark)
2. Камера SONY Effio-V 800TVL WDR FPV Special EFFIO-V
3. 3.6мм линза для FPV камер
4. Приемник AOMWAY 5.8G с рекордером, 32 канала RXA
5. Передатчик AOMWAY 5.8G 500mW TXA1000
6. 3-х контактый кабель для FPV камер
7. Стабилизатор напряжения UBEC 5V/6V 3A



В пути (сегодня посылка трекнулась на московской таможне) RVOSD 6. На подъезде LRS RLink. В мае ожидаю видеомаску HeadPlay HD. Как только приедет RVOSD и LRS, смогу начертить бокс для FPV оборудования, который будет устанавливаться на виброгасящих опорах на центроплан планера.

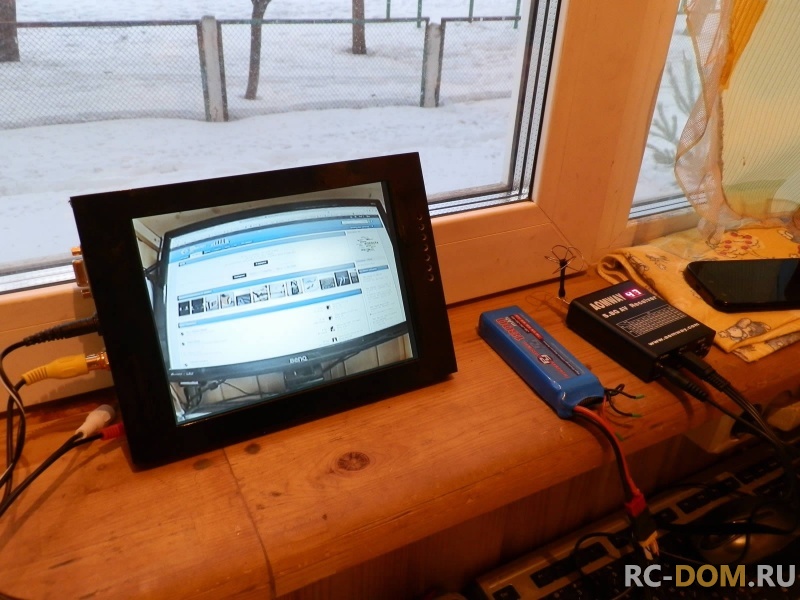

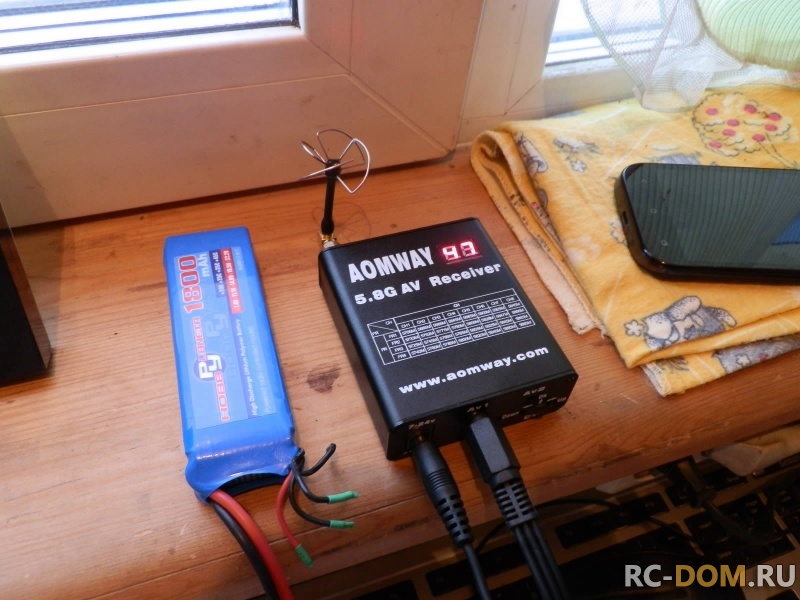

Само собой всё приехавшее подключил, проверил.

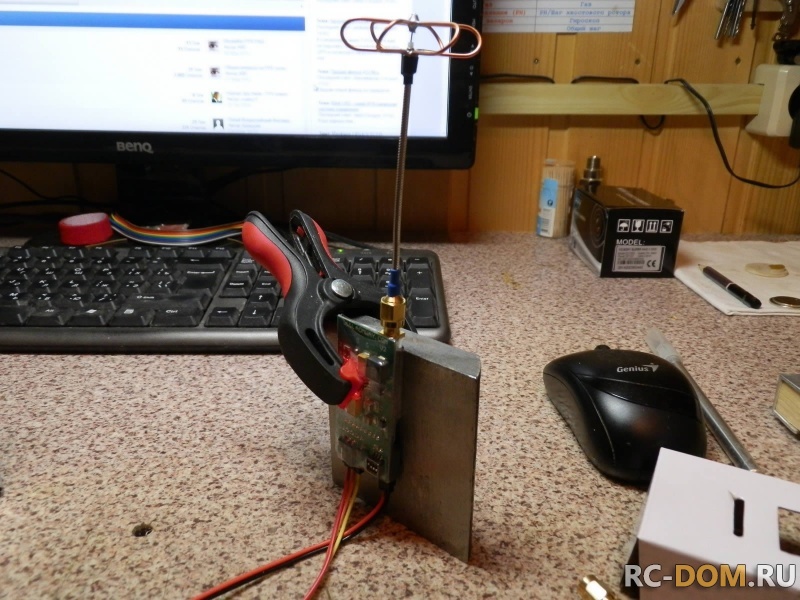

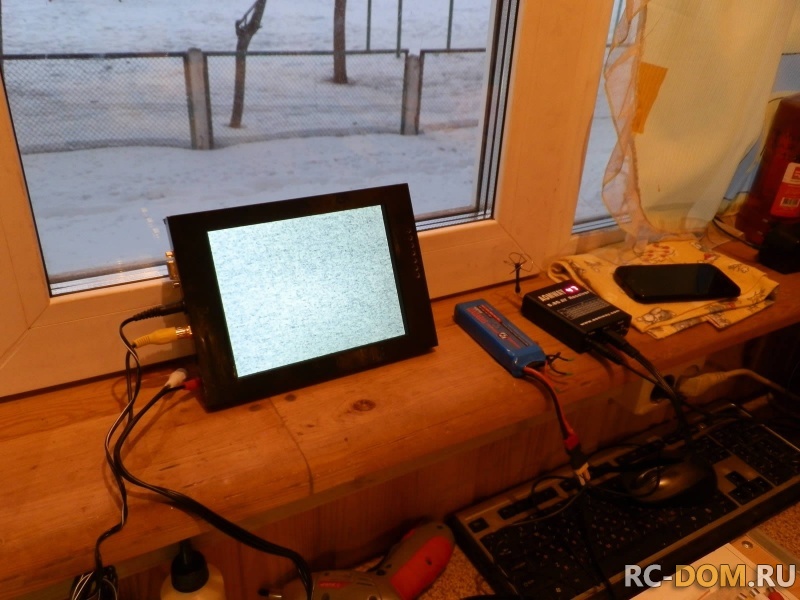

Передатчик прицепил столярной прищепкой к стальному бруску - типа охлаждение. Помогло Порадовало русифицированное меню камеры. Да и сама камера если не поразила качеством изображения, то, по крайней мере порадовала. Подивился приёмнику - он, похоже, сам генерит дополнительный ТВ-сигнал и при выключении передатчика монитор не "синеет", а показывает стандартную картинку эфирных помех. Но для этого надо сначала включить передатчик, потом приёмник. В противном случае приёмник может вообще отказаться показывать что либо кроме синего экрана. Логику работы пока не понял. Разберёмся. Пока всё нравится. Слегка помучился с настройкой резкости при смене объектива на 3,6мм. Потом сделал проще - нашёл контрастную картинку, навёл на неё камеру, поставил из меню максимальный зум, настроил резкость, убрал зум. И всё стало вполне приемлемо. По другому не получалось - настраиваешь на близкий объект - плывут дальние и наоборот. С зумом всё срослось. Ну что ещё? Ещё в пути аккумуляторы Zippy Compact 3700 mA/h и регуль YEP-40A. Ну и всё. Останется всё это грамотно смонтировать на планере, обтянуть консоли и пробовать облётывать. Передатчик хочу попробовать смонтировать наверху киля - у меня Т-хвост, так что прямо на стаб и поставлю - это самое высокое место на планере и для передатчика видеолинка, по идее, самое лучшее расположение. С центровкой всё должно получиться нормально - у меня аккумулятор на 70гр. тяжелее того, на который изначально рассчитывался планер. И мотор тоже грамм на 30 тяжелее. На крайняк буду ставить на хвостовую балку, хотя это не самый лучший вариант для 5,8ГГц - там карбоновая труба и две стальные тяги. В общем, разберёмся.

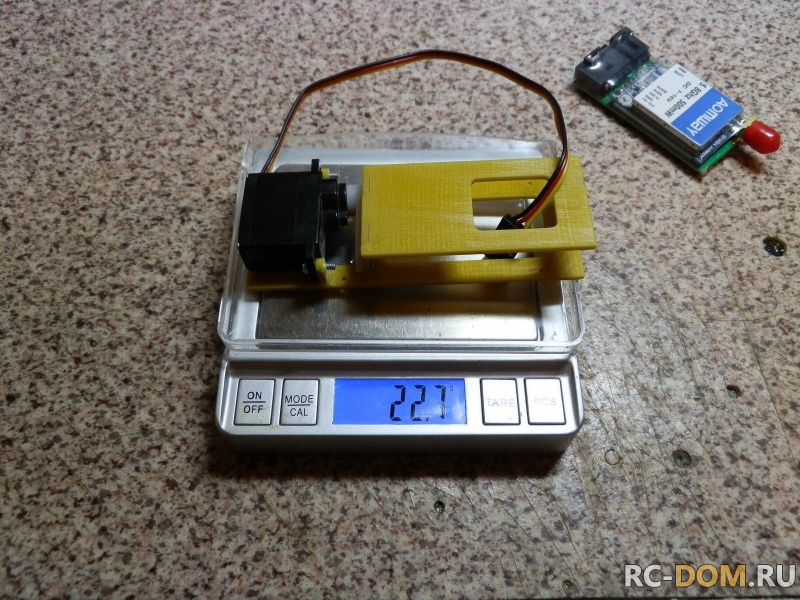

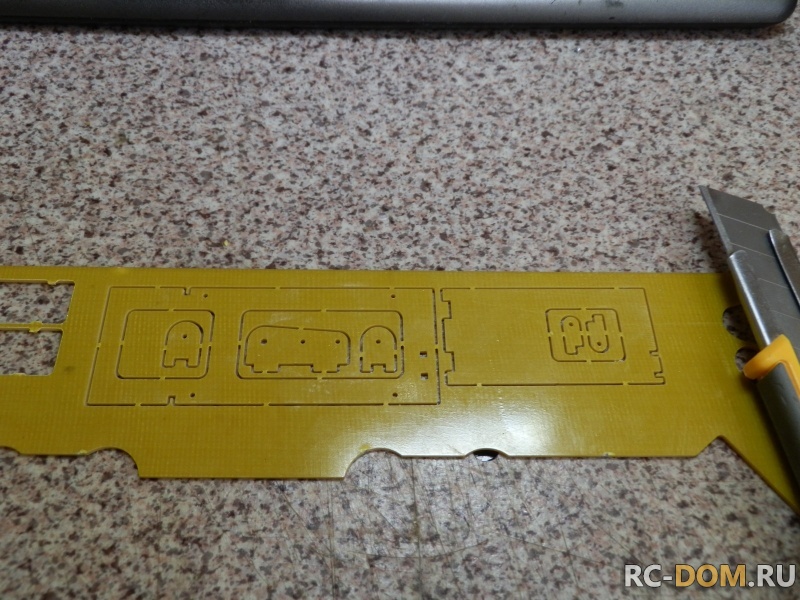

Поломав голову над размещением антенны видеолинка на борту модели пришёл к выводу, что самое лучшее место - на макушке Т-образного хвоста не подходит. Ибо вес передатчика с антенной составил 25гр, а такой вес на хвосте придётся компенсировать сотней грамм (если не больше) в носу модели. Нереально. Все прочие варианты предполагали основательное затенение антенны фюзеляжем и всем, что в нём находится. Не айс. Вспомнил, что лучшее расположение антенн типа "клевер" и "ромашка" - вниз башкой. Но такое расположение предполагает, что антенну всё время будет сносить при приземлении. Что делать? Микролифт сразу напрашивался, но как то не хотелось городить огород на красивой модели. Но ничего не поделаешь - видеолинк нужен надёжный. В общем, покумекав немного, поковырявшись в CorelDraw (ради такой фигни лень было мучить SolidWorks), накромсал вот чего:

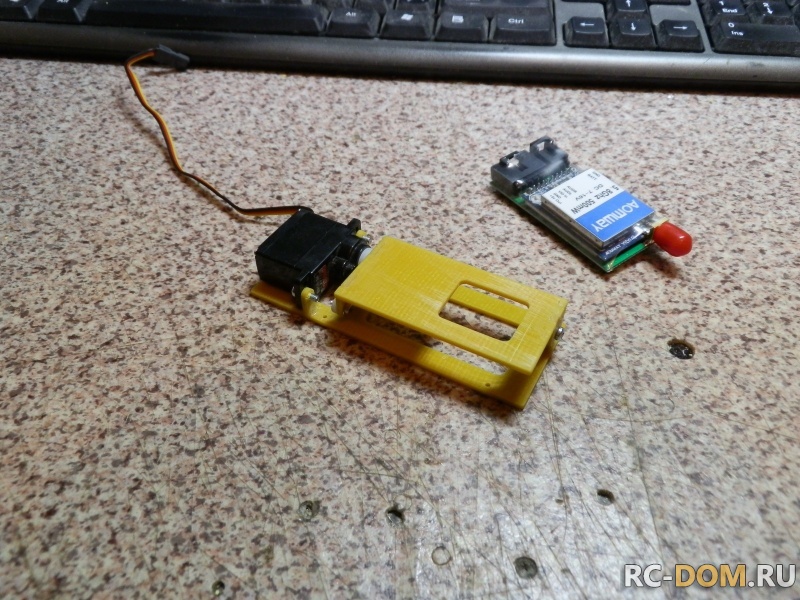

И вот что в итоге получилось:

Само собой, вся эта конструкция будет надёжно закреплена на специальные кронштейны на корме кокпита и хвостовой балки. Сейчас приляпал на скотч для фото-видеосессии.

Как то так. Посмотрим что из этого получится.

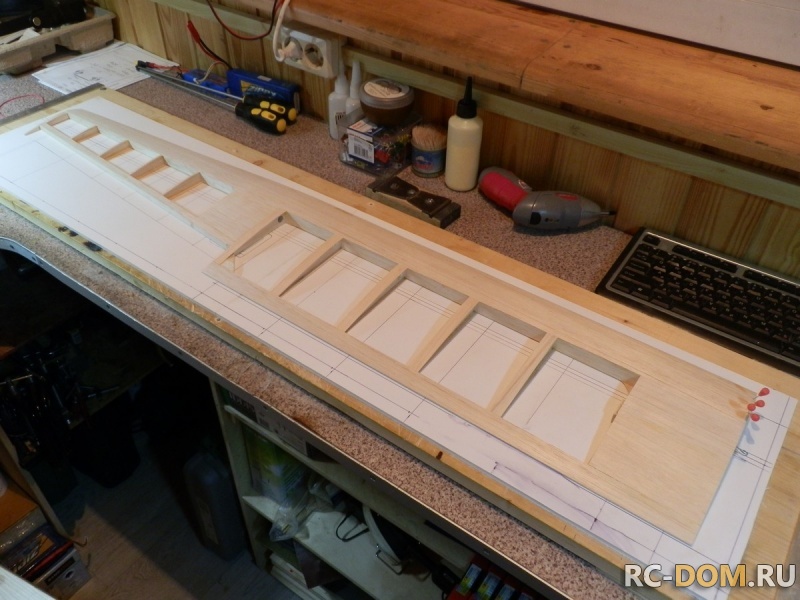

Ну вот, одна консоль полностью готова к обтяжке.

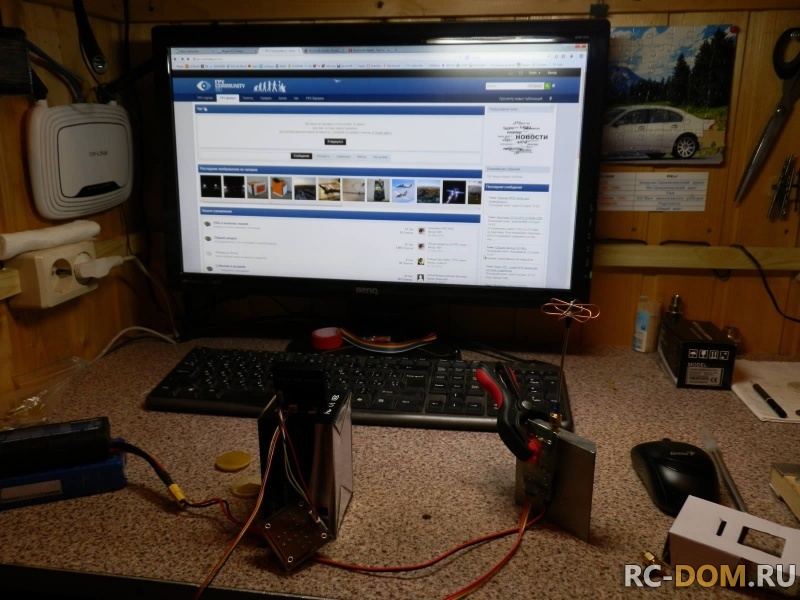

Завтра сделаю элерон для второй и начну затягивать в плёнку. Попутно балуюсь приобретённым ФПВ-оборудованием. Сегодня собрал макет - на дощечку закрепил видеопередатчик, ВЕС, RC-приёмник (Hitec Optima 7) и камеру на серве. Передающая антенна - "ромашка" из местного магазина. На приёме - четырёхлистный "клевер". Но попробовал и самодельный восьмивитковый Хеликс. В общем, уволок макет на кухню, сам с приёмником засел в мастерской на лоджии. Итого - сигнал уверенно пробивал 3 ж/б плиты, холодильник и маячивших по квартире домочадцев. Вертел камерой с передатчика - прикольно. Больше всего помех вносят мотающиеся туда-сюда люди. Пробовал накрывать приёмник с антенной большой жестяной коробкой от чая. Всё равно работает, зараза. Понимаю, что всё это баловство и тестит всё надо в поле с реальными расстояниями, но всё равно прикольно. В общем, планер скоро будет готов к облёту. А к маю и видеомаска HeadPlay HD должна подъехать уже. Так что сезон начну во всеоружии.

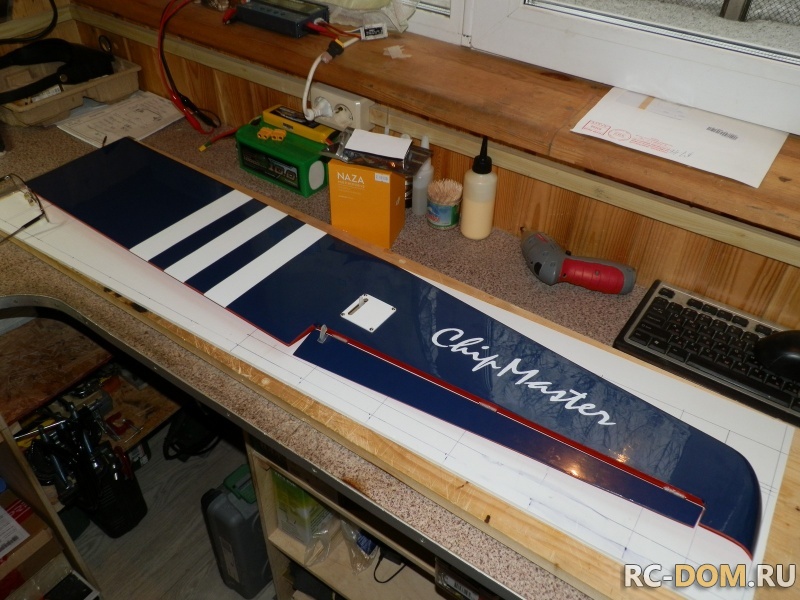

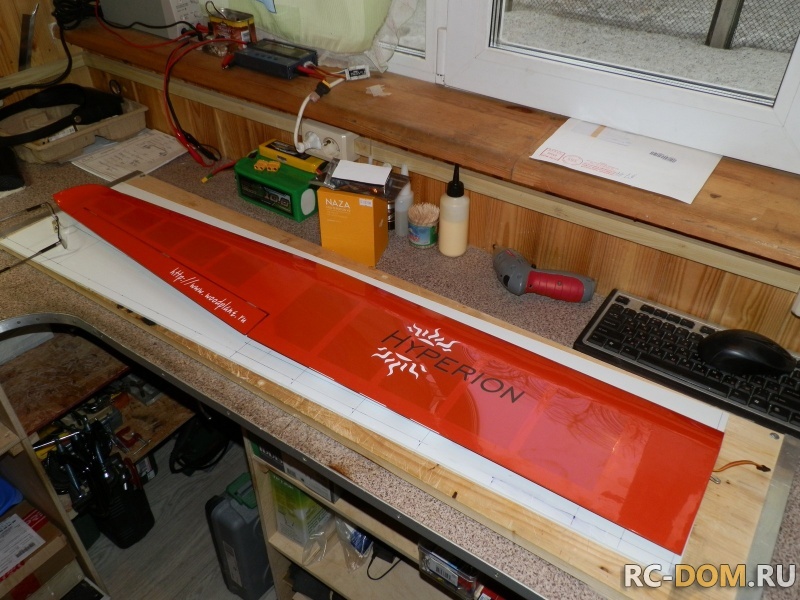

Одна консоль готова.


Тягу ещё от сервы к элерону сделать. На неделе сделаю и вторую консоль. На этом работа над планером будет завершена. Останется сделать "ФПВ-багажник" и можно облётывать.

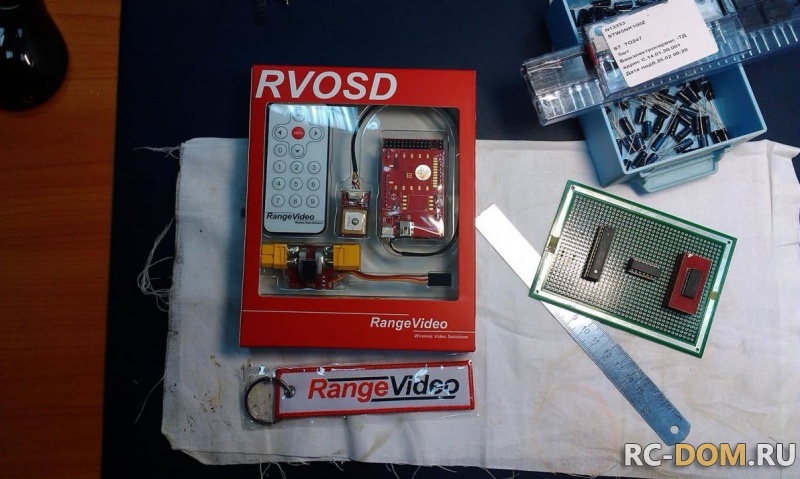

Приехала RVOSD 6.



Теперь всё есть чтобы спроектировать и сделать "ФПВ-багажник" и полностью подготовить планер к облёту.

Сергей, что за аккумуляторы зеленого цвета на заднем плане?

Оооо! Это настоящие кирпичи для большой гексы на раме Tarot810. Банки 6S1P/10000mAh/10C. Мультистаровские (мультироторный бренд от Turnigy). Будут ставиться по две штуки сразу - для длительного полёта по ФПВ. Это мне заказали большую гексу собрать типа RTF. Вот и занимаюсь - шабашка вроде как. Это от того самого заказчика... Ну ты в курсе.

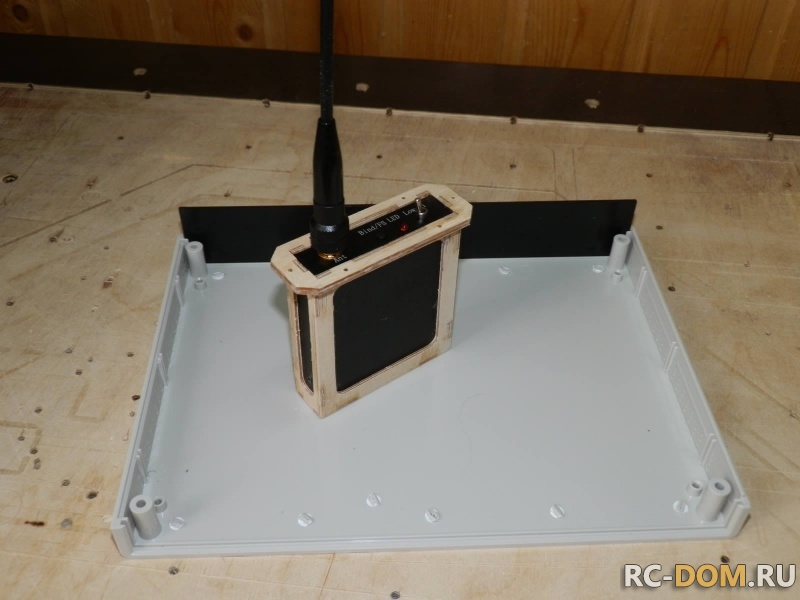

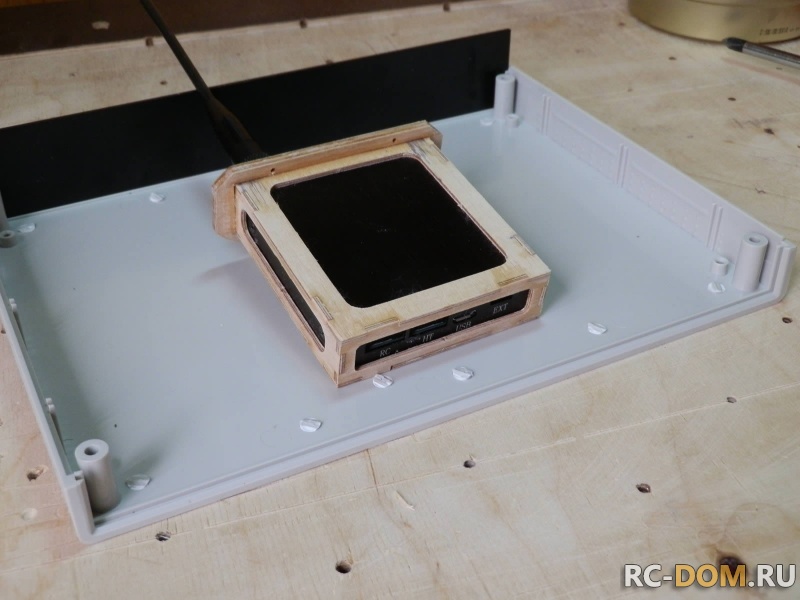

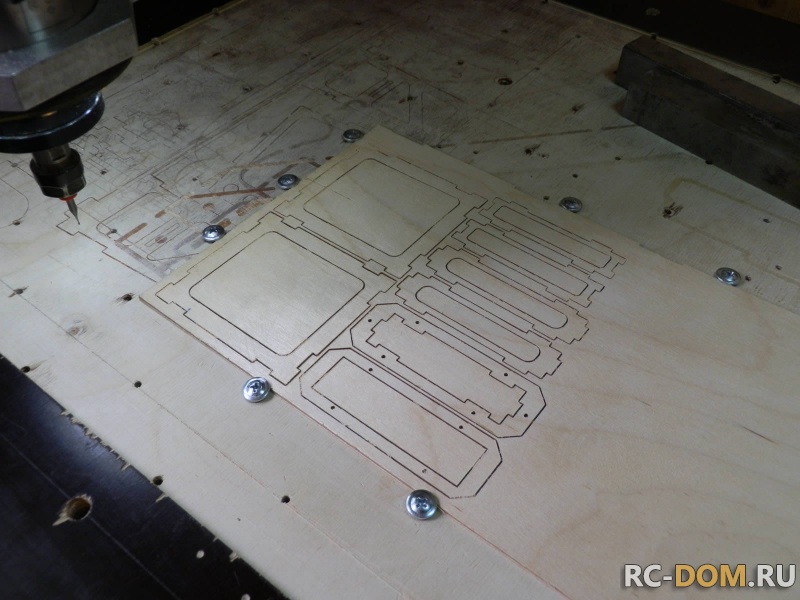

Закончив с проектом ФПВ-гексы на заказ и наземной станции для неё, начал делать наземку для себя. Штатив купил, начинаем собирать сам блок. Накромсал на ЧПУ и собрал контейнер для установки консольно в корпус наземки передатчика LRS RLink:

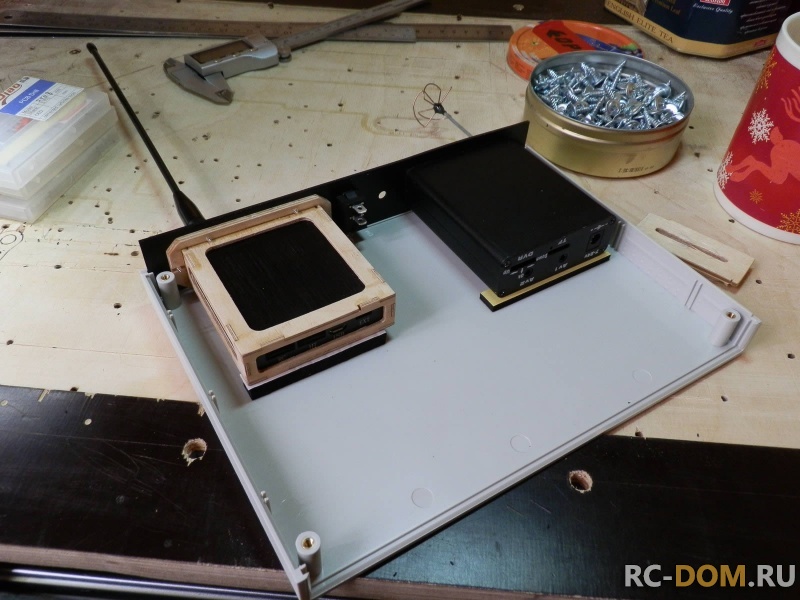

Затем ставим всё в корпус, на крышки корпуса по/над передатчиком и приёмышем наклеиваем полоски пористого мата для того, чтобы девайсы не болтались в корпусе наземки (к девайсам мат не клею, только к крышкам корпуса - как подпорки):

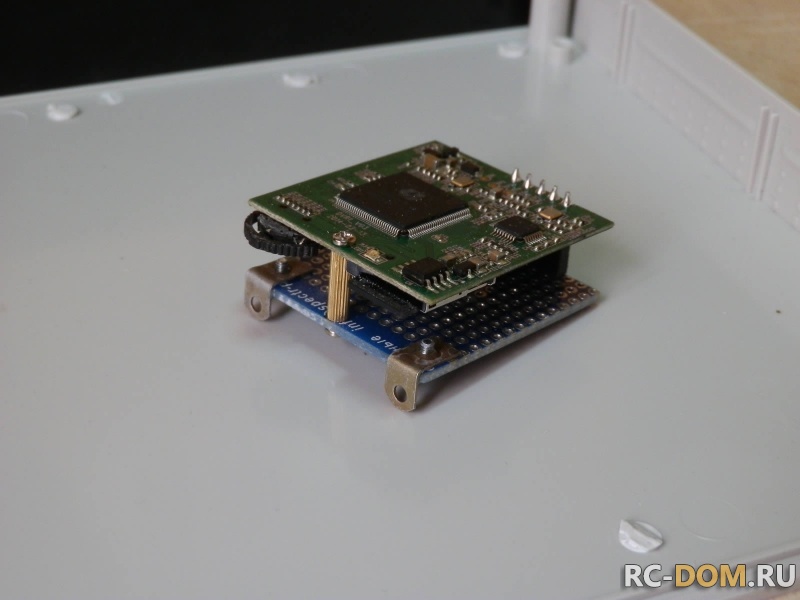

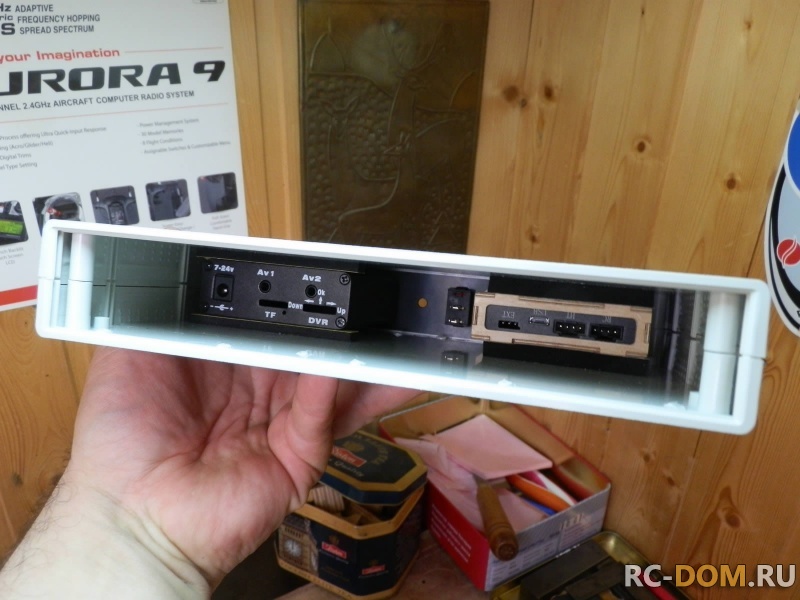

Вынул из приёмника платку DVR и консольно закрепил её на задней панели корпуса:

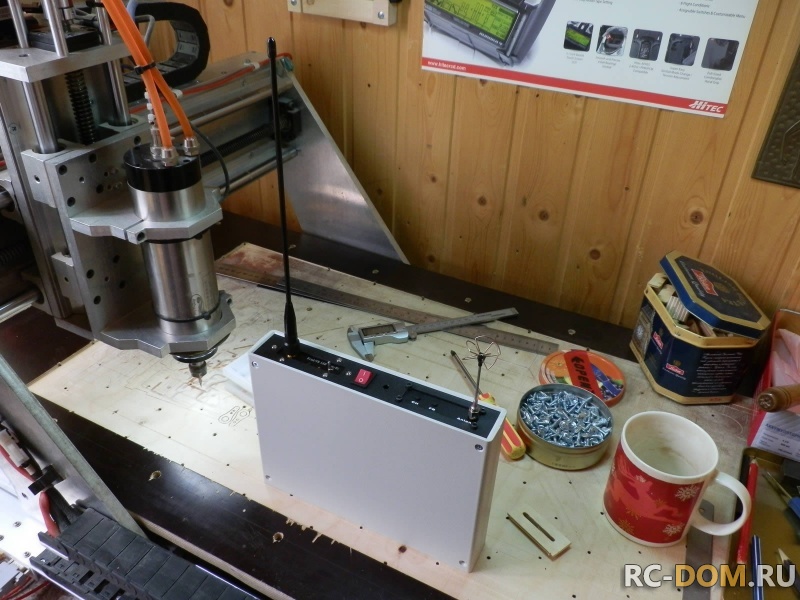

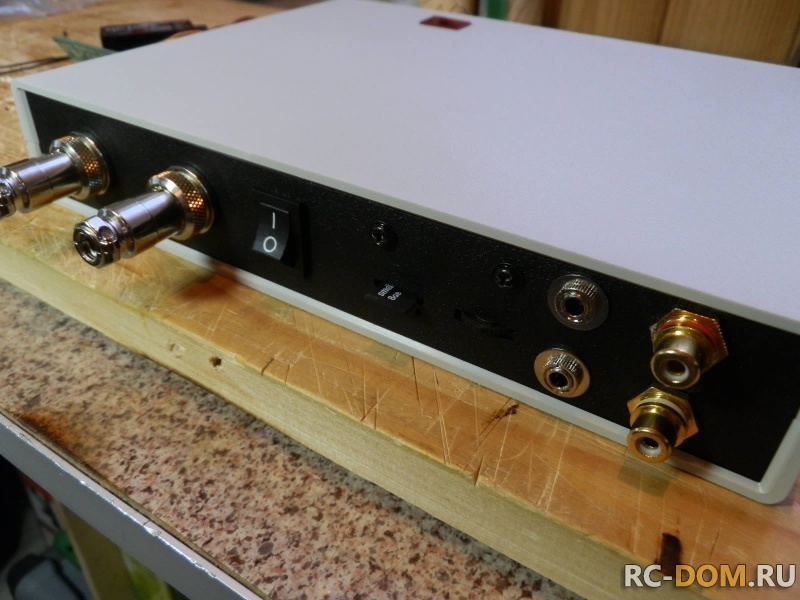

Все отверстия резались на ЧПУ, потому как так оно точнее и красивее. Ну и, как результат, на сегодняшний день почти всё закреплено:






Не хватает ещё аккумулятора (заказать надо в НК) и надо установить в корпус приёмник Hitec Optima 9 и PWM/PPM/SBus конвертер из здешнего магазина. Потом всё аккуратно распаять, уложить провода и кабели и можно будет опробовать. Думаю, к следующим выходным всё будет готово. Ах да, аккумулятора пока нет и заказать не могу - денюжки кончились . Зарплату ждём...

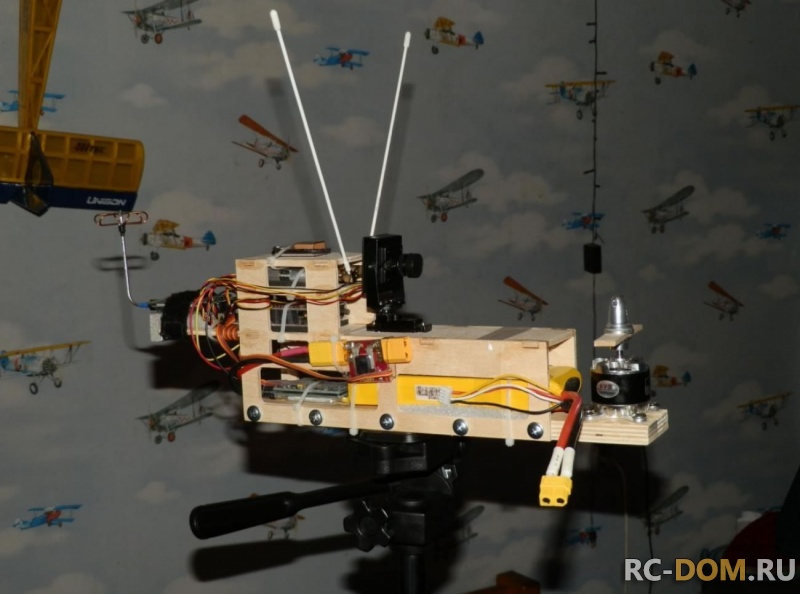

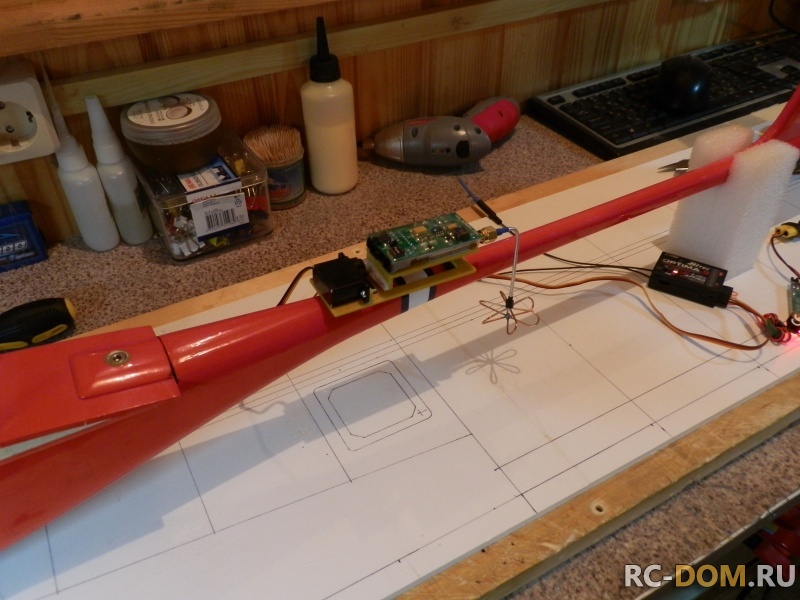

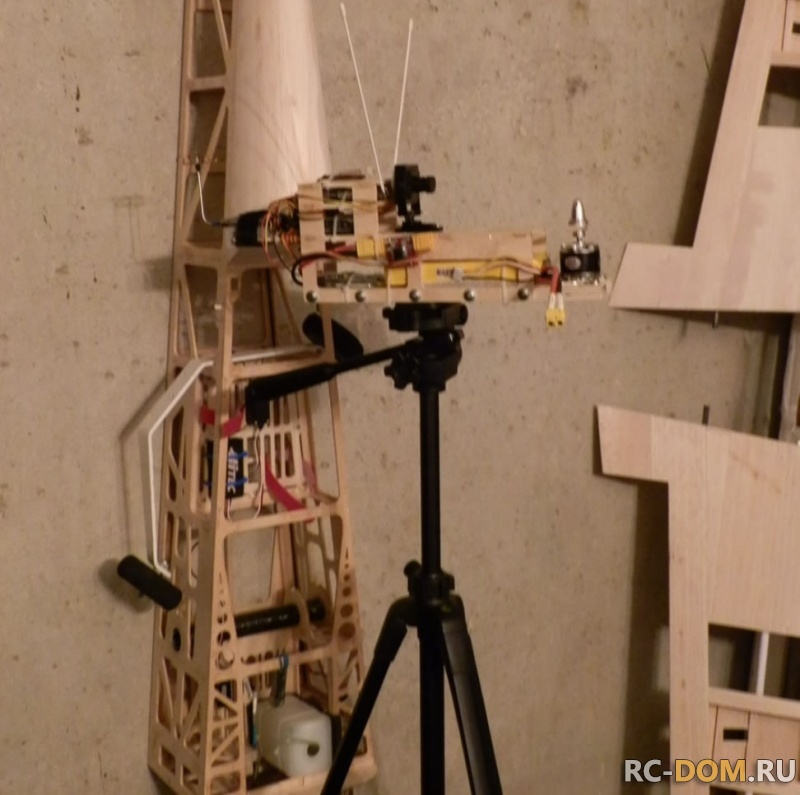

P.S. Вчера сделал макет, имитирующий взаимное размещение бортовой аппаратуры. Чтобы посмотреть - кто кому и как будет мешать. Если будет.




Доделаю наземку - поеду со всем этим хабаром куданить подальше в поле - тестить.

Сергей Нохрин, хорошо получается жду продолжения и первое видео с полета!!!

В начале мая должен видеошлем HD приехать. К тому моменту планирую всё доделать и начать с облёта планера. А уж потом - полёты по камере и видео с борта. Кстати сказать, с курсовой камеры видео хреновенькое - даже 5,8GHz не даст достаточно чёткой картинки. Да и сама камера не HD. А камеры для съёмки "художественного" фото/видео у меня пока нет. Да некуда её на этом планере ставить. Этот планер вообще - пробный мяч, для попробовать. Если понравится - буду что то более серьёзное делать. Там и хорошая HD камера в пару к курсовой будет.

да появиться
я вот уже начал копить

))) Клёва. Я на более аэродинамичную камеру посматриваю. Вот на эту. И цена боле вменяемая.

Сейчас хорошо - можно любой готовый корпус для самоделок подобрать. Купил, вырезал нужные дырки и готово!
Раньше пришлось бы ещё и его колхозить.... И материалов было недостать....
Наземка получилась здорово!

Привет Николай! Наконец то объявился, а то пропал совсем... Корпуса таки да, сейчас любые на выбор, лишь бы деньги были. Я электроникой с третьего класса школы занимаюсь. Сколько хороших готовых конструкций погибло в ящиках стола только потому что не было подходящих корпусов для них!!! Сколько любительских изделий, которые в то время удивляли даже взрослых дядей. А ведь на каждое надо было ещё деталей найти. В четырёх Уфимских магазинах, где торговали какими то деталями ("Темп", "Умелые Руки", "Горизонт", "Старт") продавали только с десяток каких то слюдяных конденсаторов, ламп и наборы двухваттных резисторов. Посылторг даже вспоминать не хочу - в каталоге было всё, на деле - ничего. Приходилось втихаря договариваться с сотрудниками "военных" заводов или покупать нужное на толкучке за бешеные бабки. А пацану 10-12 лет где денег взять? На мороженом и трамвае экономили. А уж договариваться с дядями с заводов приходилось через родственников. Затем схема собиралась неделями и месяцами. А до того - часы в читальном зале городской библиотеки за журналами "радио", "Моделист-Конструктор" и прочими. Стопки общих тетрадей со скрупулёзно перерисованными из этих журналов схемами, переписанными статьями. А потом всё умирало в пыльных тумбочках лишь потому, что корпуса было делать лень или не из чего. Изредка удавалось приспособить какой нибудь подходящий корпус от какого то другого устройства. Но это крайне редко, потому что и других устройств было не найти. Зато какая романтика была!!! Радиолюбительство, электроника были чем то из области искусства. Это было настоящее хобби! А сейчас... Всё есть - иди и покупай... Никакого творчества. Поэтому и "головастиков" среди последних двух поколений уже нет - выродились на всём доступном.

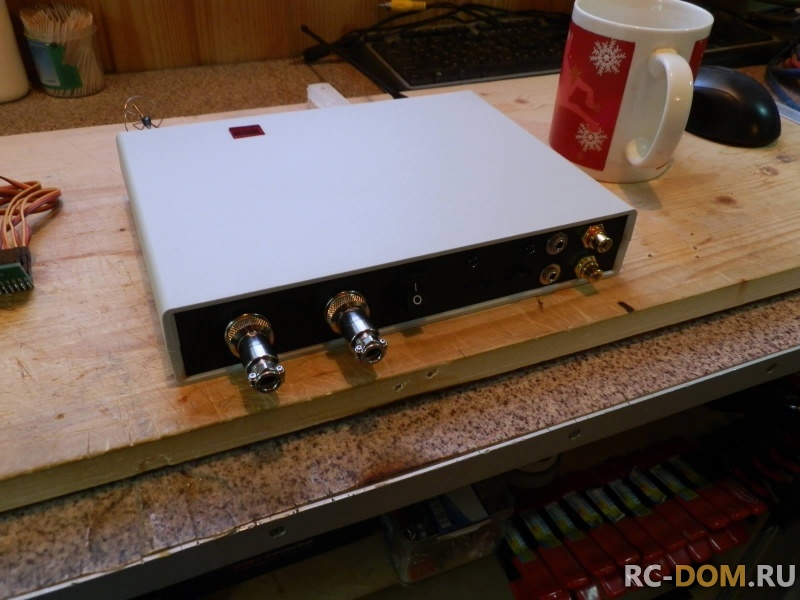

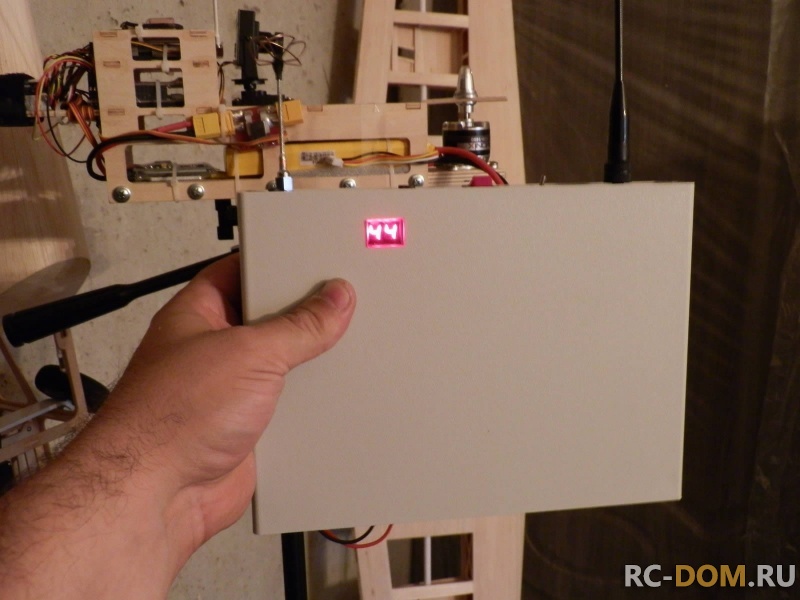

По сабжу. Наземку ещё не закончил. Но и в таком виде самому тоже нравится.
Когда осчастливишь читателей статейкой про 3D-фрезерование? Доходчивой, с картинками.
