Эпоксидка загущается, ей промазываюися все "критические" места и переходы...Потом поверху. стекло... Всё просто!
Администратор
Сергей Нохрин
Награда
Сообщений: 846
Уфа
397 дней назад
Гриценко Сергей:
А как стеклоткань запыхывается в выемки-заклепки, или там просто чистая эпоксидка.
Полагаю, что в заклёпках исключительно смола. Да и чёткие границы некоторых других элементов сформированы смолой, а не стеклотканью.
К делу надо относиться серьезно или не заниматься им совсем... © Л.П. Калугина, к/ф "Служебный роман"
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1801 день назад
Вес специального загустителя только на пользу...Он не только загущает смолу, но и делает её легче, я вляясь наполнителем. При желании вполне возможно выложить и кант и заклёпку исключительно смолой и тканью. Вопрос в другом - а оно надо?
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1801 день назад

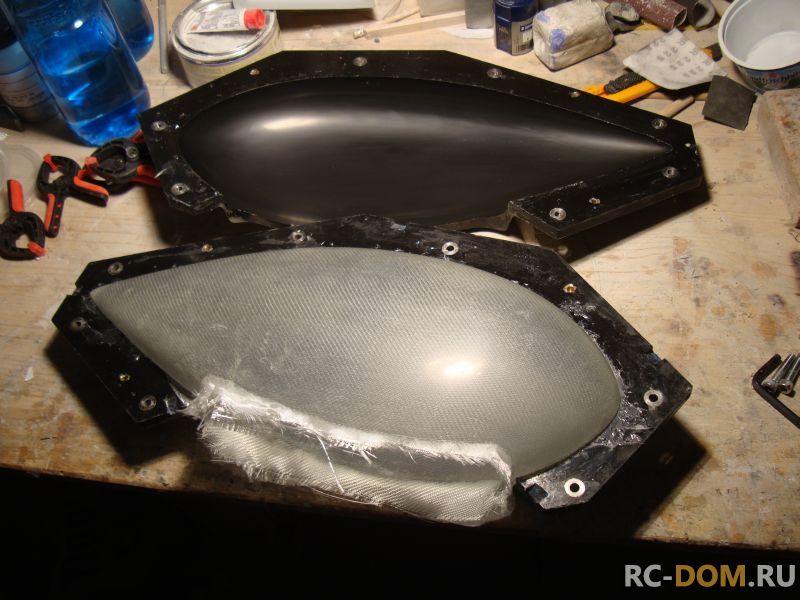

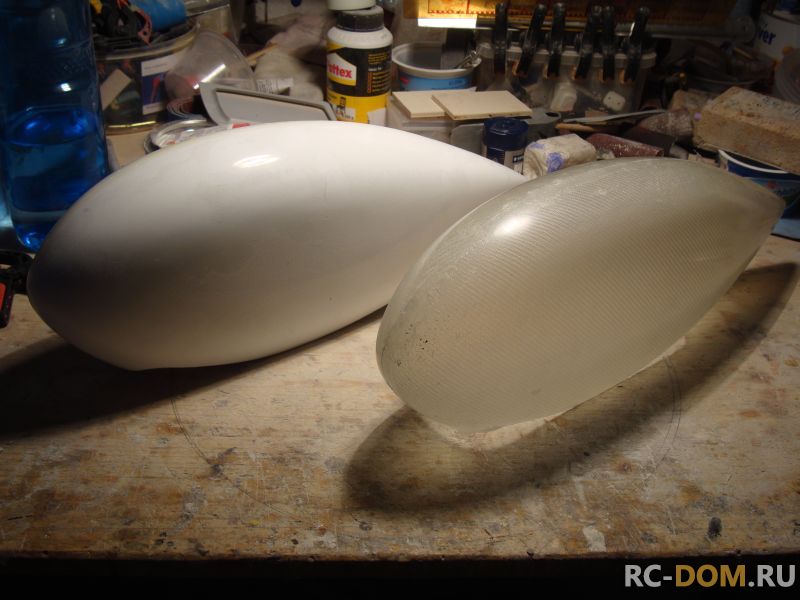

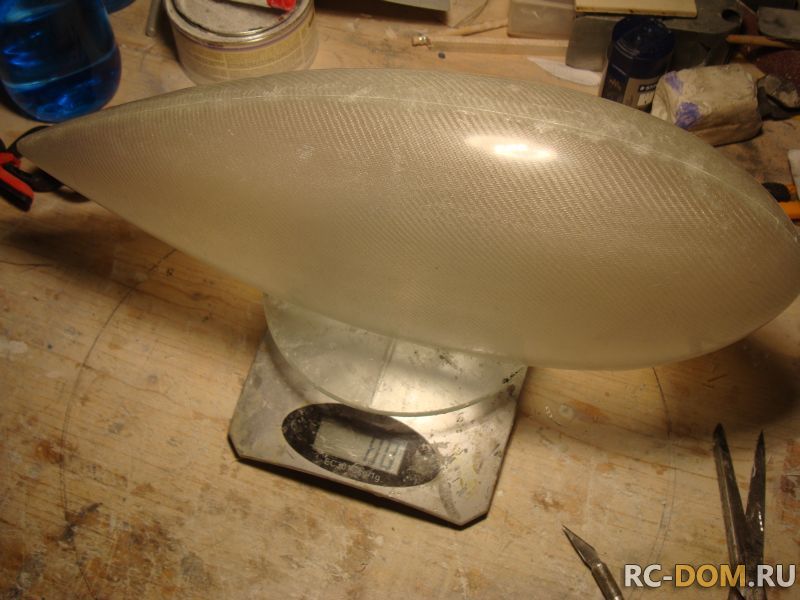

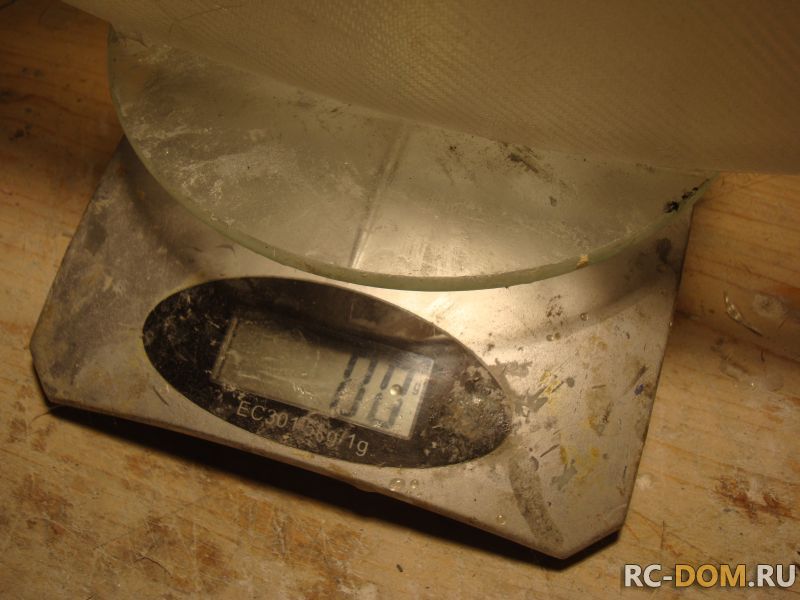

Вот такой получился обтекатель. Также , как и на капоте в форму было уложено три слоя стеклоткани - 0,49гр и два слоя 0,163гр. Это только пробный обтекатель, который нужен для дальнейшей работы. В оригинале обтекатель будет усилен в месте крепления и по нижней кромке углём.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1801 день назад
Совсем немного только сегодня я поработал с моим Вако, бедный аж запылился весь!
В начале я переделал амортизационные стойки, т.к. первый вариант не соответствовал прототипу. Этот вариант я сделал с применением фанеры 1мм, чтобы получить ровные и прочные кромки.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

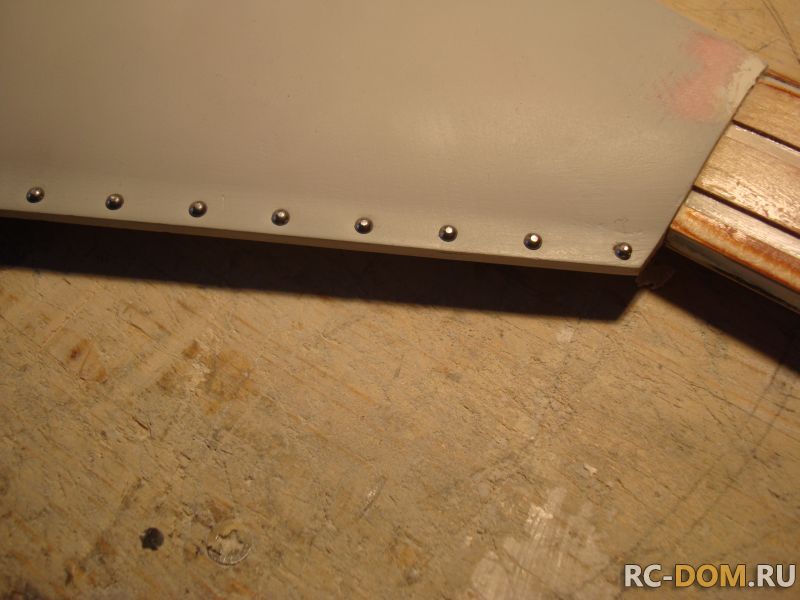

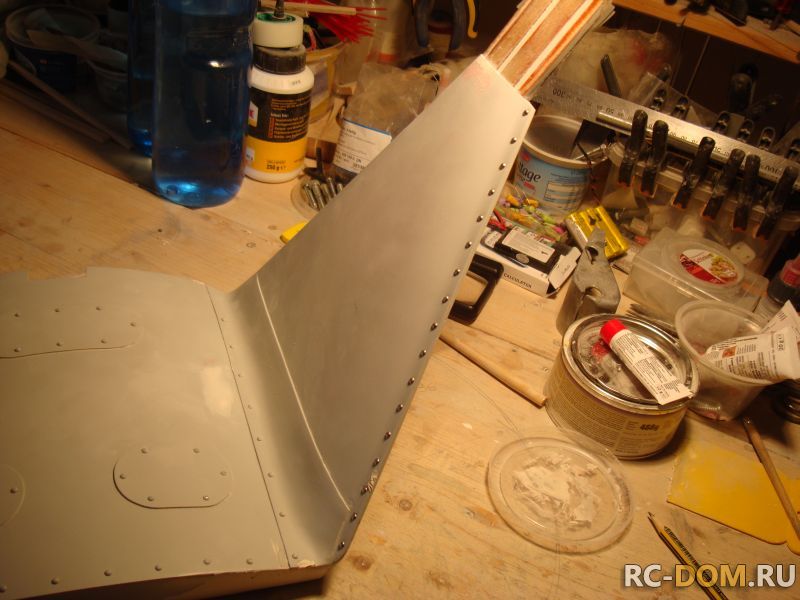

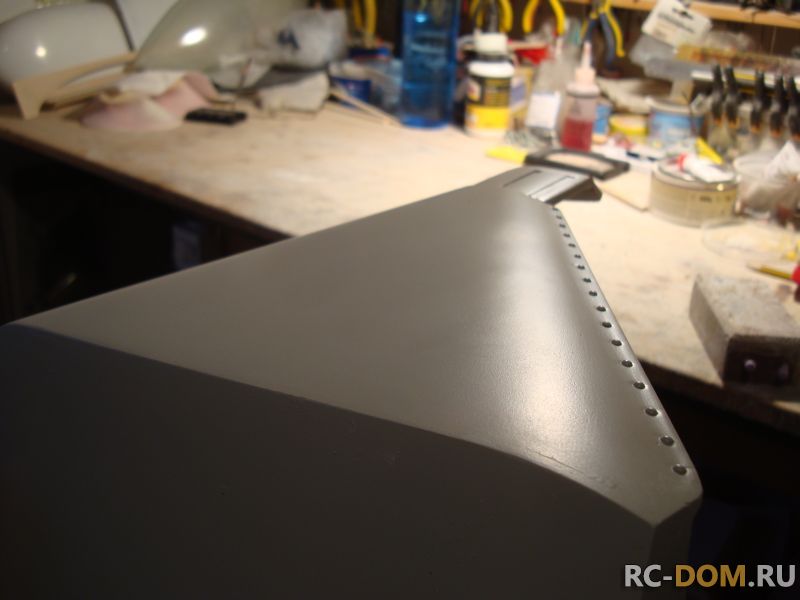

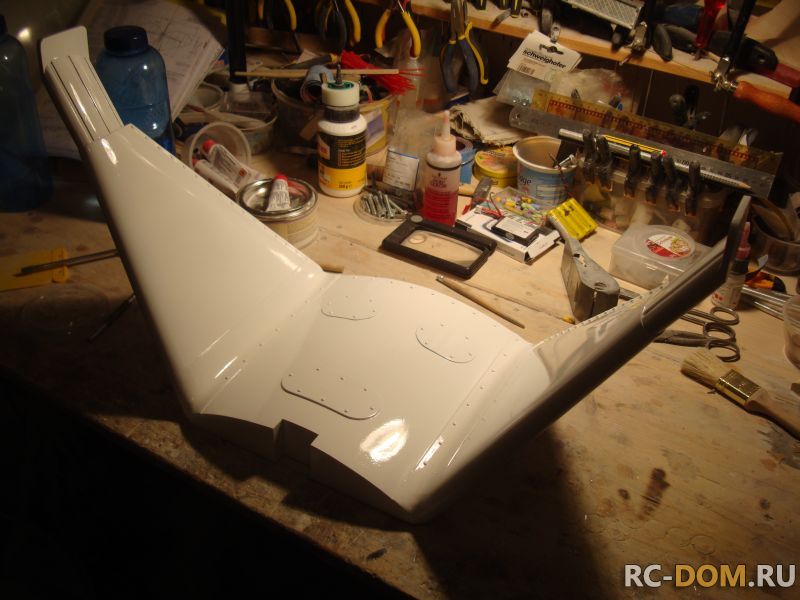

Наконец я вставил на положенные места 68 заклёпок, те, что по задней кромке обтекателя стойки шасси. Эта работа вовсе не сложная, но пришлось потратить на неё пару часов,т.к. мне было нужно отпиливать стальные заклёпки по длине до 2,5мм . Иначе у меня не получалось получить головки с двух сторон, как у прототипа.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

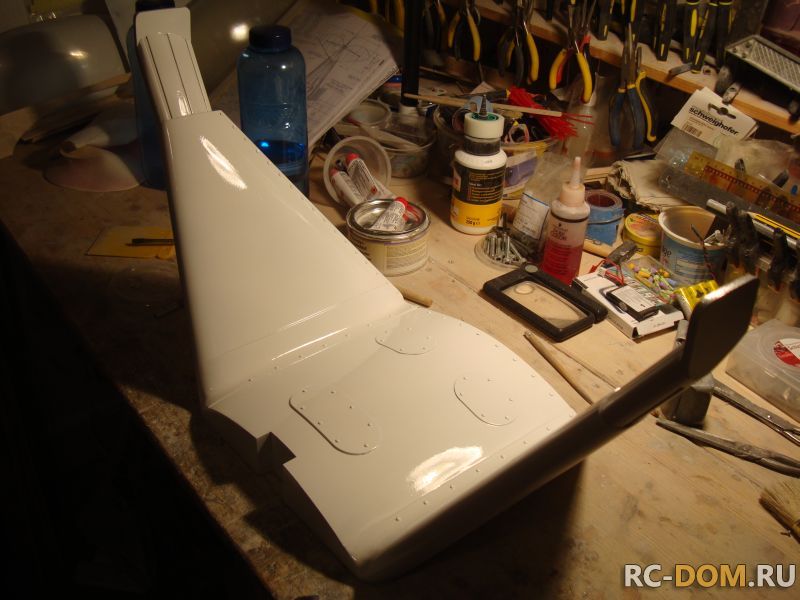

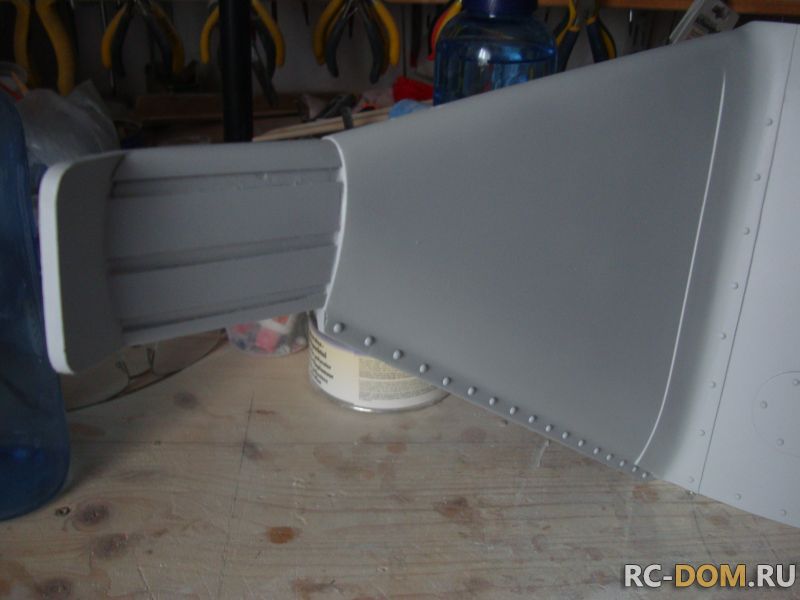

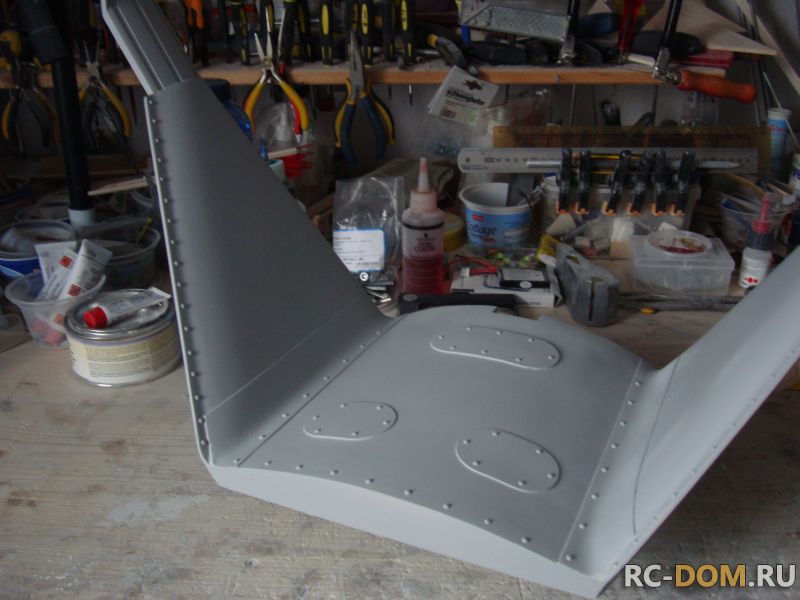

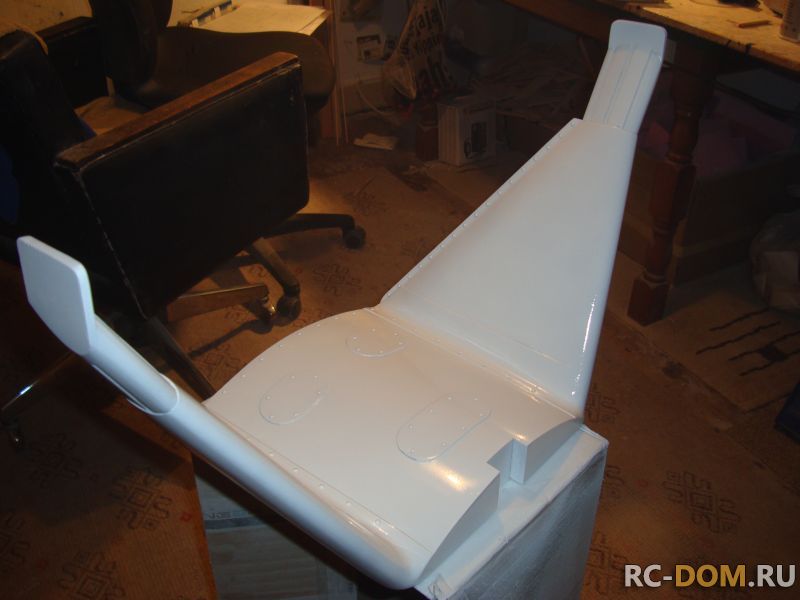

Далее всё по кругу...задул шпаклёвкой, прошкурил с водой до матового блеска. Просушил и пару раз задул краской. получилось очень даже приличненько. Во всяком случае меня это обрадовало. Вполне возможно, что завтра я смогу немного поработать, чтобы начать подготовку к формовке.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Посетитель
Альберт Куликов
Награда Мастер
Сообщений: 498
Feldkirch,Austria
1801 день назад
Доброго всем дня!

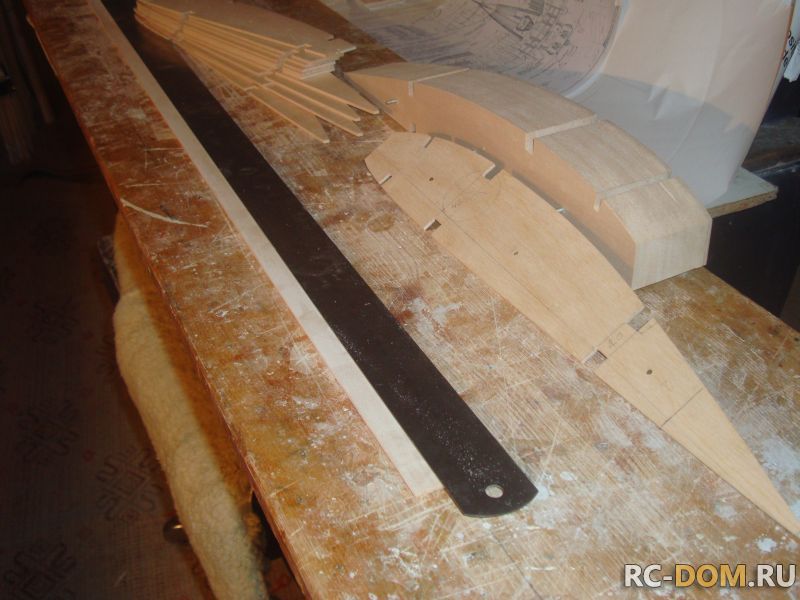

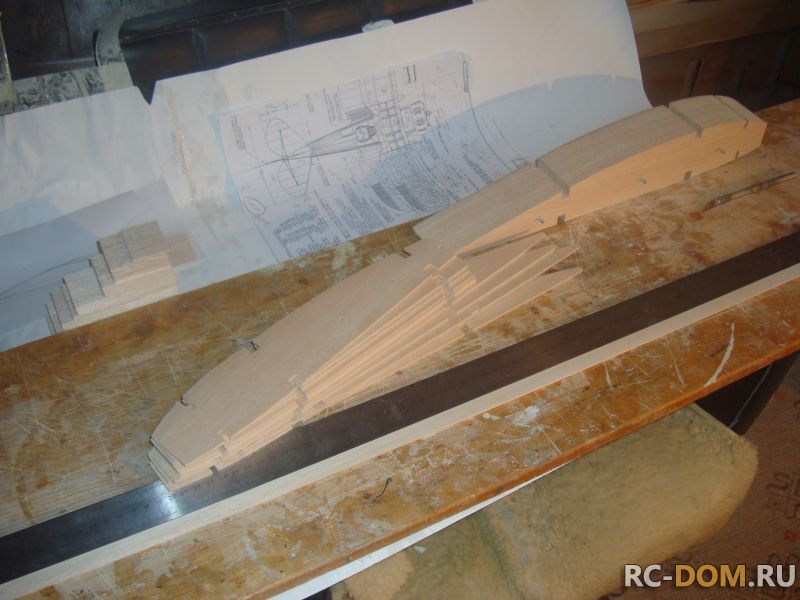

Наконец мы смогли вернуться к этому проекту... По-маленьку кой-чего всё равно делалось, в свободное время для этого самолёта. Шаблоны законцовок, нервюры крыльев, рейки - всё было готово и ждало часа "Х". И он настал!

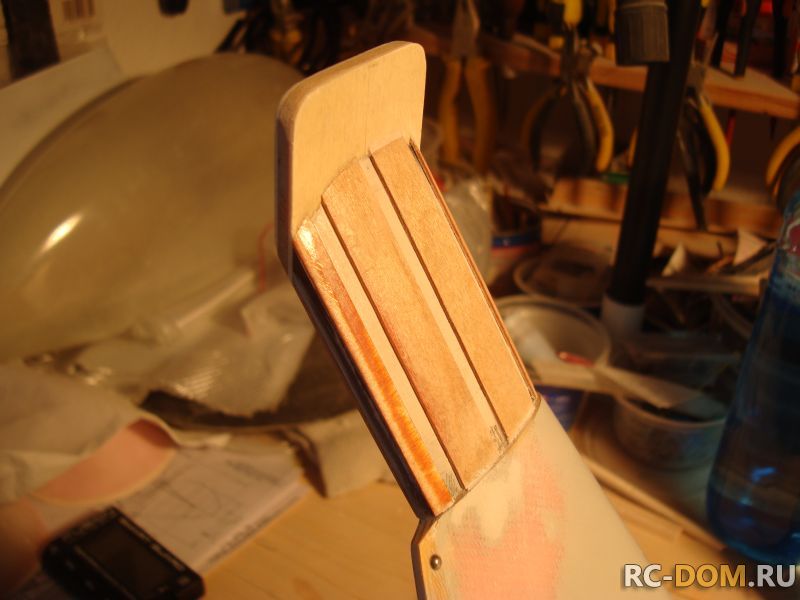

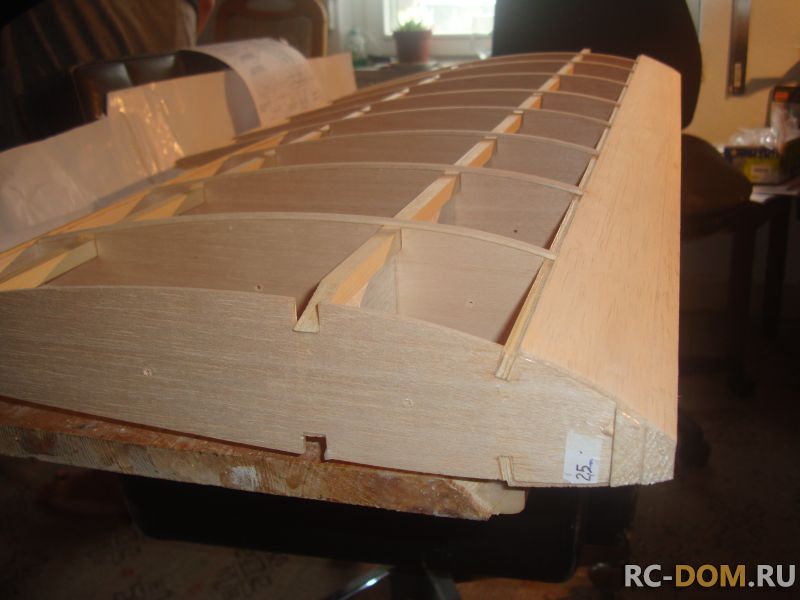

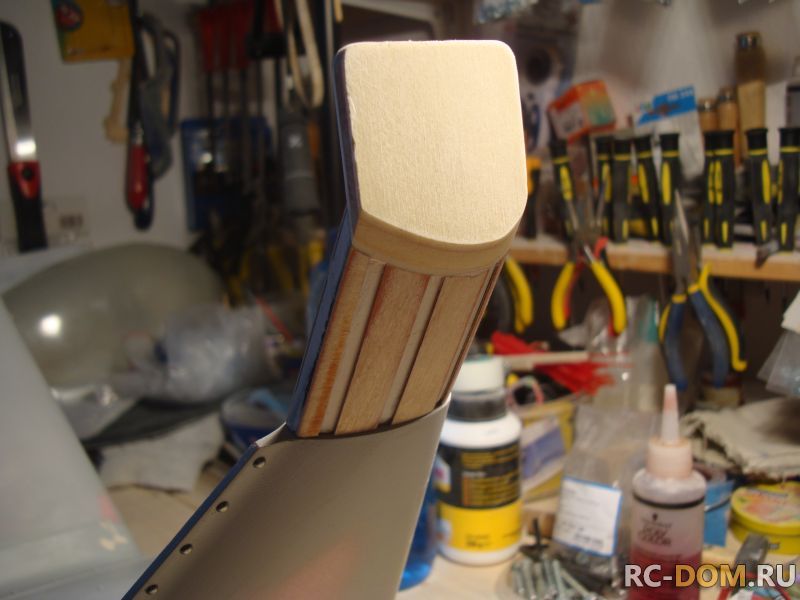

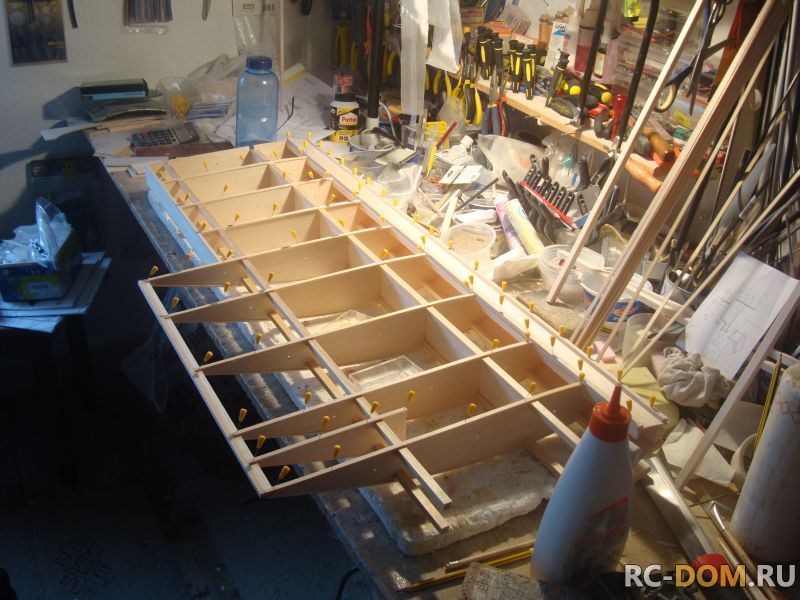

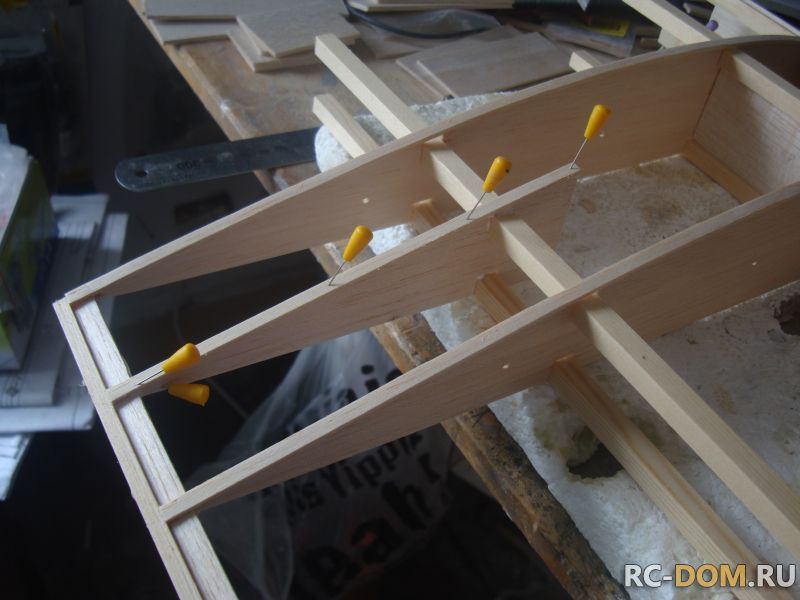

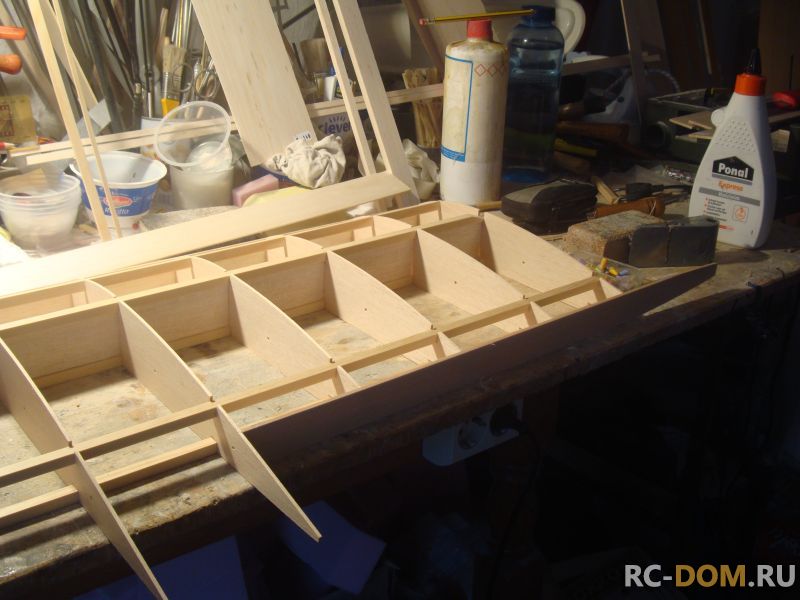

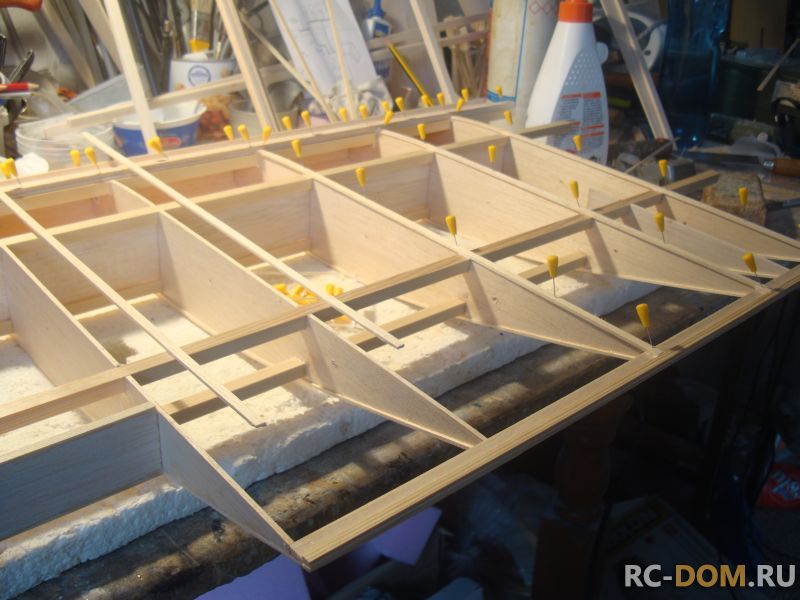

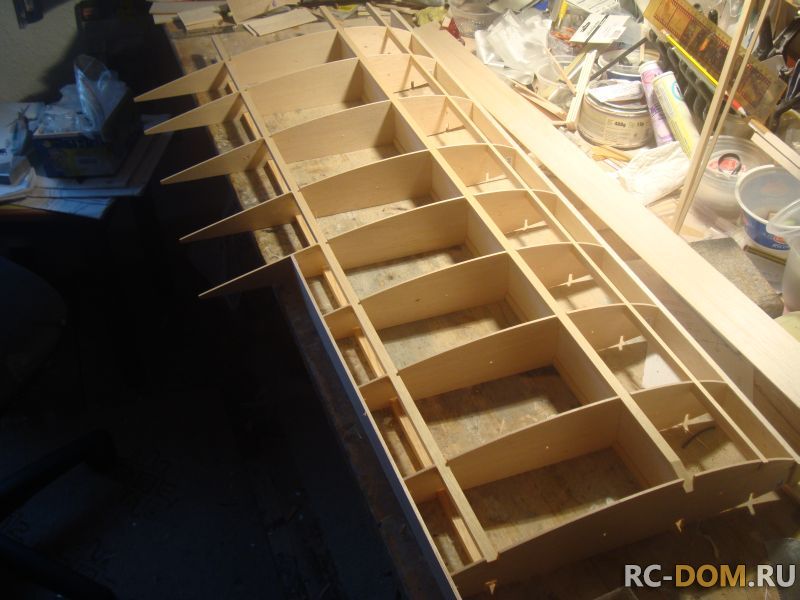

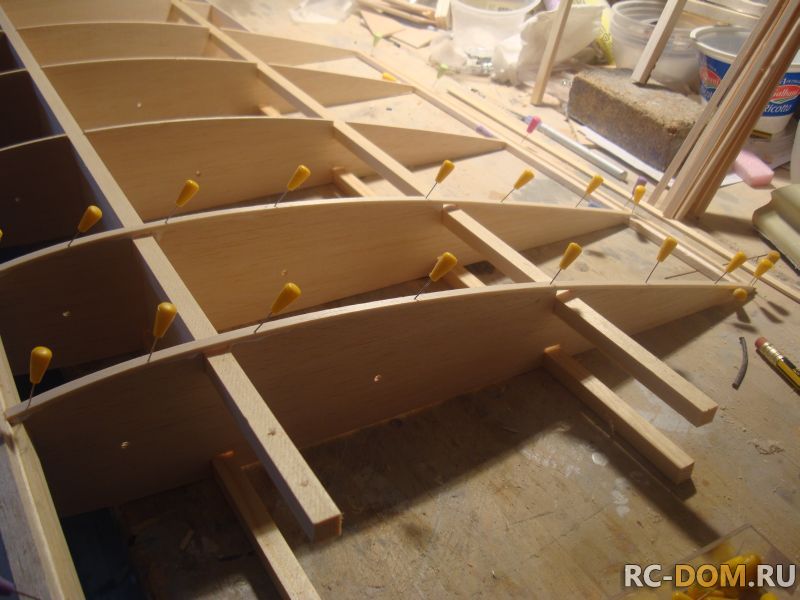

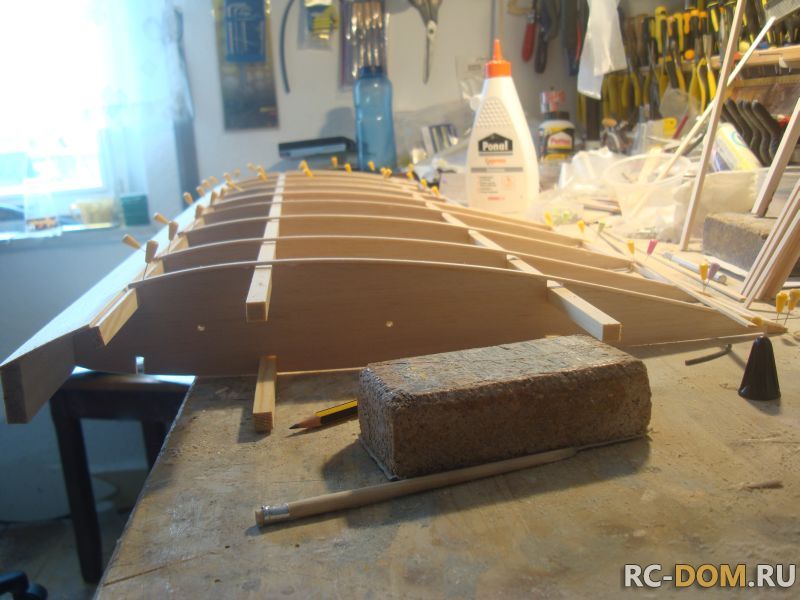

Теперь в темпе собираются крылья. Точнее мастер-модели крыльев. Они внешне и оптически будут полностью повторять контуры оригинального самолёта. Пока проект был "заморожен" выяснялось, какими лентами проклеены швы, их ширина и шаг зуба, колличество заклёпок и т.д и т.п. В итоге от друга были получены дополнительные сведения и фотографии интересующих мест самолёта, которые позволят с высокой долей достоверности сделать крылья.
""
